82 82
• Applicable models
• Zutreffende Modelle
• Modellen waarop
van toepassing
• Modelli applicabili
• Modèles concernès
• Modelos aplicables
• Modelos a que se
aplicam
• Modell
• Anvendelige modeller
• Πодходящие модели
• Моделі
• ໻ቂᄲख
• Các mô h́nh áp
dụng
• Dimensions
• Abmessungen
• Afmetingen
• Dimensioni
• Dimensions
• Dimensiones
• Dimensões
• Mått
• Mål
• Размеры
• Розміри
• ڞ܄
• Kích thước
• Attachment angle
• Anbringungswinkel
• Montagehoek
• Angolo di collegamento
• Angle de montage
• Ángulo de ajuste
• Ângulo de montagem
• Monteringsvinkel
• Fastgørelsesvinkel
• Угол прикрепления
• Кут нахилу
• ਲޡ
• Góc nối
0° 5° 10° 15° 20°
mm (inches)
мм / ऒ౶
mm (inches)
мм / ऒ౶
mm (inches)
мм / ऒ౶
mm (inches)
мм / ऒ౶
mm (inches)
мм / ऒ౶
TX-P46G10E
TX-P46G10B
TX-PF46G10
TX-P46GW10
TX-P46G10L
TX-P46GT13
TX-P46GQ11
TX-PR46G10
TX-P46GS11
TX-P46G15B
TX-P46G15E
TX-P46G16B
TX-P46G16E
TX-P46GT14
TX-PR46 G11
TC-P46G10
TC-P46G15
TH-P46G10C
TH-P46G10A
TH-P46G10H
TH-P46G10W
TH-P46G11C
A 1132 (44.6)
B 722 (28.4)
C 96 (3.8)
D 54 (2.1) 65 (2.6) 75 (3.0) 84 (3.3) 92 (3.6)
E 168 (6.6) 219 (8.6) 269 (10.6) 317 (12.5) 362 (14.3)
F 181 (7.1) 170 (6.7) 159 (6.3) 147 (5.8) 135 (5.3)
G 74 (2.9) 66 (2.6) 57 (2.4) 48 (1.9) 39 (1.5)
H 108 (4.3)
TX-P50G10E
TX-P50G10B
TX-PF50G10
TX-PR50G10
TX-P50G10L
TX-P50GW10
TX-PR50G11
TC-P50G10
TC-P50G11B
TC-P50G10X
TC-P50G15
TH-P50G10C
TH-P50G11C
TH-P50G10A
TH-P50G10Z
TH-P50G15A
TH-P50G10W
TH-P50G10D
A 1218 (48.0)
B 769 (30.3)
C 96 (3.8)
D 69 (2.7) 80 (3.1) 90 (3.5) 99 (3.9) 106 (4.2)
E 168 (6.6) 222 (8.7) 274 (10.8) 325 (12.8) 373 (14.7)
F 181 (7.1) 170 (6.7) 156 (6.1) 143 (5.6) 129 (5.1)
G 74 (2.9) 65 (2.6) 55 (2.2) 45 (1.8) 34 (1.3)
H 108 (4.3)
TX-P37C10Y
TX-PR37C10
TX-PR37C11
TX-P37C10E
A 929 (36.6)
B 596 (23.5)
C 95 (3.7)
D 37 (1.5) 48 (1.9) 58 (2.3) 68 (2.7) 78 (3.1)
E 168 (6.6) 209 (8.2) 250 (9.8) 288 (11.3) 325 (12.8)
F 173 (6.8) 166 (6.5) 156 (6.1) 146 (5.7) 134 (5.3)
G 74 (2.9) 67 (2.6) 60 (2.4) 53 (2.1) 45 (1.8)
H 102 (4.0)

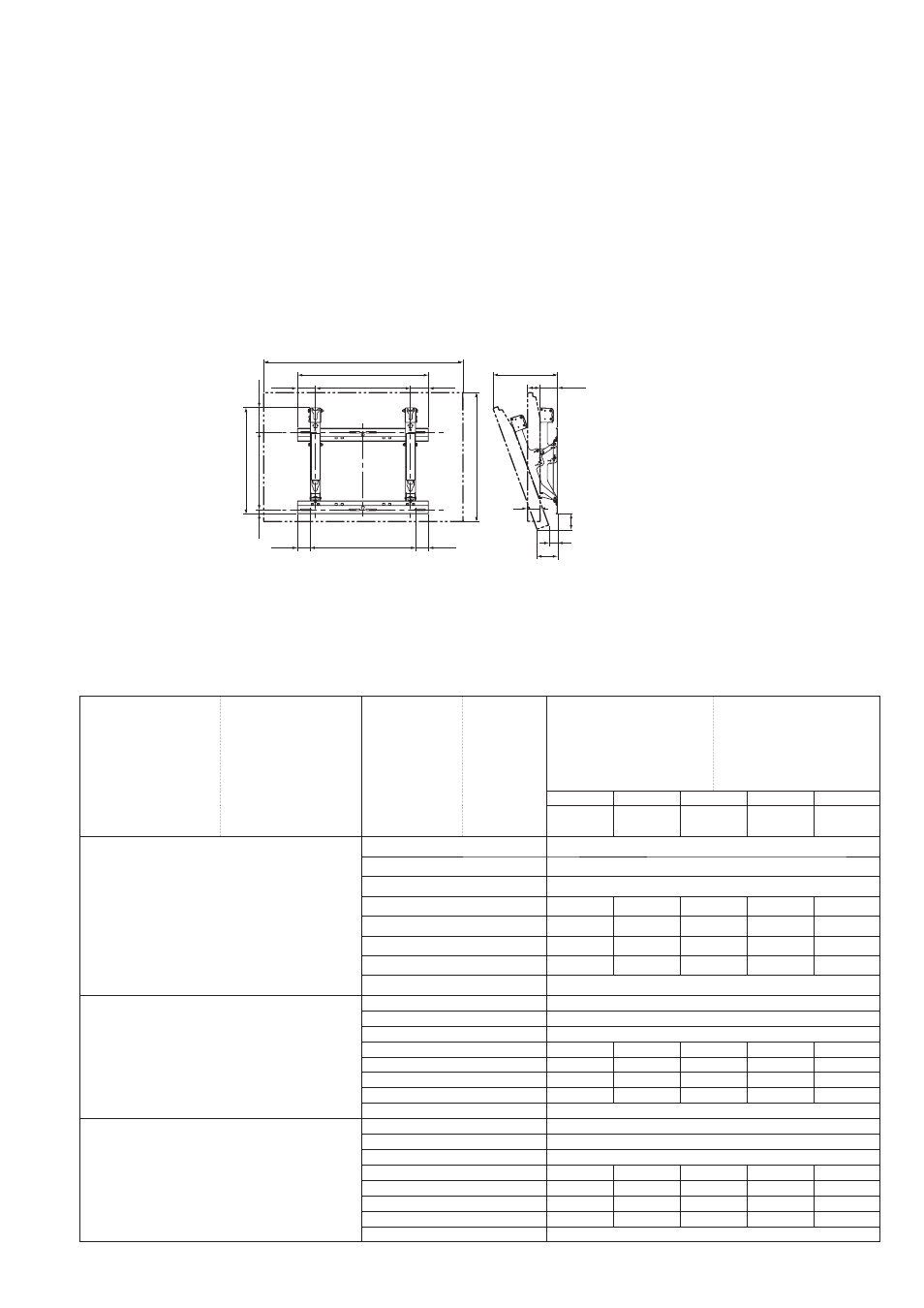

Wall-hanging bracket (Adjustable angle type) External dimensions drawing
Wandhalterung (Typ mit einstellbarem Winkel) Abbildung mit externen Abmessungen
Muurbevestigingssteun (met verstelbare montagehoek) Tekening met buitenafmetingen
Staffa di montaggio alla parete (con angolazione regolabile) Schema delle dimensioni esterne
Applique de fixation au mur (type à angle réglable) Plan des dimensions extérieures
Soporte para colgar en pared (Tipo de ángulo ajustable) Dibujo de dimensiones externas
Suporte de instalação na parede (Ângulo ajustável) Desenho das dimensões externas
Väggupphängningshållare (vinklingsbar typ) Detaljskiss över yttermått
Vægophæng (justerbar vinkeltype) Tegning af udvendige mål
Кронштейн для крепления на стену (Модель с регулируемым углом) Схема с внешними размерами
Настінний кронштейн (для монтажу із можливістю регулювання кута нахилу)
Креслення зовнішніх розмірів
םࣅ໮ଙ৩ ĩ ਲޡ૰ݲᄲ Īġ ိؠڞ܄ဇ
Giá đỡ treo tường (loại góc có thể điểu chỉnh) Bản vẽ kích thước ngoài
550 (21.7)
400 (15.7) 75
75
(3.0)
55
(2.2)
55
(2.2)
103.5 (4.1)
17.5 (0.7)
75
(3.0)
72.5
(2.9) 72.5 C
E
A
F
G
440 (17.3)
446 (17.6)
325 (12.8)
B
D
H
(Unit : mm (inches))
(Einheit: mm)
(Eenheid: mm)
(Unità: mm)
(Unité : mm)
(Unidad: mm)
(Unidade : mm)
(Enhet: mm)
(Enhed: mm)
(Единицы: мм)
(Одиниці виміру: мм)
) ܠၤ˖ऒ౶ *
(đơn vị: mm)
External dimensions table
Tabelle mit externen Abmessungen
Tabel met buitenafmetingen
Tabella delle dimensioni esterne
Tableau des dimensions extérieures
Tabla de dimensiones externas
Tabela com as dimensões externas
Yttermåttstabell
Oversigt over udvendige mål
Таблица внешних размеров
Таблиця зовнішніх розмірів
ိᄳڞ܄
Bảng kích thước ngoài
