18
Nederlands

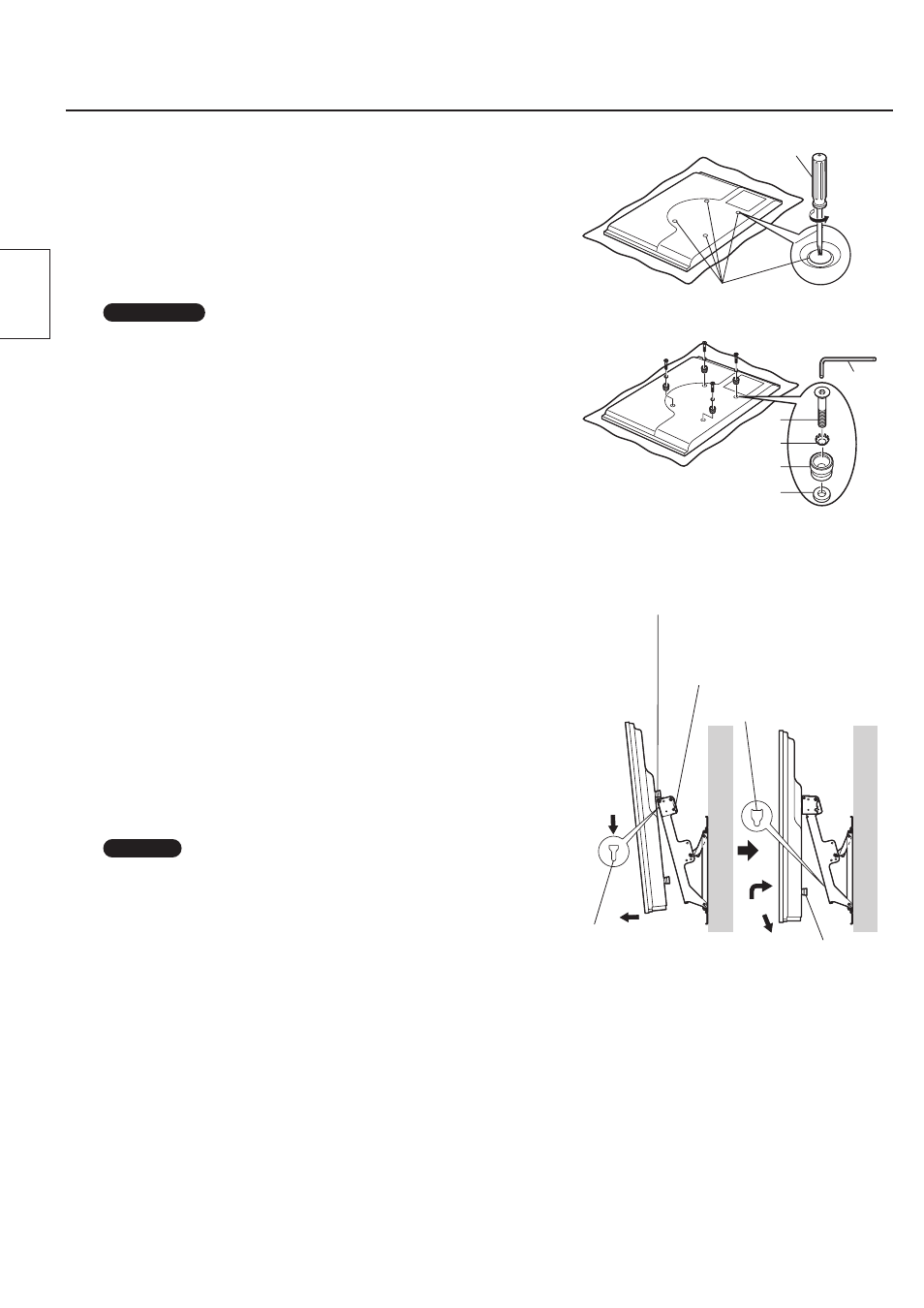

5. De isolatiebussen bevestigen op het
plasmascherm
ヂ Leg het plasmascherm met het scherm naar beneden op een
schone deken of zachte ondergrond zonder scherpe voorwerpen
en volg de onderstaande aanwijzingen.
Wees voorzichtig, om krassen of andere schade door eventuele
uitstekende delen van het plasmascherm te voorkomen.
ッ Verwijder met een kruiskopschroevendraaier de
beschermdopjes (4) van het plasmascherm.
Beschermdopje
㇙
㇚
㇛
㇜
㇞
Kruiskopschroevendraaier
Opmerking
• Bewaar de verwijderde beschermdopjes op een veilige plaats.
(U hebt ze weer nodig als u een aparte montagestandaard gebruikt.)
ツ Bevestig met de bijgeleverde inbussleutel ㇞ de bijgeleverde
M8×32-inbusbouten met plat verzonken kop ㇙, getande
veerklemmen ㇚, isolatiebussen ㇛ en ringetjes ㇜ (ieder 4 x) op
de punten waar voorheen de beschermdopjes zaten.
(Schroefkracht: 3 - 4 N•m)
6. Het plasmascherm aan de
muurbevestigingssteun bevestigen en
aansluiten op de andere componenten
ヂ Verwijder de rode schroeven ㊍ (één links en één rechts)
waarmee het plasmascherm wordt vastgezet en losgemaakt.
ッ Steek de bovenste isolatiebussen van het plasmascherm in de
uitsparingen aan de bovenkant van de muurbevestigingssteun
en laat het plasmascherm iets zakken.
ツ Trek het plasmascherm naar u toe (zie de afbeelding rechts) en
sluit het aan op de andere componenten.
ヅ Til het plasmascherm enigszins op als de aansluitingen zijn
voltooid en steek de onderste isolatiebussen in de gaten onder
in de muurbevestigingssteun.
テ Laat het plasmascherm vervolgens weer iets zakken.
Uitsparing boven
Isolatiebus boven
Rode schroef ㊍ voor het
vastzetten en losmaken van
het plasmascherm
Gat onder
Isolatiebus onder
ッ
ツ
ヅ
テ
Muur Muur
LET OP
• Als u het plasmascherm te ver optilt, raakt de bovenkant los van de
muurbevestigingssteun.
