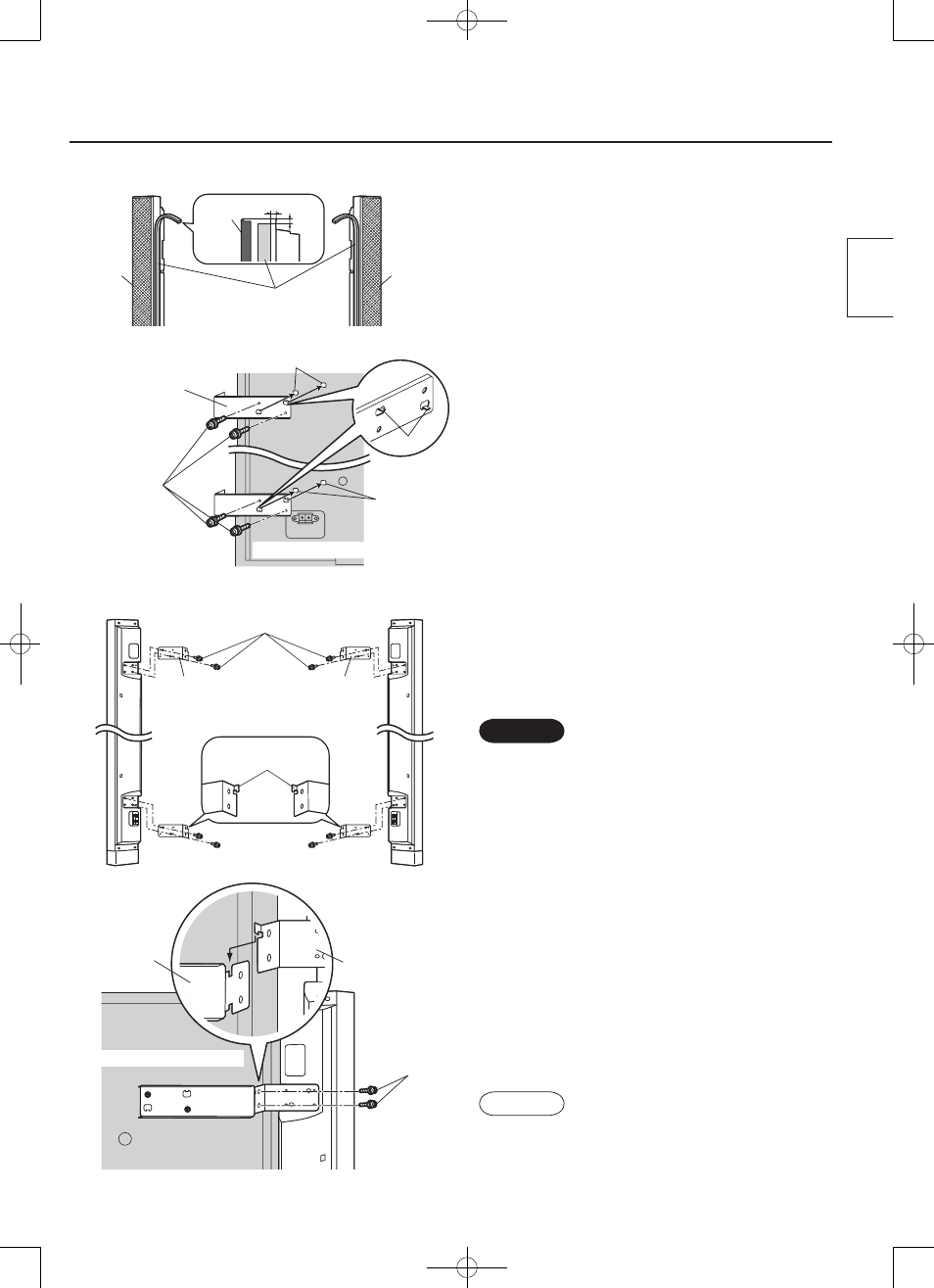

Installatie
Luidspreker (rechts) Luidspreker (links) Montageschroeven
voor beugels
B montagebeugels
(rechts)
B montagebeugels
(links)
2. Bevestig de A beugels aan
het plasmatelevisie.
(Vier A beugels voor links, rechts,
boven en onder)
• Pas de haak in de gleuf van het plasmatelevisie
en maak deze met twee schroeven stevig vast.
Sierlijst
Sierlijst
Sponzen
3. Bevestig de B beugels aan
de luidsprekers.
(Vier B beugels voor links, rechts,
boven en onder)
1. Bevestig de sponzen aan
de luidsprekers.
• Bevestig de sponzen aan de zijden die in
aanraking komen met de plasmatelevisie.
• Reinig de oppervlakken alvorens de sponzen
aan te brengen.
Haak
Gleuf
Gleuf
Achterkant van plasmatelevisie
Montageschroeven
voor beugels
A montagebeugels
• Bevestig met de klemmen (klauwen) aan de
bovenkant.
• De linker en rechter beugels zijn verschillend,
dus let goed op bij het bevestigen.
Let op
Linksvoor Rechtsvoor
Klemmen (Klauwen)
9
Stel de positie van de plasmatelevisie en
luidsprekers (voorkant en hoogte) af bij het
vastmaken van de A en B beugels.
4. Haak de klauwen van de
B beugels in de A beugels
(plasmatelevisie).
Maak de A en B beugels vast
met de montageschroeven
voor beugels.
Opmerking
Montageschroeven
voor beugels
Achterkant van plasmatelevisie
A montagebeugel
B montagebeugel
Nederlands
Sierlijst
Het voorbeeld toont de linker luidspreker
