5 mm
5 mm
Instalare
36
Difuzor (dreapta) Difuzor (stânga) Şuruburi de
prindere suport
Montaţi suporţii
de fixare B
(dreapta)
Montaţi suporţii
de fixare B
(stânga)

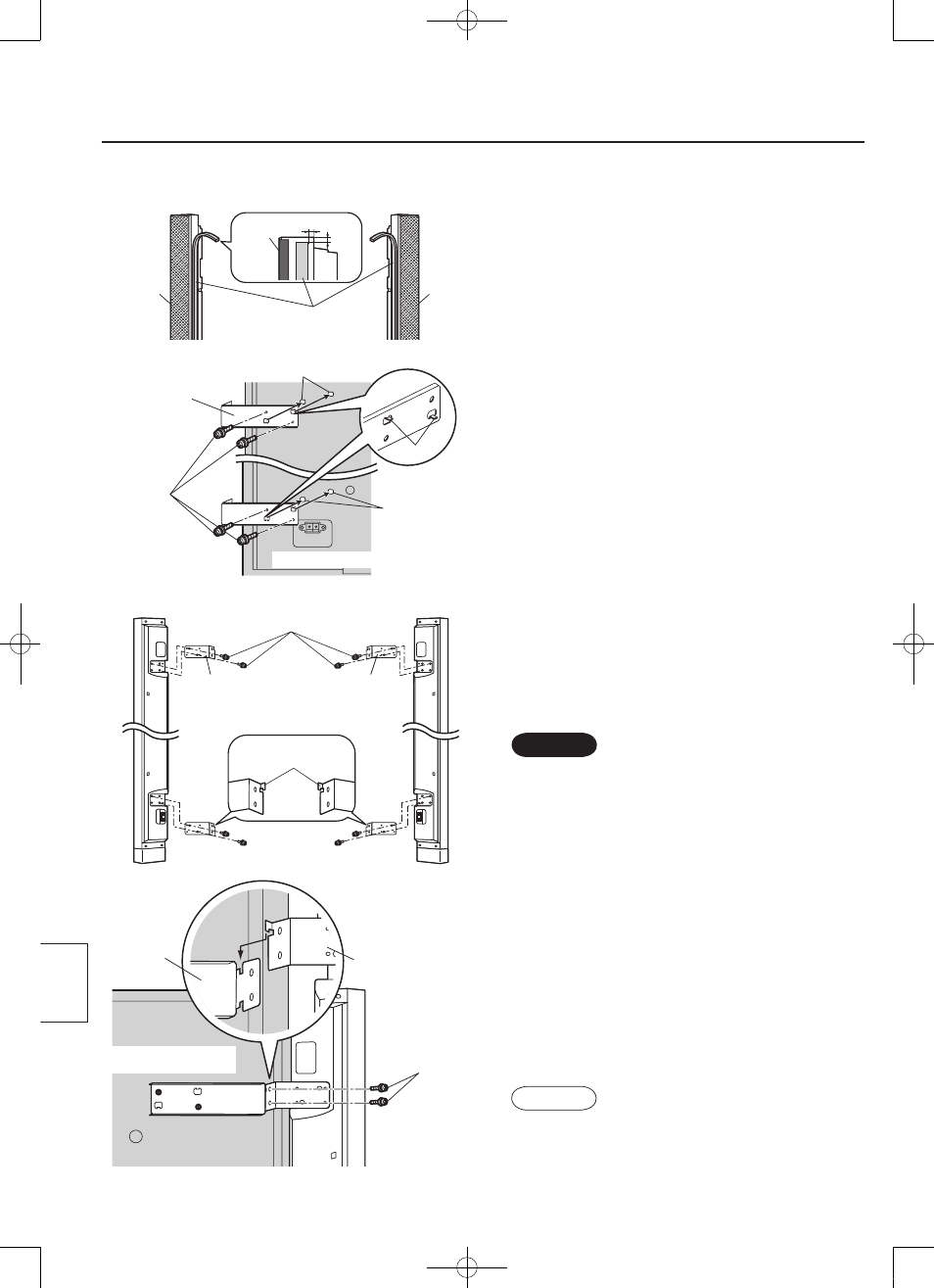

2. Montaţi suporţii de fixare A
pe televizorul cu plasmă.
(Patru suporţi A, pentru stânga,
dreapta, partea de sus şi de jos)
• Fixaţi fiecare cârlig în orificiul de pe televizorul
cu plasmă şi strângeţi bine cu două şuruburi.
3. Montaţi suporţii de fixare B
la difuzoare.
(Patru suporţi B, pentru stânga,
dreapta, partea de sus şi de jos)
1. Ataşaţi bureţii de difuzoare.
• Ataşaţi bureţii de suprafeţele care vin în contact
cu televizorul cu plasmă.
• Curăţaţi suprafeţele înainte de ataşarea
bureţilor.
Cârlig
Orificiu
Orificiu
Partea din spate a televizorului cu plasmă
Şuruburi de
prindere
suport
Montaţi suporţii
de fixare A
• Prindeţi cu cleme (cleşti) în partea din spate.
• Suporţii din stânga şi din dreapta sunt diferiţi, aşa că vă
rugăm să îi verificaţi cu atenţie atunci când îi montaţi.
Atenţie
Garnitură Garnitură
Bureţi
Pentru stânga Pentru dreapta
Cleme (cleşti)
Ajustaţi poziţia televizorului cu plasmă şi a
difuzoarelor (orientare şi înclinare) la strângerea
suporţilor A şi B.
4. Prindeţi cleştii suporţilor B în
suporţii A (pe partea laterală
a televizorului cu plasmă).
Fixaţi suporţii A şi B cu
şuruburile de prindere a
suporţilor.
Observaţie
Şuruburi
de prindere
suport
Partea din spate a
televizorului cu plasmă
Montaţi
suportul
de fixare A
Montaţi
suportul de
fixare B
Română
Garnitură
Exemplu care ilustrează
difuzorul din stânga
