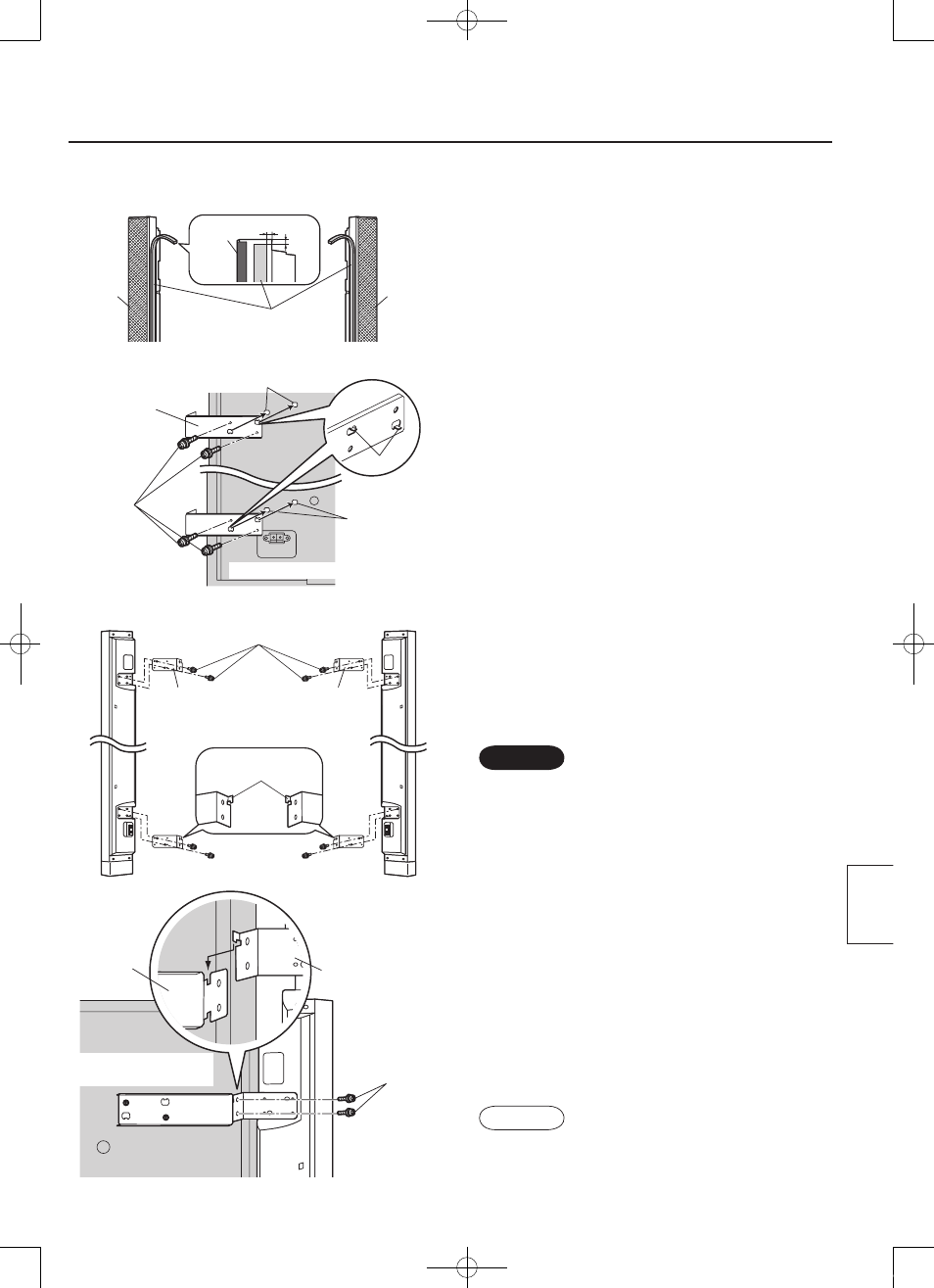

Instalace
Reproduktor (pravý) Reproduktor (levý)
Závěsové šrouby
Závěs B (pravý)
2. Připevněte závěsy A k
plazmovému televizoru.
(Čtyři závěsy A, na levou, pravou,
horní a dolní stranu)
• Upasujte všechny háčky do otvorů na
plazmovém televizoru a řádně závěs připevněte
pomocí dvou šroubů.
3. Připevněte závěsy B k
reproduktorům.
(Čtyři závěsy B, pro levou, pravou,
horní a dolní stranu)
1. Přilepte molitanové pásky
na reproduktory.
• Přilepte molitanový pásek na povrchy, které se
dotýkají plazmového televizoru.
• Před přilepením molitanových pásků povrch
očistěte.
Háček
Otvory
Otvory
Zadní strana plazmového televizoru
Závěsové
šrouby
Závěsy A
• Upasujte je pomocí úchytů na horní straně.
• Levý a pravý závěs se liší, proto je při
zavěšování zkontrolujte.
Upozornění
Lem Lem
Molitanové pásky
Levý Pravý
Úchyty
Při utahování závěsů A a B nastavte výšku
plazmového televizoru a polohu reproduktorů
(čelo a výšku).
4. Zachyťte úchyty závěsů
B do závěsů A (na straně
plazmového televizoru).
Utáhněte závěsy A a
B pomocí závěsových
šroubů.
Poznámka
Závěsové
šrouby
Závěs A
Závěs B
Závěs B (levý)
Zadní strana plazmového
televizoru
Česky
Lem
Na příkladu je levý
reproduktor
