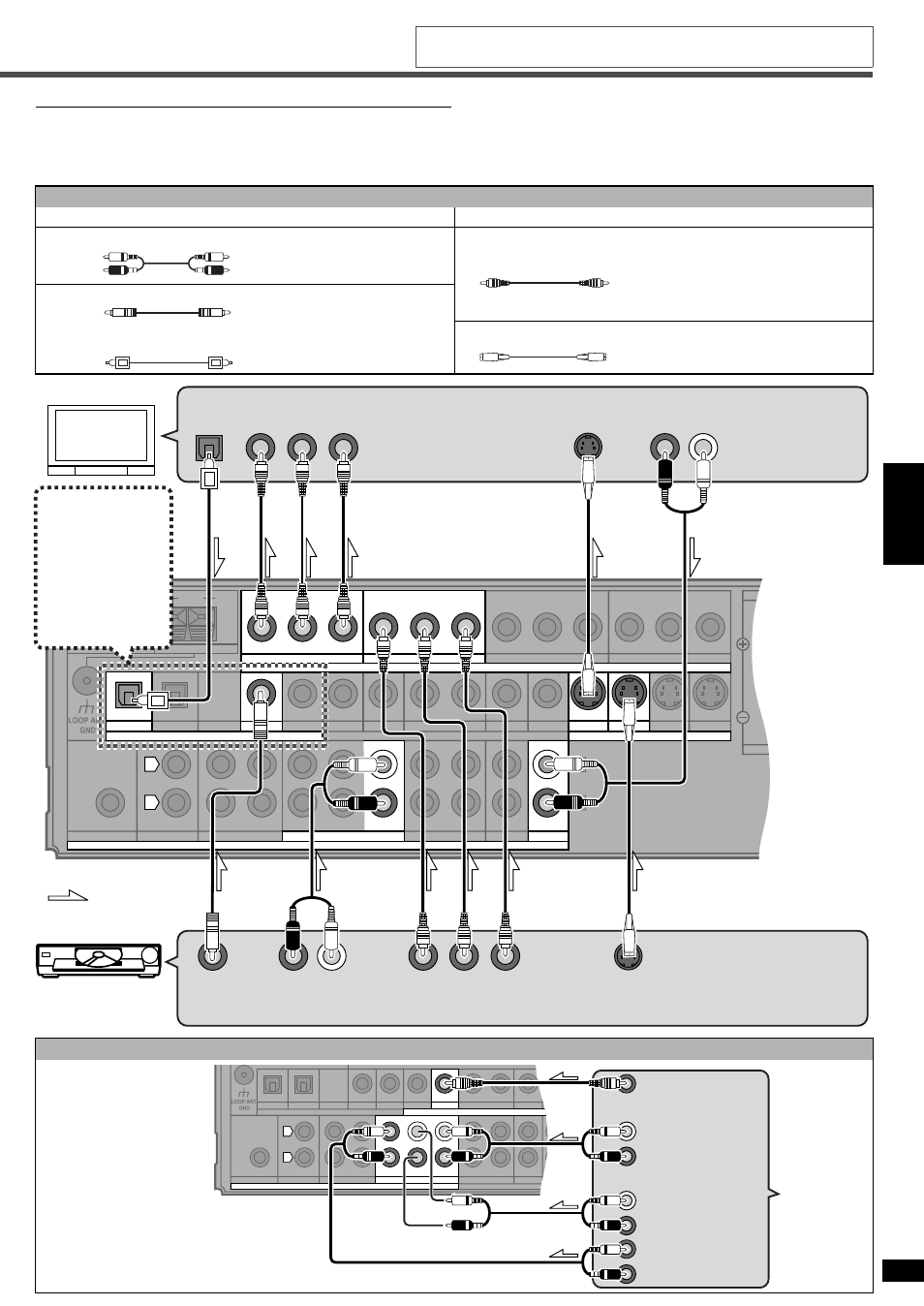

Aansluiting voor een hoge beeldkwaliteit
Gebruik deze aansluiting in de plaats van de aansluitingen VIDEO IN/VIDEO OUT op pagina 4. Een COMPONENT VIDEO-aansluiting biedt een
zuiverder beeld dan een S-VIDEO-aansluiting.
Selecteer een S-VIDEO- of COMPONENT VIDEO-aansluiting die past bij het randapparaat.
Ingevoerde videosignalen kunnen alleen via hetzelfde type aansluiting worden uitgevoerd.
Voorbereiding: Schakel alle componenten uit voordat u met het aansluiten begint.
Aansluitkabel (alle kabels worden afzonderlijk verkocht)
Audiokabel
Videokabel
Stereo phonokabel
U kunt genieten van analoge
geluidsweergave.
Video-aansluitkabel
Sluit deze kabel aan op de TV MONITOR-
aansluitingen voor een standaard beeld. U
kunt deze ook gebruiken om een
COMPONENT VIDEO-aansluiting te maken
voor een hogere beeldkwaliteit dan bij een S-
VIDEO-aansluiting.
Coaxiale kabel
Optische vezelkabel
U kunt genieten van digitale
geluidsweergave zoals Dolby
Digital, DTS en PCM.
