Anslutningar hemmabiosystem -
2. Högtalare
Förberedelse: Stäng av alla komponenter innan du utför några anslutningar.
Anslutningar hemmabiosystem
- 3. Nätanslutning

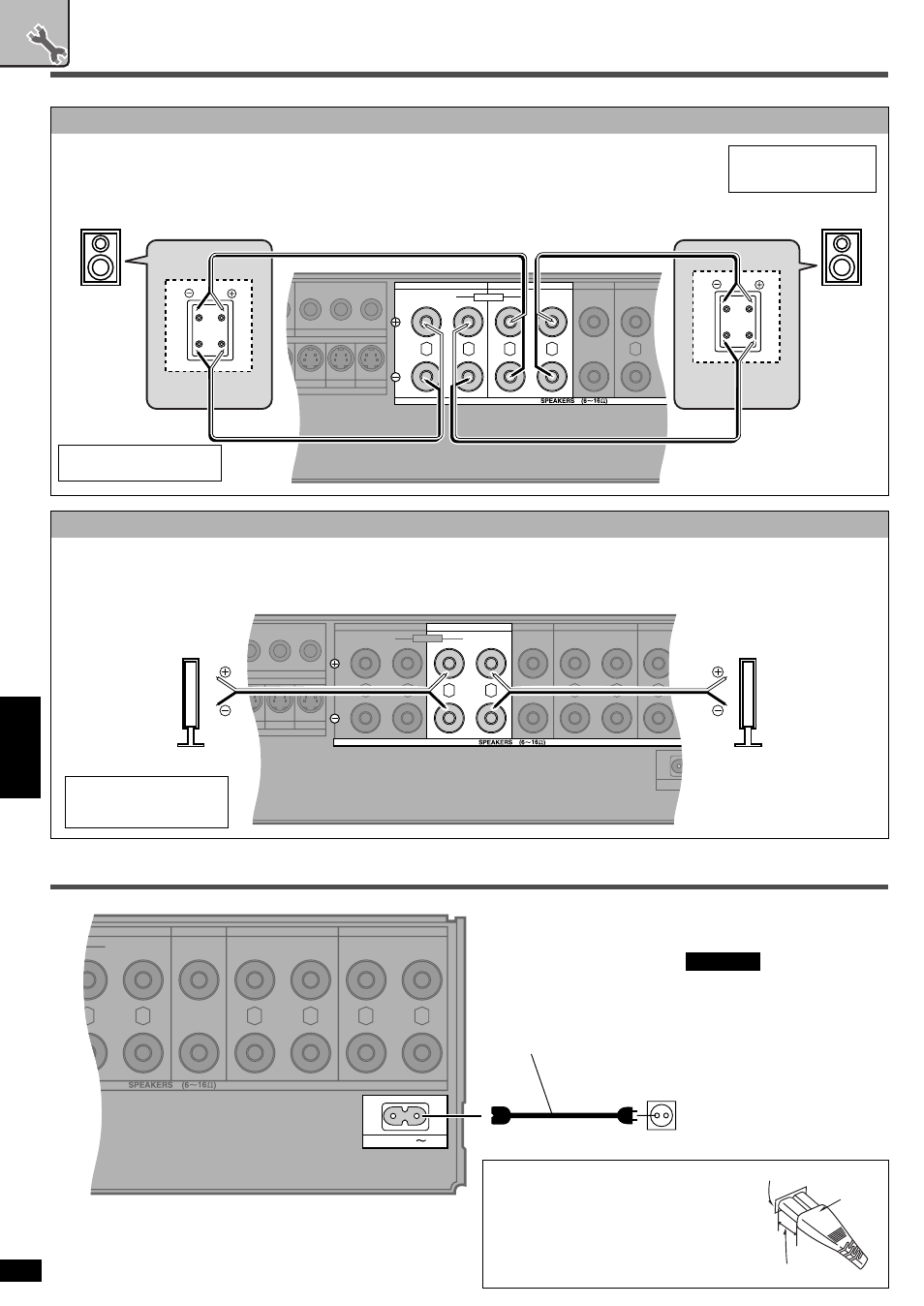

Bikabelanslutning
Du kan njuta av högkvalitativt ljud genom att ansluta till högtalare som skapats för bikabeldragning.
BI-WIRE-kompatibla högtalare har separata uttag för signalerna hög och låg frekvens.
• När en bikabelanslutning används, väljer du “
BI-WIRE ” för “Inställningar bikabeldragning”. (á sidan 12)
á
Se sidan 15 ”Njuta av BI-AMP-ljud”.
Användning av högtalaruttag B
För anslutning till ett andra par av högtalare. Använd uttagen A för att njuta av flerkanaligt ljud.
Om du endast väljer SPEAKERS B sker uppspelning i 2-kanaler. När en flerkanalskälla spelas upp, spelas ljuden för alla högtalare upp i vänster och
höger fronthögtalare (2CH MIX).
á
Se sidan 14 “Använda SPEAKERS B”
Anslut denna kabel efter att alla
andra kablar och sladdar har
anslutits.
Observera
• Den medföljande nätsladden är
endast avsedd för att användas till
den här enheten. Använd inte den
till någon annan utrustning.
• Använd inte nätkabel från annan
utrustning tillsammans med denna enhet.
• Om enheten får stå utan
strömförsörjning i mer än två veckor
så kommer alla inställda värden att
återgå till fabriksinställningarna.
Genomför inställningar igen om detta
skulle inträffa.
Isättning av kontakterna
Även om kontakten är helt isatt kan det,
beroende på typen av ingång, hända att en
del av den sticker ut på det sätt som visas i
illustrationen.
Det är dock inget problem att använda
enheten.
Y
IN
IN
IN
IN
TV/STB
TV/STB
S VIDEO
DVD
OR
DVD RECORDER
P
B
P
R
SURROUN
CENTER
FRONT B
FRONT A
LF
HF
R
L
R
L
BI-WIRE
R
FRONT B
FRONT A
LF
HF
R
L
R
L
BI-WIRE
HF
LF
HF
LF
Fronthögtalare (R)
Fronthögtalare (L)
Högtalarimpedans:
BI-WIRE:
6-16 Ω
Y
IN
IN
IN
IN
TV/STB
TV/STB
S VIDEO
DVD
DVD RECORDER
P
B
P
R
SURROUND BAC
SURROUND
CENTER
FRONT B
FRONT A
LF
HF
R
L
R
L
BI-WIRE
R
L
R
AC
FRONT B
HF
R
L
BI-WIRE
Högtalarimpedans:
Front A och B: 6-16 Ω
Front B:
6-16 Ω
Fronthögtalare (R)
Fronthögtalare (L)
SURROUND BACK
SURROUND
CENTER
FRONT B
HF
R
L
R
L
R
L
AC IN
AC IN
Nätanslutning
(medföljer)
Till ett nätuttag
Apparatingång
Kontakt
Cirka 6 mm
148
HF: Hög frekvens
LF: Låg frekvens
