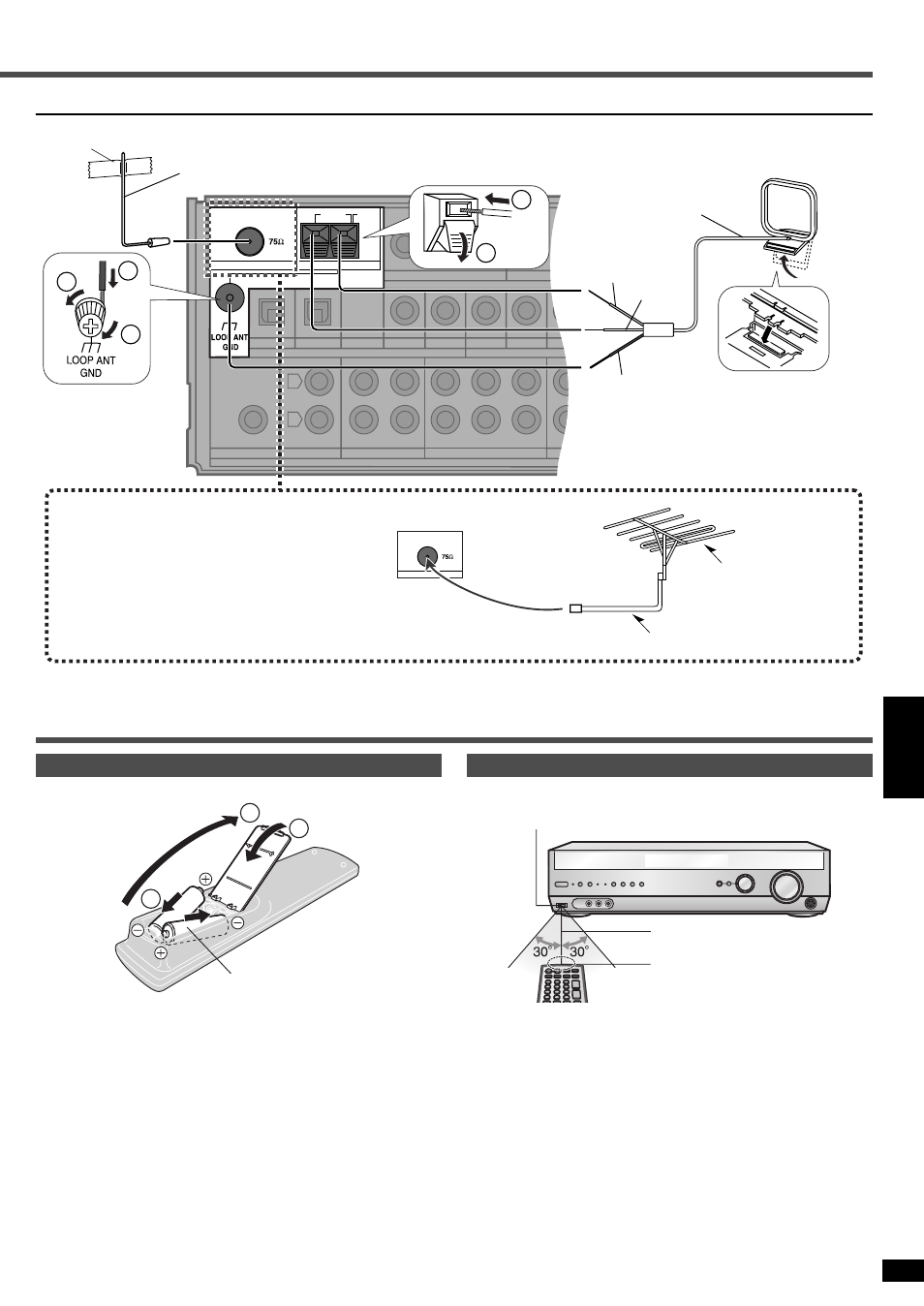

Antenner
Fjärrkontrollen
Batterier Användning
• Sätt i batterierna så att polerna (+ och –) passar markeringarna på
fjärrkontrollen.
• Använd inte uppladdningsbara batterier.
Rikta mot sensorn på högst 7 meters avstånd rakt framför enheten, och
undvik hindrande föremål.
• Håll sändarfönstret och enhetens signalmottagare fria från damm.
• Driften kan påverkas av starka ljuskällor, som till exempel direkt
solljus, och glasdörrar på möbler.
L
R
IN OUT
(DVD) (DVD RECORDER) (TV/STB) (CD) OUT IN OU
OU PLAY(IN) REC(OUT) IN OUT
DV TAPE
DIGITAL IN
CD SUBWOOFER
DV DVD COAXIAL2 COAXIAL1 OPTICAL2 OPTICAL1 TV MONITOR
DV TV MONITOR
Y P Y P B P R
FRONT SURROUND SUBWOOFER
CENTER
DVD/DVD 6CH
AUDIO
AM ANT FM ANT
LOOP EXT
1
2
2
1
3
FM ANT
Svart
Röd
Tejp
Vit
Ramantenn för AM
(medföljer)
Se till att antennsladden hålls
på avstånd från kassettdäck,
DVD-spelare och andra sladdar. Inomhusantenn för FM (medföljer)
Fäst antennens andra ände där
mottagningen är som bäst.
75 Ω koaxialkabel
FM-antenn för
utomhusbruk
Utomhusantenn för FM (medföljer ej)
• Koppla bort FM-antennen inomhus.
• Antennen ska installeras av en utbildad tekniker.
2
1
3
(R6/LR6, AA, UM-3)
Sensor för fjärrkontrollsignaler
7 meter
Sändarfönster
