Sony CDX-GT56UIW - Manual

Precauciones
 Esta unidad ha sido diseñada para alimentarse sólo con
cc de 12 V de masa negativa.
 No coloque los cables debajo de ningún tornillo, ni los
aprisione con partes móviles (p. ej. los rieles del
asiento).
 Antes de realizar las conexiones, apague el automóvil
para evitar cortocircuitos.
 Conecte los cables de fuente de alimentación amarillo
y rojo solamente después de haber conectado los
demás.
 Conecte todos los cables de conexión a masa a un
punto común.
 Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
 El uso de instrumentos ópticos con este producto
aumenta el riesgo de sufrir daños oculares.
Notas sobre el cable de fuente de alimentación
(amarillo)
 Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma del
fusible de cada componente.
 Si no hay circuitos del automóvil con capacidad
nominal suficientemente alta, conecte la unidad
directamente a la batería.
Lista de componentes
 Los números de la lista corresponden a los de las
instrucciones.
 La unidad se comercializa con el soporte  y el marco
de protección  ya colocados. Antes de montarla,
utilice las llaves de liberación  para extraer el soporte
 de la misma. Para obtener más información,
consulte “Extracción del marco de protección y del
soporte ()”.
 Conserve las llaves de liberación  para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte  para
evitar posibles lesiones en los dedos.

Enganche
Nota
Antes de instalar la unidad, compruebe que los enganches de ambos lados del soporte  estén doblados hacia adentro 2 mm. Si no lo están
o están doblados hacia afuera, la unidad no se instalará correctamente
y puede saltar.
Cautions
 This unit is designed for negative ground (earth) 12 V
DC operation only.
 Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
 Before making connections, turn the car ignition off to
avoid short circuits.
 Connect the yellow and red power input leads only
after all other leads have been connected.
 Run all ground (earth) leads to a common ground
(earth) point.
 Be sure to insulate any loose unconnected leads with
electrical tape for safety.
 The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
 When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
 When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts list
 The numbers in the list are keyed to those in the
instructions.
 The bracket  and the protection collar  are
attached to the unit before shipping. Before mounting
the unit, use the release keys  to remove the bracket
 from the unit. For details, see “Removing the
protection collar and the bracket ()” on the reverse
side of the sheet.
 Keep the release keys  for future use as they are
also necessary if you remove the unit from your
car.
Caution
Handle the bracket  carefully to avoid injuring your
fingers.
Catch

Note
Before installing, make sure that the catches on both sides of the bracket  are bent inwards 2 mm ( 3 / 32 in). If the catches are straight or bent
outwards, the unit will not be installed securely and may spring out.

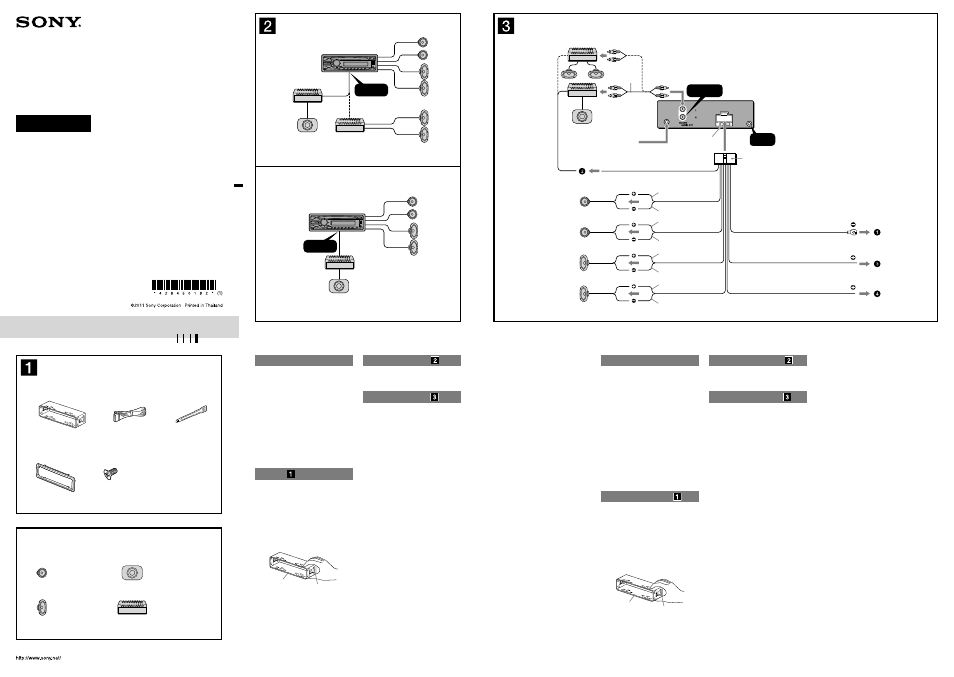

Connection example
Notes
 Be sure to connect the ground (earth) lead before connecting the
amplifier.
 The alarm will only sound if the built-in amplifier is used.
Connection diagram
 To a metal surface of the car
First connect the black ground (earth) lead, then connect the
yellow, and red power supply leads.
 To the power antenna (aerial) control lead or
power supply lead of antenna (aerial) booster
Notes
 It is not necessary to connect this lead if there is no power antenna (aerial) or antenna (aerial) booster, or with a
manually-operated telescopic antenna (aerial).
 When your car has a built-in FM/AM antenna (aerial) in the rear/
side glass, see “Notes on the control and power supply leads.”
To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting any other system
may damage the unit.
 To the +12 V power terminal which is energized
in the accessory position of the ignition key
switch
Notes
 If there is no accessory position, connect to the +12 V power (battery) terminal which is energized at all times.
Be sure to connect the black ground (earth) lead to a metal
surface of the car first.  When your car has a built-in FM/AM antenna (aerial) in the rear/
side glass, see “Notes on the control and power supply leads.”
 To the +12 V power terminal which is energized
at all times
Be sure to connect the black ground (earth) lead to a metal surface of the car first.
REAR / SUB
AUDIO OUT
A
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Rear speaker
Altavoz posterior
Front speaker
Altavoz frontal
Subwoofer
Altavoz potenciador
de graves
Power amplifier
Amplificador de potencia
  

Ч 2

Ч 4
B
REAR / SUB
AUDIO OUT
Ejemplo de conexiones
Notas
 Asegúrese de conectar primero el cable de conexión a masa antes de
realizar la conexión del amplificador.
 La alarma sonará únicamente si se utiliza el amplificador incorporado.
Diagrama de conexión
 A una superficie metálica del automóvil
Conecte primero el cable de conexión a masa negro, y después los
cables amarillo y rojo de fuente de alimentación.
 Al cable de control de la antena motorizada o al
cable de fuente de alimentación del
amplificador de señal de la antena
Notas  Si no se dispone de antena motorizada ni de amplificador de
señal de la antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.  Si el automóvil tiene una antena de FM/AM incorporada en el
cristal trasero o lateral, consulte “Notas sobre los cables de
control y de fuente de alimentación”.
A AMP REMOTE IN de un amplificador de
potencia opcional
Esta conexión es sólo para amplificadores. La conexión de cualquier
otro sistema puede dañar la unidad.
 Al terminal de alimentación de +12 V que recibe
energía en la posición de accesorio del
interruptor de encendido
Notas
 Si no hay posición de accesorio, conéctelo al terminal de alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a masa
negro a una superficie metálica del automóvil.  Si el automóvil tiene una antena de FM/AM incorporada en el
cristal trasero o lateral, consulte “Notas sobre los cables de
control y de fuente de alimentación”.  Al terminal de alimentación de +12 V que recibe
energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa negro a
una superficie metálica del automóvil.
REMOTE
IN* 3
REAR / SUB
AUDIO OUT* 2

REM OUT
Max. supply current 0.4 A
Corriente máx. de alimentación de 0,4 A
Fuse (10 A)
Fusible (10 A)
Blue/white striped
Con rayas azules y blancas
Red
Rojo
Yellow
Amarillo
White
Blanco
Green
Verde
Purple
Morado
White/black striped
Con rayas blancas y negras
Gray/black striped
Con rayas grises y negras
Green/black striped
Con rayas verdes y negras
Gray
Gris
Left
Izquierdo
Right
Derecho
ACC
BATTERY
Black
Negro
Purple/black striped
Con rayas moradas y negras
* 1
from car antenna (aerial)
desde la antena del automóvil
Left
Izquierdo
Right
Derecho
* 1 Cable con terminales RCA (no suministrado).
* 2 AUDIO OUT (salida de audio) puede cambiarse a
SUB o REAR. Para obtener información, consulte
el manual de instrucciones suministrado.
* 3 Puede requerirse un adaptador independiente.
4-284-501-82(1)
FM/AM
Compact Disc Player
Notes on the control and power supply leads
 REM OUT lead (blue/white striped) supplies +12 V DC when you turn on the unit.
 When your car has built-in FM/AM antenna (aerial) in the rear/side
glass, connect REM OUT lead (blue/white striped) or the accessory power supply lead (red) to the power terminal of the existing antenna
(aerial) booster. For details, consult your dealer.
 A power antenna (aerial) without a relay box cannot be used with this unit.
Memory hold connection When the yellow power input lead is connected, power will always be
supplied to the memory circuit even when the ignition switch is turned
off.
Notes on speaker connection
 Before connecting the speakers, turn the unit off.
 Use speakers with an impedance of 4 to 8 ohms, and with adequate power handling capacities to avoid its damage.
 Do not connect the speaker terminals to the car chassis, or connect the
terminals of the right speakers with those of the left speaker.  Do not connect the ground (earth) lead of this unit to the negative (–)
terminal of the speaker.
 Do not attempt to connect the speakers in parallel.  Connect only passive speakers. Connecting active speakers (with
built-in amplifiers) to the speaker terminals may damage the unit.
 To avoid a malfunction, do not use the built-in speaker leads installed in your car if the unit shares a common negative (–) lead for the right
and left speakers.
 Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifier are not connected correctly, “FAILURE” appears in the display. In this case, make sure the speaker and amplifier are
connected correctly.
Notas sobre los cables de control y de fuente de alimentación
 El cable REM OUT (rayado azul y blanco) suministra cc +12 V al encender la unidad.
 Si el automóvil dispone de una antena de FM/AM incorporada en el
cristal trasero o lateral, conecte el cable REM OUT (rayado azul y blanco) o el cable de fuente de alimentación auxiliar (rojo) al terminal
de alimentación del amplificador de señal de la antena existente. Para
obtener más detalles, consulte a su distribuidor.  Con esta unidad no es posible utilizar una antena motorizada sin caja
de relé.
Conexión para protección de la memoria
Si conecta el cable de fuente de alimentación amarillo, el circuito de la
memoria recibirá siempre alimentación, aunque apague el interruptor de encendido.
Notas sobre la conexión de los altavoces
 Antes de conectar los altavoces, desconecte la alimentación de la unidad.
 Utilice altavoces con una impedancia de 4 a 8 Ω con la capacidad de
potencia adecuada para evitar que se dañen.  No conecte los terminales de altavoz al chasis del automóvil, ni
conecte los terminales del altavoz derecho con los del izquierdo.
 No conecte el cable de conexión a masa de esta unidad al terminal negativo (–) del altavoz.
 No intente conectar los altavoces en paralelo.
 Conecte solamente altavoces pasivos. Si conecta altavoces activos (con amplificadores incorporados) a los terminales de altavoz, puede
dañar la unidad.
 Para evitar fallas de funcionamiento, no utilice los cables de altavoz incorporados instalados en el automóvil si la unidad comparte un
cable negativo común (–) para los altavoces derecho e izquierdo.
 No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplificador no están conectados correctamente,
aparecerá “FAILURE” en la pantalla. Si es así, compruebe la conexión de ambos dispositivos.
* 1 RCA pin cord (not supplied).
* 2 AUDIO OUT can be switched SUB or REAR.
For details, see the supplied Operating
Instructions.
* 3 Separate adaptor may be required.
Installation/Connections
Instalación/Conexiones
CDX-GT56UIW
