SONY MEX-DV2200(US, FR, ES) 4-115-196- 21 (1) SONY MEX-DV2200(US, FR, ES) 4-115-196- 21 (1)
FRONT VIDEO OUT
FRONT AUDIO OUT
REAR VIDEO OUT
REAR AUDIO OUT
MIC IN * 5
BUS
CONTROL IN
BUS AUDIO IN /
AUX AUDIO IN * 6
REMOTE
IN
CENTER OUT
SUB OUT
REAR VIDEO
OUT
REAR AUDIO
OUT
SUB OUT
CENTER
OUT
FRONT VIDEO
OUT
Précautions
• Cet appareil est exclusivement conçu pour fonctionner sur
une tension de 12 V CC avec masse négative.
• Évitez de fixer des vis sur les câbles ou de coincer ceux-ci
dans des pièces mobiles (par exemple, armature de siège).
• Avant d’effectuer les raccordements, coupez le moteur pour
éviter un court-circuit.
• Raccordez les câbles d’alimentation jaune et rouge
seulement après avoir terminé tous les autres raccordements.
• Rassemblez tous les câbles de mise à la masse en
un point de masse commun.
• Pour des raisons de sécurité, veillez à isoler avec du ruban
isolant tout câble libre non raccordé.
• L’utilisation d’instruments optiques avec ce produit
augmente les risques pour les yeux.
Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres éléments stéréo,
la valeur nominale raccordée du circuit utilisé de la voiture
doit être supérieure à la somme des fusibles de chaque
élément.
• Si aucun circuit de la voiture n’est assez puissant, raccordez
directement l’appareil à la batterie.
Liste des composants
• Les numéros de la liste correspondent à ceux des instructions.
• Le support  et le tour de protection  sont fixés à
l’appareil en usine. Avant le montage de l’appareil, utilisez
les clés de déblocage  pour détacher le support  de
l’appareil. Pour de plus amples informations, reportez-vous à
la section « Retrait du tour de protection et du support ( ) »
au verso.
• Conservez les clés de déblocage  pour une
utilisation ultérieure car vous en aurez également
besoin pour retirer l’appareil de votre véhicule.
Attention
Manipulez précautionneusement le support  pour éviter de
vous blesser aux doigts.

Loquet
Remarque
Avant l’installation, assurez-vous que les loquets des deux côtés du
support  sont bien pliés de 2 mm ( 3 /
32
po) vers l’intérieur. Si les
loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut pas être
fixé solidement et peut se détacher.
Exemple de raccordement
Remarques ( -A)
• Raccordez d’abord le câble de mise à la masse avant de raccorder
l’amplificateur.
• L’alarme est émise uniquement lorsque l’amplificateur intégré est
utilisé.
Conseil ( -B- )
Dans le cas du raccordement de deux changeurs CD ou plus, le
sélecteur de source XA-C40 (non fourni) est requis.
Schéma de raccordement
 À un point métallique de la voiture
Branchez d’abord le câble de mise à la masse noir et, ensuite, les
câbles d’alimentation jaune et rouge.
 Vers le câble de commande d’antenne électrique
ou le câble d’alimentation de l’amplificateur
d’antenne
Remarques
• Il n’est pas nécessaire de raccorder ce câble s’il n’y a pas
d’antenne électrique ni d’amplificateur d’antenne, ou avec une
antenne télescopique manuelle.
• Si votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, voir « Remarques sur les câbles de
commande et d’alimentation ».
 Au niveau de AMP REMOTE IN de l’amplificateur
de puissance en option
Ce raccordement s’applique uniquement aux amplificateurs.
Le branchement de tout autre système risque d’endommager
l’appareil.
 Vers le cordon de liaison d’un téléphone de voiture
 Vers le signal d’éclairage de la voiture
Raccordez d’abord le câble de mise à la masse noir à un point
métallique du véhicule.
 À la borne +12 V qui est alimentée quand la clé de
contact est sur la position accessoires
Remarques
• S’il n’y a pas de position accessoires, raccordez la borne
d’alimentation (batterie) +12 V qui est alimentée en permanence.
Raccordez d’abord le câble de mise à la masse noir à un point
métallique du véhicule.
• Si votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, voir « Remarques sur les câbles de
commande et d’alimentation ».
 À la borne +12 V qui est alimentée en permanence
Raccordez d’abord le câble de mise à la masse noir à un point
métallique du véhicule.
 Vers le cordon du capteur du frein à main
 Vers le microphone (non fourni)
Remarques sur les câbles de commande et d’alimentation
• Le câble de commande d’antenne électrique (bleu) fournit une
alimentation de + 12 V CC lorsque vous mettez la radio sous tension.
• Lorsque votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, raccordez le câble de commande
d’antenne (bleu) ou l’entrée d’alimentation des accessoires (rouge)
à la borne d’alimentation de l’amplificateur d’antenne existant. Pour
plus de détails, consultez votre détaillant.
• Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble d’alimentation jaune est raccordé, le circuit de la
mémoire est alimenté en permanence même si la clé de contact est sur
la position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez l’appareil hors tension.
• Utilisez des haut-parleurs ayant une impédance de 4 à 8 ohms avec
une capacité électrique adéquate pour éviter de les endommager.
• Ne raccordez pas les bornes du système de haut-parleurs au châssis
de la voiture et ne raccordez pas les bornes des haut-parleurs droit à
celles du haut-parleur gauche.
• Ne raccordez pas le câble de mise à la masse de cet appareil à la
borne négative (–) du haut-parleur.
• N’essayez pas de raccorder les haut-parleurs en parallèle.
• Raccordez uniquement des haut-parleurs passifs. Le raccordement
de haut-parleurs actifs (avec amplificateurs intégrés) aux bornes des
haut-parleurs peut endommager l’appareil.
• Pour éviter tout problème de fonctionnement, n’utilisez pas les câbles
des haut-parleurs intégrés installés dans votre voiture si l’appareil
partage un câble négatif commun (–) pour les haut-parleurs droit et
gauche.
• Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarques sur le raccordement
• Si les haut-parleurs et l’amplificateur ne sont pas raccordés
correctement, le message « FAILURE » s’affiche. Dans ce cas,
assurez-vous que les haut-parleurs et l’amplificateur sont bien
raccordés.
• Si vous avez l’intention d’utiliser le moniteur pour les sièges arrière,
raccordez le cordon du capteur du frein à main à la masse.
Cautions
• This unit is designed for negative ground (earth) 12 V
DC operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the yellow and red power supply leads only
after all other leads have been connected.
• Run all ground (earth) leads to a common
ground (earth) point.
• Be sure to insulate any loose unconnected leads with
electrical tape for safety.
• The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect the
unit directly to the battery.
Parts list
• The numbers in the list are keyed to those in the
instructions.
• The bracket  and the protection collar  are attached
to the unit before shipping. Before mounting the unit,
use the release keys  to remove the bracket  from
the unit. For details, see “Removing the protection collar
and the bracket ( )” on the reverse side of the sheet.
• Keep the release keys  for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket  carefully to avoid injuring your
fingers.
Catch

Note
Before installing, make sure that the catches on both sides of
the bracket  are bent inwards 2 mm ( 3 /
32
in). If the catches are
straight or bent outwards, the unit will not be installed securely
and may spring out.

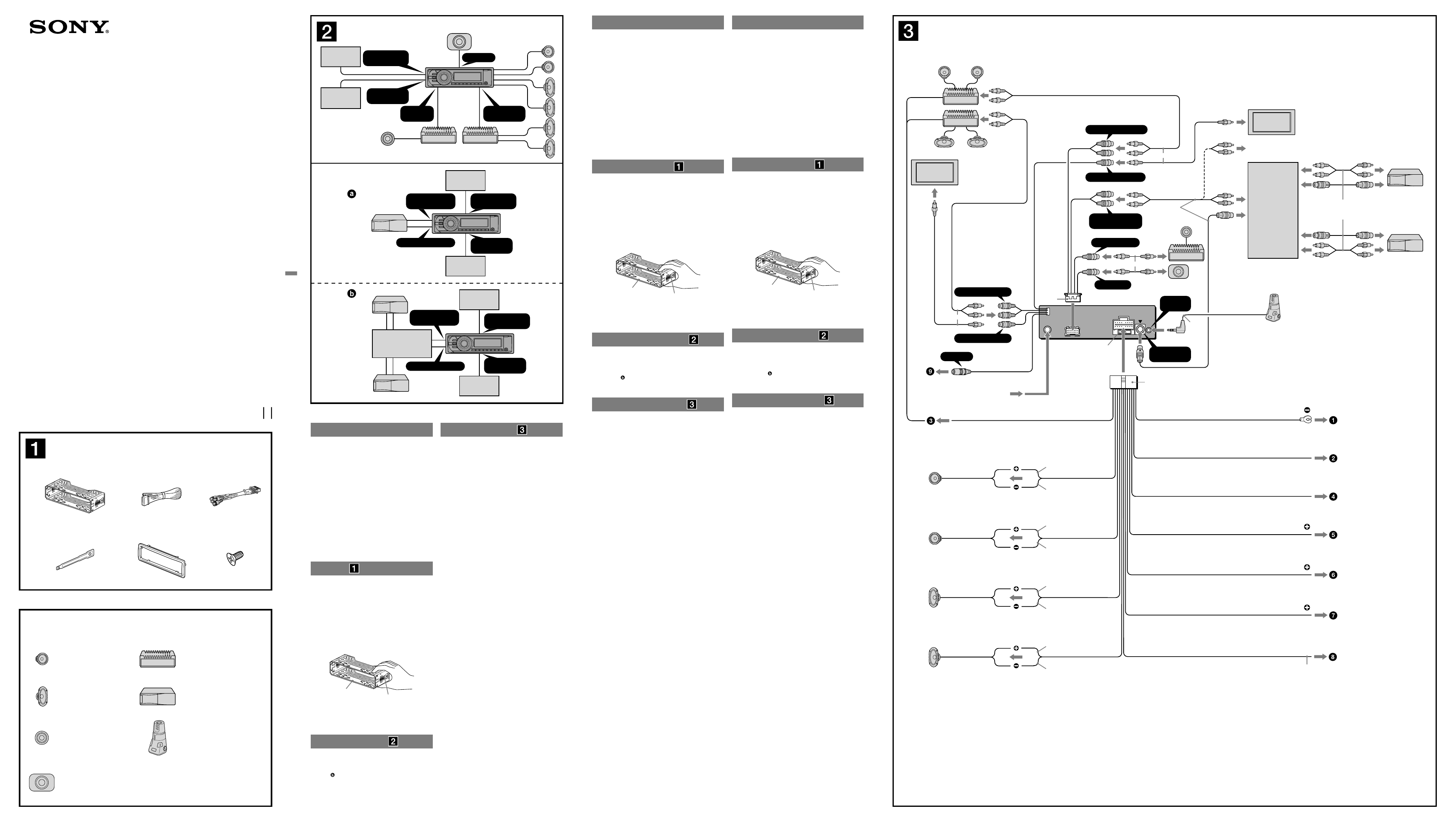

Connection example
Notes ( -A)
• Be sure to connect the ground (earth) lead before connecting
the amplifier.
• The alarm will only sound if the built-in amplifier is used.
Tip (
-B- )
For connecting two or more CD changers, the source selector
XA-C40 (not supplied) is necessary.
Connection diagram
 To a metal surface of the car
First connect the black ground (earth) lead, then connect the
yellow and red power supply leads.
 To the power antenna (aerial) control lead or
power supply lead of antenna (aerial) booster
Notes
• It is not necessary to connect this lead if there is no power
antenna (aerial) or antenna (aerial) booster, or with a
manually-operated telescopic antenna (aerial).
• When your car has a built-in FM/AM antenna (aerial) in the
rear/side glass, see “Notes on the control and power supply
leads.”
 To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting any other
system may damage the unit.
 To the interface cable of a car telephone
 To a car’s illumination signal
Be sure to connect the black ground (earth) lead to a metal
surface of the car first.
 To the +12 V power terminal which is
energized in the accessory position of the
ignition switch
Notes
• If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
Be sure to connect the black ground (earth) lead to a metal
surface of the car first.
• When your car has a built-in FM/AM antenna (aerial) in the
rear/side glass, see “Notes on the control and power supply
leads.”
 To the +12 V power terminal which is
energized at all times
Be sure to connect the black ground (earth) lead to a metal
surface of the car first.
 To the parking brake switch cord
 To the microphone (not supplied)
Notes on the control and power supply leads
• The power antenna (aerial) control lead (blue) supplies +12 V
DC when you turn on the tuner.
• When your car has built-in FM/AM antenna (aerial) in the
rear/side glass, connect the power antenna (aerial) control lead
(blue) or the accessory power supply lead (red) to the power
terminal of the existing antenna (aerial) booster. For details,
consult your dealer.
• A power antenna (aerial) without a relay box cannot be used
with this unit.
Memory hold connection
When the yellow power supply lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
• Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the left
speaker.
• Do not connect the ground (earth) lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active speakers
(with built-in amplifiers) to the speaker terminals may damage
the unit.
• To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
• Do not connect the unit’s speaker leads to each other.
Notes on connection
• If speaker and amplifier are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifier are connected correctly.
• If you are to use the monitor for the rear seats, connect the
parking brake switch cord to the ground (earth).
  

Ч 2 Ч 4
A
B
AMP REM
Max. supply current 0.3 A
Courant max. fourni 0,3 A
Corriente máx. de alimentación de 0,3 A
Fuse (10 A)
Fusible (10 A)
Fusible (10 A)
Blue/white striped
Rayé bleu/blanc
Con rayas azules y blancas
ANT REM

Red
Rouge
Rojo
Yellow
Jaune
Amarillo
Black
Noir
Negro
Blue
Bleu
Azul
White
Blanc
Blanco
Green
Vert
Verde
Purple
Mauve
Morado
White/black striped
Rayé blanc/noir
Con rayas blancas y negras
Gray/black striped
Rayé gris/noir
Con rayas grises y negras
Green/black striped
Rayé vert/noir
Con rayas verdes y negras
Gray
Gris
Gris
Left
Gauche
Izquierdo
Right
Droit
Derecho
Left
Gauche
Izquierdo
Right
Droit
Derecho Purple/black striped
Rayé mauve/noir
Con rayas moradas y negras
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Equipo utilizado en las ilustraciones (no suministrado)
Rear speaker
Haut-parleur arrière
Altavoz posterior
Front speaker
Haut-parleur avant
Altavoz frontal
Active subwoofer
Caisson de graves actif
Altavoz potenciador de
graves activo
Power amplifier
Amplificateur de puissance
Amplificador de potencia
FRONT VIDEO
OUT
BUS AUDIO IN /
AUX AUDIO IN
BUS CONTROL IN REAR VIDEO
OUT

CD changer
Changeur CD
Cambiador de CD
Source selector
(not supplied)
Sélecteur de source
(non fourni)
Selector de fuente
(no suministrado)
XA-C40
Supplied with the CD changer
Fourni avec le changeur CD
Suministrado con el cambiador de CD
BUS CONTROL IN
REAR VIDEO
OUT
FRONT VIDEO
OUT
BUS AUDIO IN /
AUX AUDIO IN
Source selector*
Sélecteur de source*
Selector de fuente*
XA-C40
* not supplied
non fourni
no suministrado
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Corriente máx. de alimentación de 0,1 A
from car antenna (aerial)
à partir de l’antenne de la voiture
desde la antena del automóvil
ILLUMINATION
Light blue
Bleu ciel
Azul celeste
Orange/white striped
Rayé orange/blanc
Con rayas naranjas y blancas
* 3
ATT
Rotary commander RM-X4S
Satellite de commande RM-X4S
Mando rotatorio RM-X4S

Center speaker
Haut-parleur central
Altavoz central
Monitor*
Moniteur*
Monitor*
Monitor*
Moniteur*
Monitor*
Monitor*
Moniteur*
Monitor*
Monitor*
Moniteur*
Monitor*
Monitor*
Moniteur*
Monitor*
Monitor*
Moniteur*
Monitor*
* not supplied
non fourni
no suministrado
* not supplied
non fourni
no suministrado
Precauciones
• Esta unidad ha sido diseñada para alimentarse sólo con cc de
12 V de masa negativa.
• No coloque los cables debajo de ningún tornillo, ni los
aprisione con partes móviles (p. ej. los raíles del asiento).
• Antes de realizar las conexiones, desactive el encendido del
automóvil para evitar cortocircuitos.
• Conecte los cables de fuente de alimentación amarillo y
rojo solamente después de haber conectado los demás.
• Conecte todos los cables de conexión a masa a un
punto común.
• Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
Notas sobre el cable de fuente de alimentación
(amarillo)
• Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma del
fusible de cada componente.
• Si no hay circuitos del automóvil con capacidad nominal
suficientemente alta, conecte la unidad directamente a la
batería.
Lista de componentes
• Los números de la lista corresponden a los de las
instrucciones.
• La unidad se comercializa con el soporte  y el marco
de protección  ya colocados. Antes de montarla, utilice
las llaves de liberación  para extraer el soporte  de la
misma. Para obtener más información, consulte “Extracción
del marco de protección y del soporte ( )”.
• Conserve las llaves de liberación  para utilizarlas
en el futuro, ya que también las necesitará si retira
la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte  para evitar
posibles lesiones en los dedos.

Enganche
Nota
Antes de instalar la unidad, compruebe que los enganches de
ambos lados del soporte  están doblados hacia adentro 2 mm. Si
no lo están o están doblados hacia afuera, la unidad no se instalará
correctamente y puede saltar.
Ejemplo de conexiones
Notas ( -A)
• Asegúrese de conectar primero el cable de conexión a masa antes
de realizar la conexión del amplificador.
• La alarma sonará únicamente si se utiliza el amplificador
incorporado.
Sugerencia ( -B- )
Si desea conectar dos o más cambiadores de CD, necesitará el
selector de fuente XA-C40 (no suministrado).
Diagrama de conexiones
 A una superficie metálica del automóvil
Conecte primero el cable de conexión a masa negro, y después los
cables amarillo y rojo de fuente de alimentación.
 Al cable de control de la antena motorizada o al
cable de fuente de alimentación del amplificador
de señal de la antena
Notas
• Si no se dispone de antena motorizada ni de amplificador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
• Si el automóvil incorpora una antena de FM/AM en el cristal
posterior o lateral, consulte “Notas sobre los cables de control y
de fuente de alimentación”.
 A AMP REMOTE IN de un amplificador de
potencia opcional
Esta conexión es sólo para amplificadores. La conexión de
cualquier otro sistema puede dañar la unidad.
 Al cable de interfaz de un teléfono para automóvil
 A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de conexión a masa negro
a una superficie metálica del automóvil.
 Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio del
interruptor de la llave de encendido
Notas
• Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a masa
negro a una superficie metálica del automóvil.
• Si el automóvil incorpora una antena de FM/AM en el cristal
posterior o lateral, consulte “Notas sobre los cables de control y
de fuente de alimentación”.
 Al terminal de alimentación de +12 V que recibe
energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa negro
a una superficie metálica del automóvil.
 Al cable de conmutación del freno de
estacionamiento
 Al micrófono (no suministrado)
Notas sobre los cables de control y de fuente de alimentación
• El cable de control de la antena motorizada (azul) suministrará cc de
+ 12 V cuando conecte la alimentación del sintonizador.
• Si el automóvil dispone de una antena de FM/AM incorporada en
el cristal posterior o lateral, conecte el cable de control de antena
motorizada (azul) o el cable de fuente de alimentación auxiliar (rojo)
al terminal de alimentación del amplificador de antena existente. Para
obtener más información, consulte a su distribuidor.
• Con esta unidad no es posible utilizar una antena motorizada sin
caja de relé.
Conexión para protección de la memoria
Si conecta el cable de fuente de alimentación amarillo, el circuito de la
memoria recibirá siempre alimentación, aunque apague el interruptor
de encendido.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la alimentación de la
unidad.
• Utilice altavoces con una impedancia de 4 a 8 Ω con la capacidad de
potencia adecuada para evitar que se dañen.
• No conecte los terminales de altavoz al chasis del automóvil, ni
conecte los terminales del altavoz derecho con los del izquierdo.
• No conecte el cable de conexión a masa de esta unidad al terminal
negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo.
• Conecte solamente altavoces pasivos. Si conecta altavoces activos
(con amplificadores incorporados) a los terminales de altavoz, puede
dañar la unidad.
• Para evitar fallos de funcionamiento, no utilice los cables de altavoz
incorporados instalados en el automóvil si la unidad comparte un
cable negativo común (–) para los altavoces derecho e izquierdo.
• No conecte los cables de altavoz de la unidad entre sí.
Notas sobre la conexión
• Si el altavoz y el amplificador no están conectados correctamente,
aparecerá “FAILURE” en la pantalla. Si es así, compruebe la
conexión de ambos dispositivos.
• Si va a utilizar el monitor para los asientos posteriores, conecte el
cable de conmutación del freno de estacionamiento a masa.
* 1
* 1
Monitor (not supplied)
Moniteur (non fourni)
Monitor (no suministrado)
Monitor (not supplied)
Moniteur (non fourni)
Monitor (no suministrado)
* 1 RCA pin cord (not supplied)
* 2 Insert with the cord upwards.
* 3 Supplied with XA-C40
* 4 For details on connecting to the parking
brake switch cord, see “Connecting the
parking brake cord ( )” on the reverse
side.
* 5 For details on connecting to the MIC input
cord, see “Connecting a microphone ( )”
on the reverse side.
* 6 If you connect an optional device to BUS
CONTROL IN, AUX AUDIO IN is not
available.
* 7 Auxiliary device such as hideaway
navigation device, TV tuner box, etc.
* 1 Cordon à broche RCA (non fourni)
* 2 Insérez avec le câble vers le haut.
* 3 Fourni avec le XA-C40
* 4 Pour plus de détails sur le raccordement
du cordon du capteur du frein à main,
reportez-vous à la section « Raccordement
du cordon du frein à main ( ) » au verso.
* 5 Pour plus de détails sur le raccordement
du cordon d’entrée MIC, reportez-vous à la
section « Raccordement d’un microphone
( ) » au verso.
* 6 Si vous raccordez un appareil en option à
la borne BUS CONTROL IN, AUX AUDIO
IN n’est pas disponible.
* 7 Appareil auxiliaire tel qu’un dispositif de
navigation dissimulé, un syntoniseur de
téléviseur, etc.
* 1 Cable con terminales RCA
(no suministrado)
* 2 Insertar con el cable hacia arriba.
* 3 Suministrado con el XA-C40
* 4 Para obtener detalles acerca de cómo
conectar el cable de conmutación del freno
de estacionamiento, consulte “Conexión
del cable del freno de estacionamiento
( )” en el dorso.
* 5 Para obtener detalles acerca de cómo
conectar el cable de entrada MIC, consulte
“Conexión de un micrófono ( )” en el
dorso.
* 6 Si se conecta un dispositivo opcional a
BUS CONTROL IN, AUX AUDIO IN no
estará disponible.
* 7 Dispositivo auxiliar como, por ejemplo, un
dispositivo de navegación independiente,
un sintonizador de televisión, etc.
* 1
* 2
* 4

PARKING BRAKE
Light green
Vert clair
Verde claro
4-115-196- 21(1)
Multi Disc Player
Installation/Connections
Installation/Connexions
Instalación/Conexiones
MEX-DV2200
©2008 Sony Corporation Printed in Thailand
* 7
