4-233-770-11(1)

page 1 - 1

page 1 - 2

page 1 - 3

 2001 Sony Corporation

Printed in China

4-233-770-11(1)

Speaker System

SS-MF600H/MF500H/MF400H

English

Français

Español

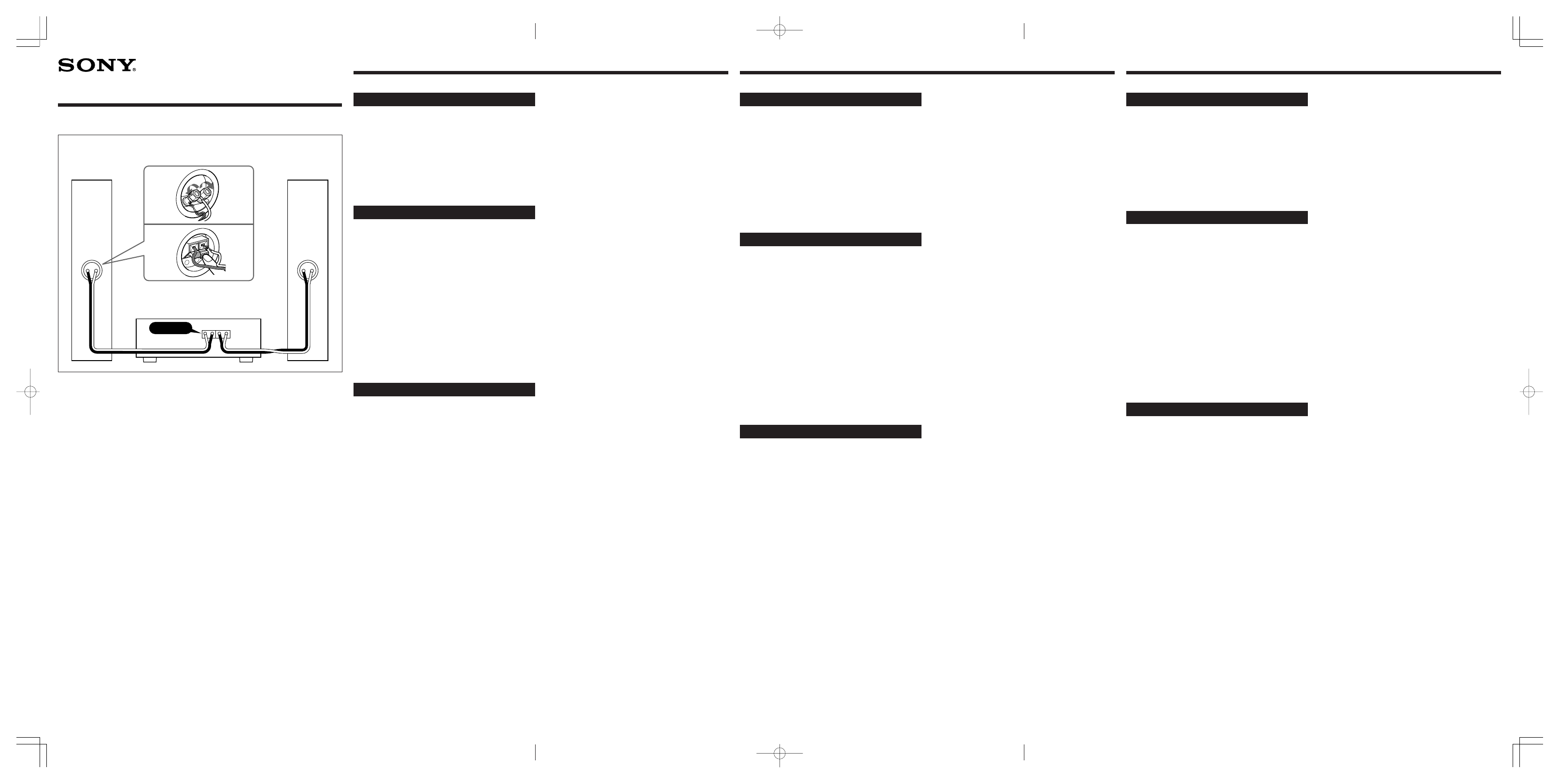

Connections

• Before connection, turn off the amplifier to avoid damaging the

speaker system.

• This speaker system is driven best by an amplifier or receiver

rated as per the wattage indicated in the specification section.
A low-powered amplifier could result in signal clipping which
could result in tweeter burn-out. Therefore, it is recommended
to use an amplifier or receiver with sufficient power rating.

Note
Avoid driving the speaker system continuously with a wattage
exceeding the maximum input power of each speaker.

Precautions

• Do not attempt to open the enclosure or remove speaker units.

There are no user-serviceable parts inside.

• Keep recorded tapes, watches, and personal credit cards using

magnetic coding away from the speaker system.

• Periodically wipe the cabinet with a soft cloth. Do not use any

type of scouring powder, abrasive pad or solvent.

• Be sure to install the grill net in the correct direction.

Speaker Placement

Please note that room acoustics can often produce large difference
in the sound for small changes in speaker placement.
• Set up your speaker system on a hard, flat floor.
• Place the speaker system against a hard wall with its back about

10 cm away from a wall. The proportion of bass increases as
you move a speaker close to intersecting room surfaces (wall
and wall, etc.).

• Place the right and left speakers in a similar acoustic

environment.

• It is recommended that the speaker/listener relationship be an

equilateral triangle.

Specifications

SS-MF600H

Speaker system

3-way, magnetically shielded

Loud speaker units

Woofer: 20 cm, cone type

× 2

Mid range: 8 cm, cone type
Tweeter: 2.5 cm, balance dome type

Enclosure type

Bass reflex

Rated impedance

8 ohms

Power handling capacity

Maximum input power: 200 watts

Sensitivity level

89 dB (1 W, 1 m)

Frequency range

35 Hz - 50,000 Hz

Cross over frequency

2,000 Hz, 5,000 Hz

Dimensions (w/h/d)

Approx. 240

Ч 1,050 Ч 272 mm,

not including front grille

Finish

Black foil laminated

Mass

Approx. 15 kg

Supplied accessory

Speaker cord 2.5 m (2)

SS-MF500H

Speaker system

3-way, magnetically shielded

Loud speaker units

Woofer: 16 cm, cone type

× 2

Mid range: 8 cm, cone type
Tweeter: 2.5 cm, balance dome type

Enclosure type

Bass reflex

Rated impedance

8 ohms

Power handling capacity

Maximum input power: 180 watts

Sensitivity level

89 dB (1 W, 1 m)

Frequency range

40 Hz - 50,000 Hz

Cross over frequency

3,000 Hz

Dimensions (w/h/d)

Approx. 220

Ч 950 Ч 230 mm,

not including front grille

Finish

Black foil laminated

Mass

Approx. 12 kg

Supplied accessory

Speaker cord 2.5 m (2)

SS-MF400H

Speaker system

3-way, magnetically shielded

Loud speaker units

Woofer: 16 cm, cone type
Mid range: 8 cm, cone type
Tweeter: 2.5 cm, balance dome type

Enclosure type

Bass reflex

Rated impedance

8 ohms

Power handling capacity

Maximum input power: 150 watts

Sensitivity level

88 dB (1 W, 1 m)

Frequency range

50 Hz - 50,000 Hz

Cross over frequency

2,000 Hz, 5,000 Hz

Dimensions (w/h/d)

Approx. 220

Ч 850 Ч 230 mm,

not including front grille

Finish

Black foil laminated

Mass

Approx. 10 kg

Supplied accessory

Speaker cord 2.5 m (2)

Design and specifications are subject to change without notice.

Raccordement

• Avant de procéder au raccordement, mettez l’amplificateur

hors tension de manière à éviter d’endommager le système
d’enceintes.

• Ce système d’enceintes est pilotée au mieux par un

amplificateur ou un récepteur d’une puissance correspondant à
la puissance électrique indiquée dans les spécifications. Un
amplificateur de faible puissance risque de provoquer un
écrêtage du signal pouvant entraîner un claquage du tweeter. Il
est par conséquent conseillé d’utiliser un amplificateur ou un
récepteur offrant une puissance nominale suffisante.

Remarque
Evitez de faire fonctionner les enceintes de manière continue avec
une puissance électrique qui excède la puissance d’entrée
maximum de chaque enceinte.

Précautions

• N’essayez pas d’ouvrir l’enceinte ni de démonter les haut-

parleurs. Elle n’abrite aucun composant pouvant être entretenu
par l’utilisateur.

• Conservez les cassettes enregistrées, les montres et les cartes de

crédit à code magnétique à l’écart de l’enceinte.

• Essuyez régulièrement le châssis à l’aide d’un chiffon doux.

N’utilisez pas de poudre à récurer, de tampon abrasif ni de
solvant.

• Installez la grille de protection dans le bon sens.

Positionnement des enceintes

Veuillez noter que l’acoustique de la pièce peut souvent produire
des différences sonores importantes pour une légère modification
du positionnement des enceintes.
• Installez votre système d’enceintes sur un sol dur et plat.
• Placez les enceintes contre un mur plein à environ 10 cm.

L’importance des graves augmente si vous rapprochez
l’enceinte à l’intersection de pièces (deux pièces, etc.).

• Placez les enceintes gauche et droite dans un environnement

acoustique similaire.

• Le rapport de distances entre les enceintes et l’auditeur doit de

préférence adopter la forme d’un triangle équilatéral.

Spécifications

SS-MF600H

Système d’enceintes

3 voies, blindage magnétique

Haut-parleurs

Woofer: 20 cm, type conique

× 2

Medium: 8 cm, type conique
Tweeter: 2,5 cm, type dôme d’équilibrage

Type d’enceinte

Bass reflex

Impédance nominale

8 ohms

Capacité de puissance admissible

Puissance d’entrée maximum: 200 W

Niveau de sensibilité

89 dB (1 W, 1 m)

Plage de fréquences

de 35 à 50.000 Hz

Fréquence de recoupement

2.000 Hz, 5.000 Hz

Dimensions (l/h/p)

Env. 240

Ч 1.050 Ч 272 mm,

grille avant non comprise

Finition

Contreplaqué noir

Poids

Env. 15 kg

Accessoire fourni

Cordon d’enceinte 2,5 m (2)

Conexiones

• Antes de realizar la conexión, apague el amplificador para

evitar daños al sistema de altavoces.

• Este sistema de altavoces funciona mejor con un amplificador o

receptor con el vataje que se indica en la sección de
especificaciones. Un amplificador con poca potencia podría dar
lugar a un corte de las señales, lo cual podría quemar el altavoz
de agudos. Por tanto, es recomendable utilizar un amplificador
o receptor con suficiente potencia nominal.

Nota
Evite excitar continuamente el sistema de altavoces con un vataje
que sobrepase la potencia máxima de entrada de cada altavoz.

Precauciones

• No intente abrir la caja acústica ni extraer las unidades de

altavoz. No contienen componentes reparables por el usuario.

• Mantenga alejadas del sistema de altavoces las cintas grabadas,

relojes y tarjetas de crédito con bandas magnéticas.

• Limpie el armario periódicamente con un paño suave. No

utilice polvos abrasivos, estropajos ni disolventes.

• Cerciónese de instalar la rejilla en la dirección apropiada, tal

como se muestra a continuación.

Emplazamiento de los altavoces

Tenga presente que la acústica de la habitación puede producir
grandes diferencias en el sonido al realizar pequeños cambios en
la situación de los altavoces.
• Coloque el sistema de altavoces sobre un suelo duro y plano.
• Sitúe el sistema de altavoces contra una pared dura con la parte

posterior a unos 10 cm de la misma. La proporción de graves
aumenta conforme se acerca un altavoz a superficies que se
intersectan (pared y pared, etc.).

• Instale los altavoces derecho e izquierdo en un entorno acústico

similar.

• Es recomendable que la relación entre el altavoz y el oyente

forme un triángulo equilátero.

Especificaciones

SS-MF600H

Sistema de altavoces de

3 vías, magnéticamente apantallados

Unidades altavoces fuertes

De graves: 20 cm (tipo cono)

× 2

Gama de frecuencias medias:
8 cm (tipo cono)
De agudos: 2,5 cm (tipo domo de balance)

Tipo de caja acústica

Reflectora de graves

Impedancia nominal

8 ohmios

Potencia admisible

Potencia máxima de entrada: 200 W

Sensibilidad

89 dB (1 W, 1 m)

Gama de frecuencias

35 - 50.000 Hz

Frecuencia de cruce

2.000 Hz, 5.000 Hz

Dimensiones

Aprox. 240

Ч 1.050 Ч 272 mm (an/al/prf),

sin incluir la rejilla frontal

Acabado

Laminación con hoja negra

Peso

Aprox. 15 kg

Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

SS-MF500H

Système d’enceintes

3 voies, blindage magnétique

Haut-parleurs

Woofer: 16 cm, type conique

× 2

Medium: 8 cm, type conique
Tweeter: 2,5 cm, type dôme d’équilibrage

Type d’enceinte

Bass reflex

Impédance nominale

8 ohms

Capacité de puissance admissible

Puissance d’entrée maximum: 180 W

Niveau de sensibilité

89 dB (1 W, 1 m)

Plage de fréquences

de 40 à 50.000 Hz

Fréquence de recoupement

3.000 Hz

Dimensions (l/h/p)

Env. 220

Ч 950 Ч 230 mm,

grille avant non comprise

Finition

Contreplaqué noir

Poids

Env. 12 kg

Accessoire fourni

Cordon d’enceinte 2,5 m (2)

SS-MF400H

Système d’enceintes

3 voies, blindage magnétique

Haut-parleurs

Woofer: 16 cm, type conique
Medium: 8 cm, type conique
Tweeter: 2,5 cm, type dôme d’équilibrage

Type d’enceinte

Bass reflex

Impédance nominale

8 ohms

Capacité de puissance admissible

Puissance d’entrée maximum: 150 W

Niveau de sensibilité

88 dB (1 W, 1 m)

Plage de fréquences

de 50 à 50.000 Hz

Fréquence de recoupement

2.000 Hz, 5.000 Hz

Dimensions (l/h/p)

Env. 220

Ч 850 Ч 230 mm,

grille avant non comprise

Finition

Contreplaqué noir

Poids

Env. 10 kg

Accessoire fourni

Cordon d’enceinte 2,5 m (2)

La conception et les spécifications sont modifiables sans préavis.

SS-MF500H

Sistema de altavoces de

3 vías, magnéticamente apantallados

Unidades altavoces fuertes

De graves: 16 cm (tipo cono)

× 2

Gama de frecuencias medias:
8 cm (tipo cono)
De agudos: 2,5 cm (tipo domo de balance)

Tipo de caja acústica

Reflectora de graves

Impedancia nominal

8 ohmios

Potencia admisible

Potencia máxima de entrada: 180 W

Sensibilidad

89 dB (1 W, 1 m)

Gama de frecuencias

40 - 50.000 Hz

Frecuencia de cruce

3.000 Hz

Dimensiones

Aprox. 220

Ч 950 Ч 230 mm (an/al/prf),

sin incluir la rejilla frontal

Acabado

Laminación con hoja negra

Peso

Aprox. 12 kg

Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

SS-MF400H

Sistema de altavoces de

3 vías, magnéticamente apantallados

Unidades altavoces fuertes

De graves: 16 cm (tipo cono)
Gama de frecuencias medias:
8 cm (tipo cono)
De agudos: 2,5 cm (tipo domo de balance)

Tipo de caja acústica

Reflectora de graves

Impedancia nominal

8 ohmios

Potencia admisible

Potencia máxima de entrada: 150 W

Sensibilidad

88 dB (1 W, 1 m)

Gama de frecuencias

50 - 50.000 Hz

Frecuencia de cruce

2.000 Hz, 5.000 Hz

Dimensiones

Aprox. 220

Ч 850 Ч 230 mm (an/al/prf),

sin incluir la rejilla frontal

Acabado

Laminación con hoja negra

Peso

Aprox. 10 kg

Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

Diseño y especificaciones sujetos a cambios sin previo aviso.

Standard Connection/Raccordement standard/Conexión normal

Right
Droite
Derecho

Left
Gauche
Izquierdo

Amplifier
Amplificateur
Amplificador

]

]

}

]

}

]

}

}

SPEAKER

+

+

SS-MF600H

SS-MF500H
SS-MF400H
