Sony SS-CR505H - Manual

4-234-104-11(1) page 1 - 1 page 1 - 2 page 1 - 3
English Français Español
REAR CENTER
–
+
Precautions
• Avoid driving the speaker system continuously with a wattage
exceeding the maximum input power of this speaker system.
• Before connecting, turn off the amplifier to avoid damaging the
speaker system.
• If the +/– connection is incorrect, the bass tones seem to be
missing and the position of the instruments becomes obscure.
• The speaker grille on the SS-CN305/SR305 and SS-CN205/
SR205 cannot be removed. Do not attempt to remove the grille
on the SS-CN305/SR305 and SS-CN205/SR205. If you try to
remove it, you may damage the speaker.
In case color irregularity is observed on nearby TV screen
With the magnetically shielded type of the speaker system, the
speakers can be installed near a TV set. However color irregularity
may still be observed on the TV screen depending on the type of
your TV set.
If color irregularity is observed...
→ Turn off the TV set once, then turn it on after 15 to 30
minutes.
If color irregularity is observed again...
→ Place the speakers more apart from the TV set.
Specifications
SS-CR505H
SS-CN505H (Center speaker)
Speaker system 2-way, magnetically shielded
Speaker units Woofer: 13 cm, cone type × 2
Tweeter: 2.5 cm, balance drive type
Enclosure type Bass reflex
Rated impedance 8 ohms
Power handling capacity Maximum input power: 150 watts
Sensitivity level 89 dB (1 W, 1 m)
Frequency range 85 Hz - 50,000 Hz
Dimensions (w/h/d) Approx. 430 Ч 170 Ч 190 mm, not including
front grill
Mass Approx. 5.7 kg
Supplied accessories Speaker cord 2.5 m (1)
Foot (4)
SS-SR505H (Rear speaker)
Speaker system 2-way
Speaker units Full range: 13 cm, cone type
Tweeter: 2.5 cm, balance drive type
Enclosure type Acoustic suspension
Rated impedance 8 ohms
Power handling capacity Maximum input power: 120 watts
Sensitivity level 86 dB (1 W, 1 m)
Frequency range 85 Hz - 50,000 Hz
Dimensions (w/h/d) Approx. 170 Ч 250 Ч 100 mm, not including
front grill
Mass Approx. 2.5 kg
Supplied accessory Speaker cord 10 m (2)
SS-CR305
SS-CN305 (Center speaker)
Speaker system 2-way, magnetically shielded
Speaker units Woofer: 12 cm, cone type × 2
Tweeter: 2.5 cm, balance drive type
Enclosure type Bass reflex
Rated impedance 8 ohms
Power handling capacity Maximum input power: 120 watts
Sensitivity level 89 dB (1 W, 1 m)
Frequency range 85 Hz - 20,000 Hz
Dimensions (w/h/d) Approx. 380 Ч 150 Ч 168 mm, not including
front grill
Mass Approx. 3.5 kg
Supplied accessories Speaker cord 2.5 m (1)
Foot (4)
SS-SR305 (Rear speaker)
Speaker system Full range
Speaker unit 12 cm, cone type
Enclosure type Bass reflex
Rated impedance 8 ohms
Power handling capacity Maximum input power: 100 watts
Sensitivity level 86 dB (1 W, 1 m)
Frequency range 85 Hz - 20,000 Hz
Dimensions (w/h/d) Approx. 190 Ч 150 Ч 168 mm, not including
front grill
Mass Approx. 1.5 kg
Supplied accessory Speaker cord 10 m (2)
SS-CR205
SS-CN205 (Center speaker)
Speaker system 2-way, magnetically shielded
Speaker units Woofer : 10 cm, cone type x 2
Tweeter: 2.5 cm, balance drive type
Enclosure type Bass reflex
Rated impedance 8 ohms
Power handling capacity Maximum input power: 100 watts
Sensitivity level 88 dB (1 W, 1 m)
Frequency range 85 Hz - 20,000 Hz
Dimensions (w/h/d) Approx. 355 Ч 130 Ч 120 mm, not including
front grill
Mass Approx. 2.2 kg
Supplied accessories Speaker cord 2.5 m (1)
Foot (4)
SS-SR205 (Rear speaker)
Speaker system Full range
Speaker unit 10 cm, cone type
Enclosure type Bass reflex
Rated impedance 8 ohms
Power handling capacity Maximum input power: 100 watts
Sensitivity level 85 dB (1 W, 1 m)
Frequency range 85 Hz - 20,000 Hz
Dimensions (w/h/d) Approx. 177 Ч 130 Ч 120 mm, not including
front grill
Mass Approx. 1.2 kg
Supplied accessory Speaker cord 10 m (2)
Design and specifications are subject to change without notice.
Précautions
• Evitez de faire fonctionner les enceintes de manière continue
avec une puissance électrique qui excède la puissance d’entrée
maximum de ce système.
• Avant d’effectuer les connexions, mettez l’amplificateur hors
tension pour éviter d’endommager les enceintes.
• Si les bornes +/– ne sont pas raccordées correctement, les
tonalités basses sembleront absentes et la position des
instruments sera confuse.
• La grille de l’enceinte sur les SS-CN305/SR305 et SS-CN205/
SR205 ne peut pas être enlevée. N’essayez pas de l’enlever sur
les SS-CN305/SR305 et SS-CN205/SR205, sinon l’enceinte
risque d’être endommagée.
En cas d’anomalie de couleur sur un téléviseur se trouvant à
proximité
Grâce à leur blindage magnétique, vous pouvez installer les
enceintes près d’un téléviseur.
Cependant, selon le type de téléviseur, les couleurs sur l’écran
peuvent être anormales.
En cas d’anomalie de couleur...
→ Mettez le téléviseur hors tension, puis remettez-le sous
tension au bout de 15 à 30 minutes.
Si l’anomalie de couleur persiste...
→ Eloignez davantage les enceintes du téléviseur.
Spécifications
SS-CR505H
SS-CN505H (Enceinte centrale)
Système d’enceintes 2 voies, blindage magnétique
Haut-parleurs Woofer: 13 cm, type conique × 2
Tweeter: 2,5 cm,
avec commande d’équilibrage
Type d’enceinte Bass reflex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée maximum: 150 W
Niveau de sensibilité 89 dB (1 W, 1 m)
Plage de fréquences de 85 à 50.000 Hz
Dimensions (l/h/p) Env. 430 Ч 170 Ч 190 mm,
grille avant non comprise
Poids Env. 5,7 kg
Accessoires fournis Cordon d’enceinte 2,5 m (1)
Pieds (4)
SS-SR505H (Enceinte arrière)
Système d’enceintes 2 voies
Haut-parleurs Pleine gamme: 13 cm, type conique
Tweeter: 2,5 cm,
avec commande d’équilibrage
Type d’enceinte Suspension acoustique
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée maximum: 120 W
Niveau de sensibilit 86 dB (1 W, 1 m)
Plage de fréquences de 85 à 50.000 Hz
Dimensions (l/h/p) Env. 170 Ч 250 Ч 100 mm,
grille avant non comprise
Poids Env. 2,5 kg
Accessoires fournis Cordon d’enceinte 10 m (2)
SS-CR305
SS-CN305 (Enceinte centrale)
Système d’enceintes 2 voies, blindage magnétique
Haut-parleurs Woofer: 12 cm, type conique × 2
Tweeter: 2,5 cm,
avec commande d’équilibrage
Type d’enceinte Bass reflex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée maximum: 120 W
Niveau de sensibilité 89 dB (1 W, 1 m)
Plage de fréquences de 85 à 20.000 Hz
Dimensions (l/h/p) Env. 380 Ч 150 Ч 168 mm,
grille avant non comprise
Poids Env. 3,5 kg
Accessoires fournis Cordon d’enceinte 2,5 m (1)
Pieds (4)
Precauciones
• Evite excitar continuamente el sistema de altavoces con un
vataje que sobrepase la potencia máxima de entrada del mismo.
• Antes de realizar las conexiones, desconecte el amplificador de
potencia a fin de evitar dañar el sistema de altavoces.
• Si la conexión de +/– es incorrecta, los tonos bajos parecerán
perderse, y la ubicación de los instrumentos se volverá obscura.
• La rejilla del altavoz del SS-CN305/SR305 y SS-CN205/SR205
no puede desmontarse. No trate de desmontar la rejilla del
SS-CN305/SR305 y SS-CN205/SR205. Si tratara de
desmontarlo, puede dañar el altavoz.
En caso de que observe irregularidades de color en la pantalla
de su televisor
Como el sistema de altavosces es de tipo magnéticamente
apantallado, podrá instalarse cerca de un televisor. Sin embargo,
es posible que todavía observe ciertas irregularidades de color en
la pantalla dependiendo del tipo de su televisor.
Si observa irregularidades de color...
→ Desconecte la alimentación del televisor, y vuelva a
conectarla después de 15 a 30 minutos.
Si vuelve a observar irregularidades de color...
→ Aleje el sistema de altavoces del televisor.
Especificaciones
SS-CR505H
SS-CN505H (Altavoz central)
Sistema de altavoces de 2 vías, magnéticamente apantallados
Unidades altavoces De graves: 13 cm (tipo cono) × 2
De agudos: 2,5 cm
(tipo excitación balanceada)
Tipo de caja acústica Reflectora de graves
Impedancia nominal 8 ohmios
Potencia admisible Potencia máxima de entrada: 150 W
Sensibilidad 89 dB (1 W, 1 m)
Gama de frecuencias 85 - 50.000 Hz
Dimensiones Aprox. 430 Ч 170 Ч 190 mm (an/al/prf),
sin incluir la rejilla frontal
Peso Aprox. 5,7 kg
Accesorios suministrados Cable para el sistema de altavoces 2,5 m (1)
Patas (4)
SS-SR505H (Altavoz trasero)
Sistema de altavoces de 2 vías
Unidades altavoces De gama completa: 13 cm (tipo cono)
De agudos: 2,5 cm
(tipo excitación balanceada)
Tipo de caja acústica Suspensión acústica
Impedancia nominal 8 ohmios
Potencia admisible Potencia máxima de entrada: 120 W
Sensibilidad 86 dB (1 W, 1 m)
Gama de frecuencias 85 - 50.000 Hz
Dimensiones Aprox. 170 Ч 250 Ч 100 mm (an/al/prf),
sin incluir la rejilla frontal
Peso Aprox. 2,5 kg
Accesorios suministrados Cable para el sistema de altavoces 10 m (2)
SS-CR305
SS-CN305 (Altavoz central)
Sistema de altavoces de 2 vías, magnéticamente apantallados
Unidades altavoces De graves: 12 cm (tipo cono) × 2
De agudos: 2,5 cm
(tipo excitación balanceada)
Tipo de caja acústica Reflectora de graves
Impedancia nominal 8 ohmios
Potencia admisible Potencia máxima de entrada: 120 W
Sensibilidad 89 dB (1 W, 1 m)
Gama de frecuencias 85 - 20.000 Hz
Dimensiones Aprox. 380 Ч 150 Ч 168 mm (an/al/prf),
sin incluir la rejilla frontal
Peso Aprox. 3,5 kg
Accesorios suministrados Cable para el sistema de altavoces 2,5 m (1)
Patas (4)
SS-SR305 (Enceinte arrière)
Système d’enceintes Pleine gamm
Haut-parleur 12 cm, type conique
Type d’enceinte Bass reflex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée maximum: 100 W
Niveau de sensibilité 86 dB (1 W, 1 m)
Plage de fréquences de 85 à 20.000 Hz
Dimensions (l/h/p) Env. 190 Ч 150 Ч 168 mm,
grille avant non comprise
Poids Env. 1,5 kg
Accessoires fournis Cordon d’enceinte 10 m (2)
SS-CR205
SS-CN205 (Enceinte centrale)
Système d’enceintes 2 voies, blindage magnétique
Haut-parleurs Woofer: 10 cm, type conique × 2
Tweeter: 2,5 cm,
avec commande d’équilibrage
Type d’enceinte Bass reflex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée maximum: 100 W
Niveau de sensibilité 88 dB (1 W, 1 m)
Plage de fréquences de 85 à 20.000 Hz
Dimensions (l/h/p) Env. 355 Ч 130 Ч 120 mm,
grille avant non comprise
Poids Env. 2,2 kg
Accessoires fournis Cordon d’enceinte 2,5 m (1)
Pieds (4)
SS-SR205 (Enceinte arrière)
Système d’enceintes Pleine gamme
Haut-parleur 10 cm, type conique
Type d’enceinte Bass reflex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée maximum: 100 W
Niveau de sensibilité 85 dB (1 W, 1 m)
Plage de fréquences de 85 à 20.000 Hz
Dimensions (l/h/p) Env. 177 Ч 130 Ч 120 mm,
grille avant non comprise
Poids Env. 1,2 kg
Accessoires fournis Cordon d’enceinte 10 m (2)
La conception et les spécifications sont modifiables sans préavis.
SS-SR305 (Altavoz trasero)
Sistema de altavoces De gama completa
Unidades altavoces 12 cm (tipo cono)
Tipo de caja acústica Reflectora de graves
Impedancia nominal 8 ohmios
Potencia admisible Potencia máxima de entrada: 100 W
Sensibilidad 86 dB (1 W, 1 m)
Gama de frecuencias 85 - 20.000 Hz
Dimensiones Aprox. 190 Ч 150 Ч 168 mm (an/al/prf),
sin incluir la rejilla frontal
Peso Aprox. 1,5 kg
Accesorios suministrados Cable para el sistema de altavoces 10 m (2)
SS-CR205
SS-CN205 (Altavoz central)
Sistema de altavoces 2 vías, magnéticamente apantallados
Unidades altavoces De graves: 10 cm (tipo cono) × 2
De agudos: 2,5 cm
(tipo excitación balanceada)
Tipo de caja acústica Reflectora de graves
Impedancia nominal 8 ohmios
Potencia admisible
Potencia máxima de entrada: 100 W
Sensibilidad 88 dB (1 W, 1 m)
Gama de frecuencias 85 - 20.000 Hz
Dimensiones Aprox. 355 Ч 130 Ч 120 mm (an/al/prf),
sin incluir la rejilla frontal
Peso Aprox. 2,2 kg
Accesorios suministrados Cable para el sistema de altavoces 2,5 m (1)
Patas (4)
SS-SR205 (Altavoz trasero)
Sistema de altavoces De gama completa
Unidades altavoces 10 cm (tipo cono)
Tipo de caja acústica Reflectora de graves
Impedancia nominal 8 ohmios
Potencia admisible Potencia máxima de entrada: 100 W
Sensibilidad 85 dB (1 W, 1 m)
Gama de frecuencias 85 - 20.000 Hz
Dimensiones Aprox. 177 Ч 130Ч 120 mm (an/al/prf),
sin incluir la rejilla frontal
Peso Aprox. 1,2 kg
Accesorios suministrados Cable para el sistema de altavoces 10 m (2)
Diseño y especificaciones sujetos a cambios sin previo aviso.

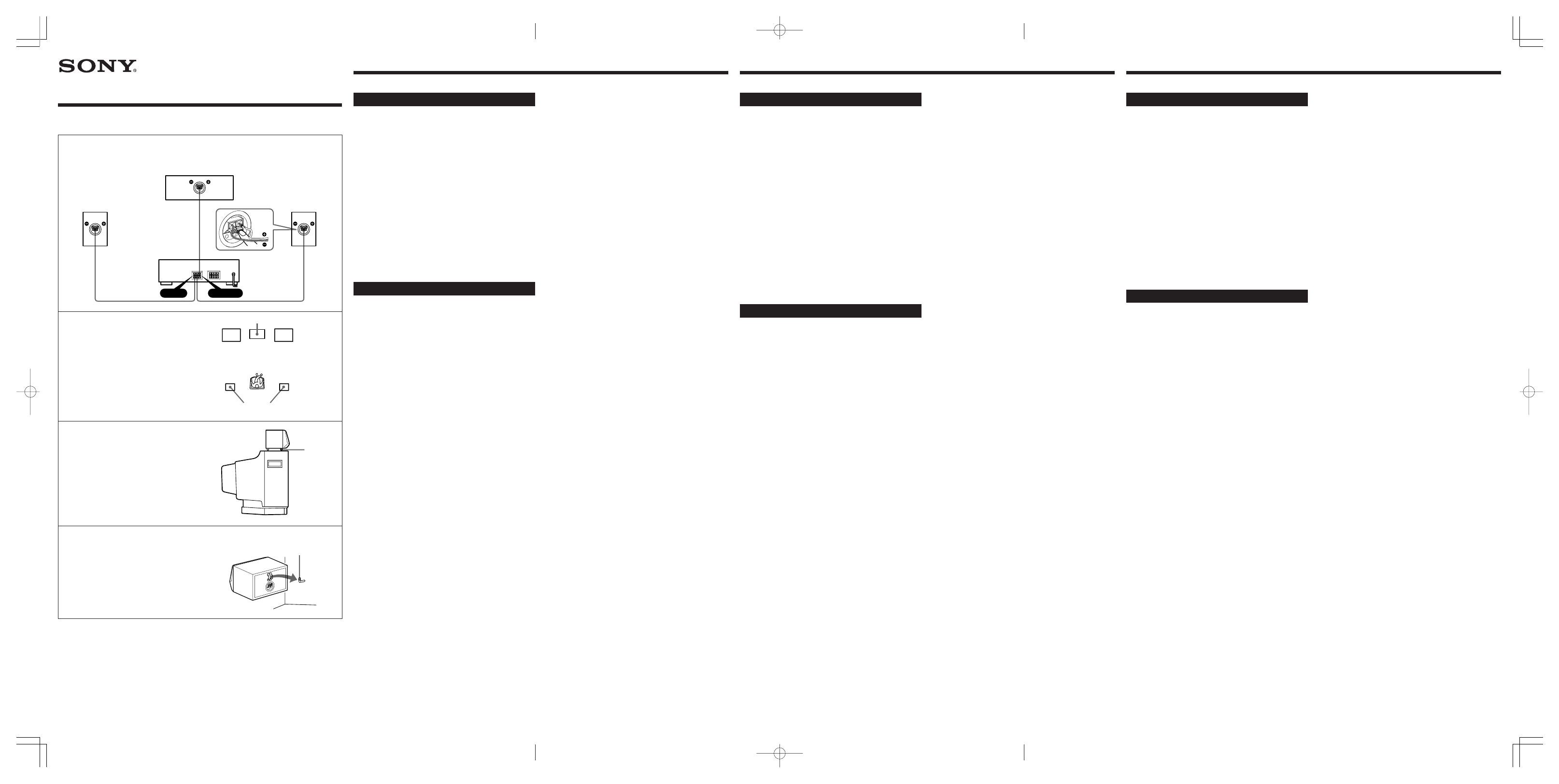

• When connecting to speaker terminals (REAR, CENTER)
• Connexion à des bornes d’enceintes (REAR, CENTER)
• Para realizar la conexión a los terminales para altavoces (REAR, CENTER)
• To use the systems as surround speaker system
• Utilisation comme système d’enceintes surround
• Para utilizar el sistema como altavoces perimétricos SS-CN505H/CN305/CN205
• To put the SS-CN505H/CN305/CN205 on your TV set,
attach a foot (supplied) to each bottom corner of the
speaker, and make sure that the speaker is
completely flat on top of the TV.
• Pour installer le système SS-CN505H/CN305/CN205
sur votre téléviseur, attachez un pied (fourni) dans
chaque coin sous l’enceinte, et vérifiez que l’enceinte
est bien à plat sur le dessus du téléviseur.
• Para colocar el SS-CN505H/CN305/CN205 sobre su
televisor, fíjele una pata (suministrada) a cada
esquina inferior del sistema, y cerciórese de que haya
quedado completamente nivelado sobre el televisor.
Feet
Pieds
Patas
• To hang SS-SR505H/SR305/SR205 with a hook on the
wall
• Suspension du système SS-SR505H/SR305/SR205 sur
un crochet au mur
• Para colgar el SS-SR505H/SR305/SR205 con un gancho
en una pared
Hook
Crochet
Gancho
SS-CN505H/CN305/CN205
SS-SR505H/SR305/SR205
(Right)
(Droite)
(Derecho)
SS-SR505H/SR305/SR205
(Left)
(Gauche)
(Izquierdo)
Amplifier
Amplificateur
Amplificador
Speaker System
SS-CR505H/CR305/CR205
4-234-104-11(1)
2001 Sony Corporation
Printed in China
SS-SR505H/SR305/SR205
