Lage und Funktion der Teile und Bedienelemente
Lage und Funktion der
Teile und
Bedienelemente
Vorderseite / Rückseite / Rechte
Seite
Vorderseite
Rechte Seite
Rückseite

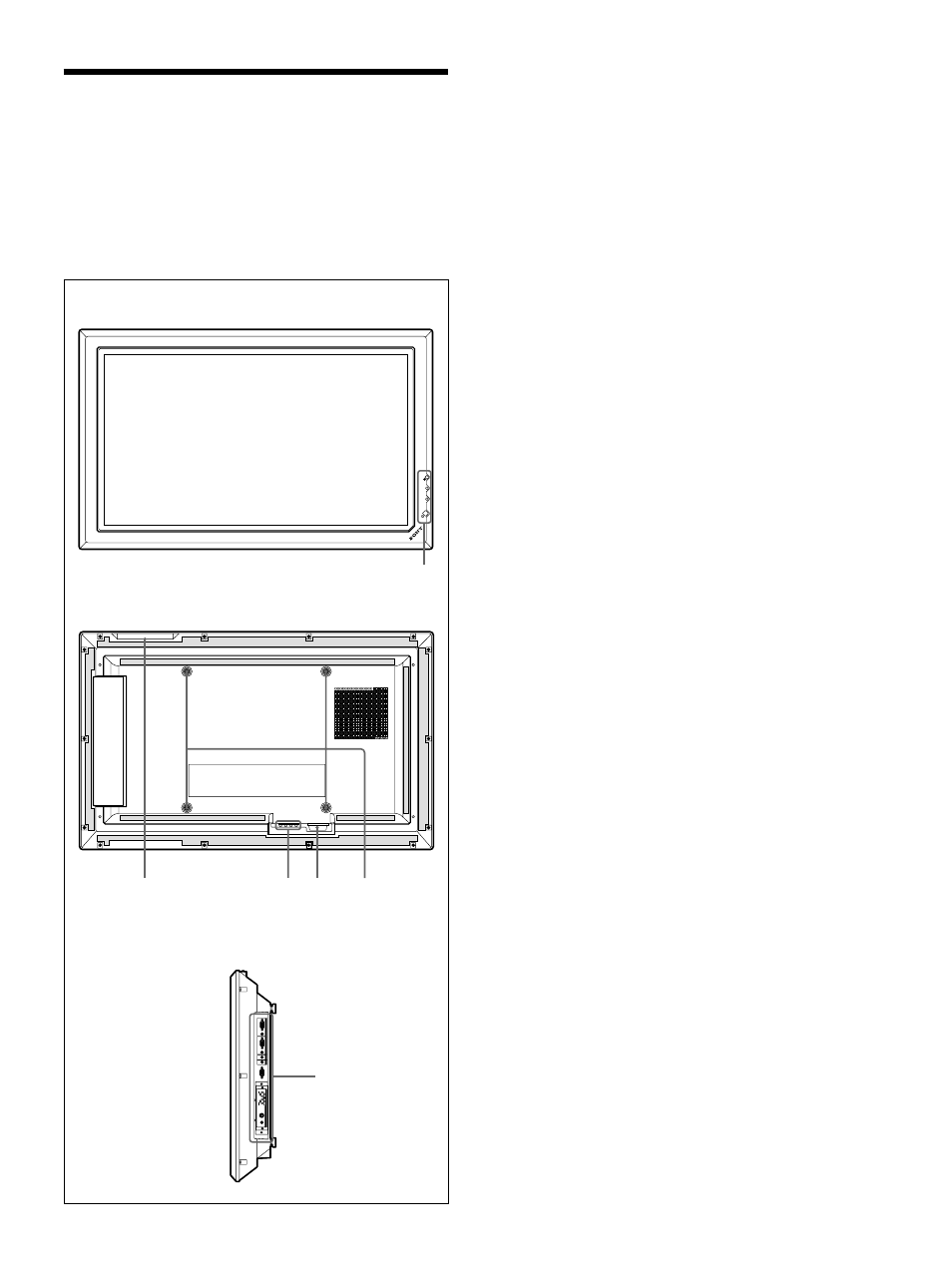

1 Bereich für Netzschalter 1 (Bereitschaft) /
Netzanzeige
Näheres zum Bereich für Netzschalter 1 (Bereitschaft) /
Netzanzeige finden Sie unter “Bereich für Netzschalter 1
(Bereitschaft) / Netzanzeige” auf Seite 8 (DE).
2 Steuertastenbereich
Näheres zum Steuertastenbereich finden Sie unter
“Steuertastenbereich (Oberseite)” auf Seite 8 (DE).
3 Netzbuchse - AC IN socket
Schließen Sie das mitgelieferte Netzkabel an diese
Buchse und an eine Netzsteckdose an. Sobald Sie das
Netzkabel angeschlossen haben, leuchtet die Anzeige
STANDBY rot, und der Monitor wechselt in den
Bereitschaftsmodus.
Nähere Informationen zum Netzkabel finden Sie unter
“Anschließen des Netzkabels” auf Seite 13 (DE).
4 Buchse SPEAKER (Audioausgang)
Die Audiosignale der auf dem Bildschirm angezeigten
Bilder werden ausgegeben, wenn an dieser Buchse
gesondert erhältliche Lautsprecher angeschlossen
sind.
5 Haken für Ständerbefestigung
Befestigen Sie mit diesen Haken den Ständer (nicht
mitgeliefert).
6 Anschlußfeld
Einzelheiten zum Anschlußfeld finden Sie unter
“Anschlußfeld” auf Seite 9 (DE).
O N
S TA N D B Y
1
3 2 5 4
6
INPUT 1 RGB /
YUV
A UDIO
INPUT 2
CONTR
O L S
REMO
TE
RGB /
YUV
A UDIO
IN
OUT
COMPOSITE IN
OUT
Y/C IN
A UDIO IN
VIDEO
Alle schattierten Bereiche in der Abbildung oben zeigen
Lüftungsöffnungen.
