43 DE
DE

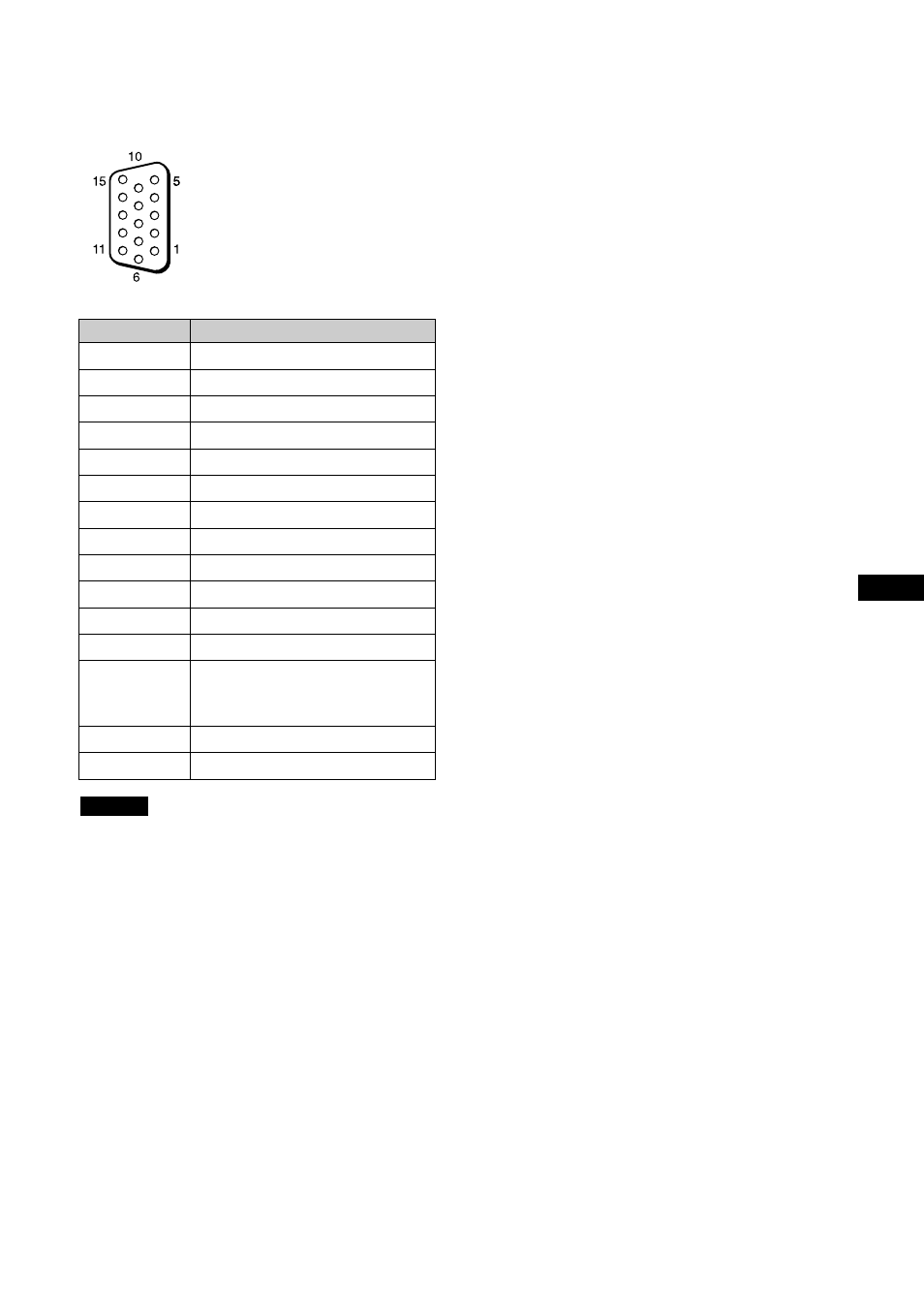

Stiftbelegung
HD15 RGB/COMPONENT (D-Sub, 15-polig)
Bei Farbdifferenzsignalen dürfen Sie keine
Synchronisationssignale an den Stiften 13 und 14 einspeisen.
Andernfalls wird das Bild unter Umständen nicht
einwandfrei angezeigt.
Stift-Nr. Signal
1 Videosignal Rot oder C
R
/P
R
2 Videosignal Grün oder Y
3 Videosignal Blau oder C
B
/P
B
4 Masse
5 Masse
6 Masse Rot
7 Masse Grün
8 Masse Blau
9 Nicht verwendet
10 Masse
11 Masse
12 SDA
13 Horizontales Synchronisations- oder
FBAS-Videosignal (als
Synchronisationssignal)
14 Vertikales Synchronisationssignal
15 SCL
Hinweis
