14

(ES)

INPUT A

S VIDEO

VIDEO

L AUDIO R

AUDIO OUT

AUDIO IN

MOUSE

AUDIO IN

MOUSE

INPUT A

S VIDEO

VIDEO

L AUDIO R

AUDIO OUT

Notas

• Ajuste la relación de aspecto mediante ASPECTO en

el menú AJUS ENTRAD en función de la señal de
entrada.

• Cuando conecte el proyector a un equipo 15k RGB/

componente de vídeo, seleccione la señal RGB o
componente con ENTRAD A en el menú AJUSTE.

• Utilice la señal de sincronización compuesta al

introducir la señal de sincronización externa del
equipo de 15k RGB/componente.

Lado derecho

Equipo 15k RGB/componente

Cable de señales
SMF-402 (no
suministrado)
Toma
fonográfica 3X

y

HD D-sub de

15 pines (macho)

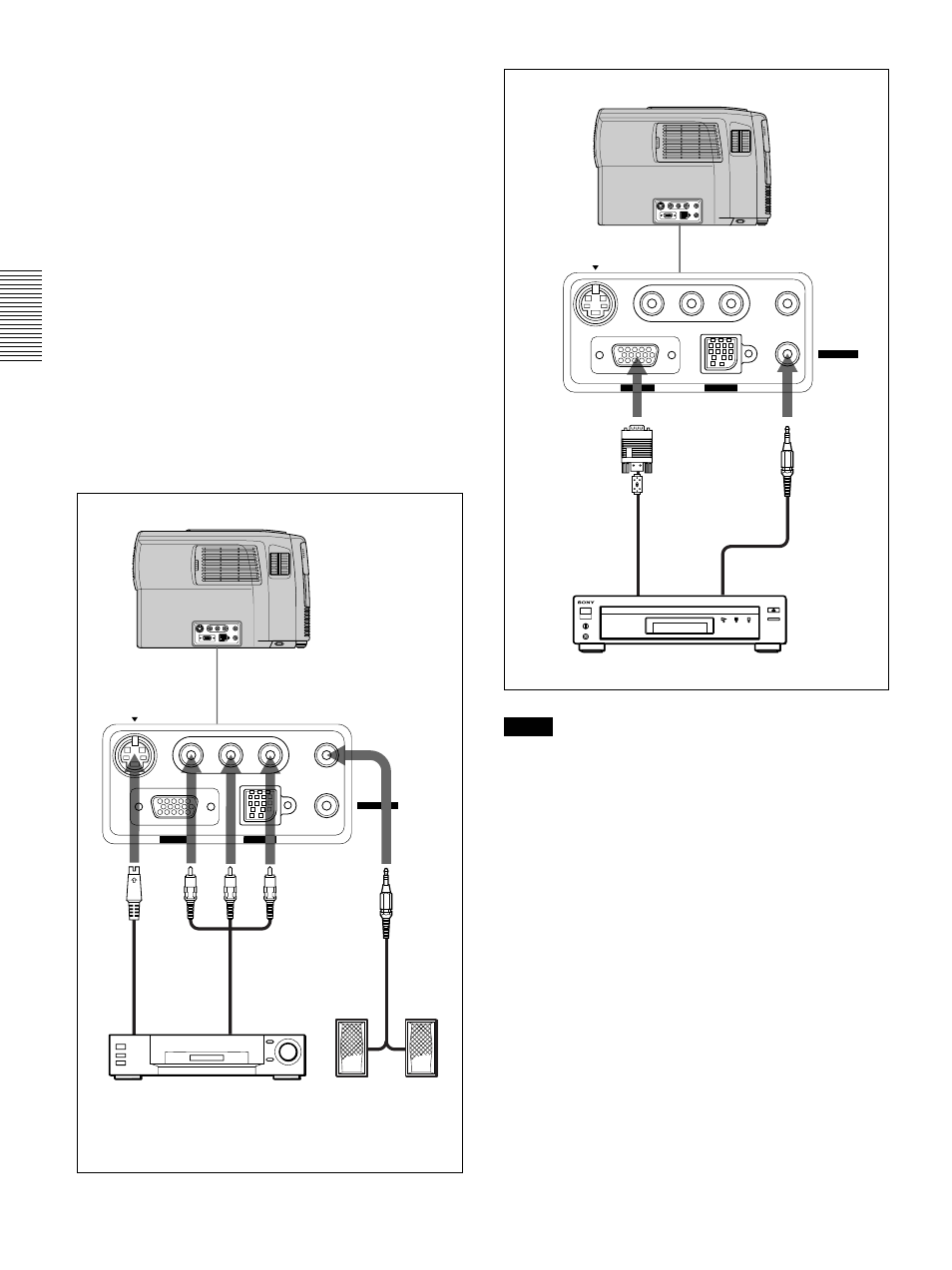

Conexión con una videograbadora/
equipo 15k RGB/componente

En esta sección se describe cómo conectar el
proyector con una videograbadora, altavoces activos
externos y equipo de 15k RGB/componente.
Para obtener información detallada sobre cómo
conectar un ordenador, consulte la página 12 (ES).
Consulte también los manuales de instrucciones del
equipo que vaya a conectar.

Al realizar conexiones, asegúrese de:

• apagar todos los equipos antes de realizar cualquier

conexión.

• utilizar cables adecuados para cada conexión.
• insertar los enchufes de los cables correctamente. Si

no inserta los enchufes por completo, puede
producirse ruido. Para desconectar un cable,
asegúrese de tirar del enchufe, no del propio cable.

Cable de
vídeo S (no
suministrado)

Cable de
audio/vídeo
(suministrado)

Altavoces activos

a salidas de
audio/vídeo

1)

a salida de
vídeo S

1)

Videograbadora

Lado derecho

1) Si las tomas S VIDEO y VIDEO están conectadas al equipo

externo, se seleccionará la señal de entrada de la toma
S VIDEO.

Cable de
conexión de
audio
estéreo (no
suministrado)

Conexión

a salida
RGB/
componente

a salida
de audio
