13

(FR)

MOUSE

AUDIO IN

S VIDEO

VIDEO

L AUDIO R

AUDIO OUT

INPUT A

AUDIO IN

MOUSE

S VIDEO

VIDEO

L AUDIO R

AUDIO OUT

INPUT A

Installation et pr

ojection

Lors de l’établissement des connexions :

• mettez tous les appareils hors tension avant tout

raccordement.

• utilisez les câbles appropriés pour chaque

raccordement.

• branchez correctement les fiches des câbles; des

fiches incomplètement enfichées génèrent souvent
des parasites. Pour débrancher un câble, saisissez-le
par la fiche, ne tirez pas sur le câble proprement dit.

Remarque

Le câble de souris fourni peut ne pas fonctionner
correctement en fonction de votre ordinateur.

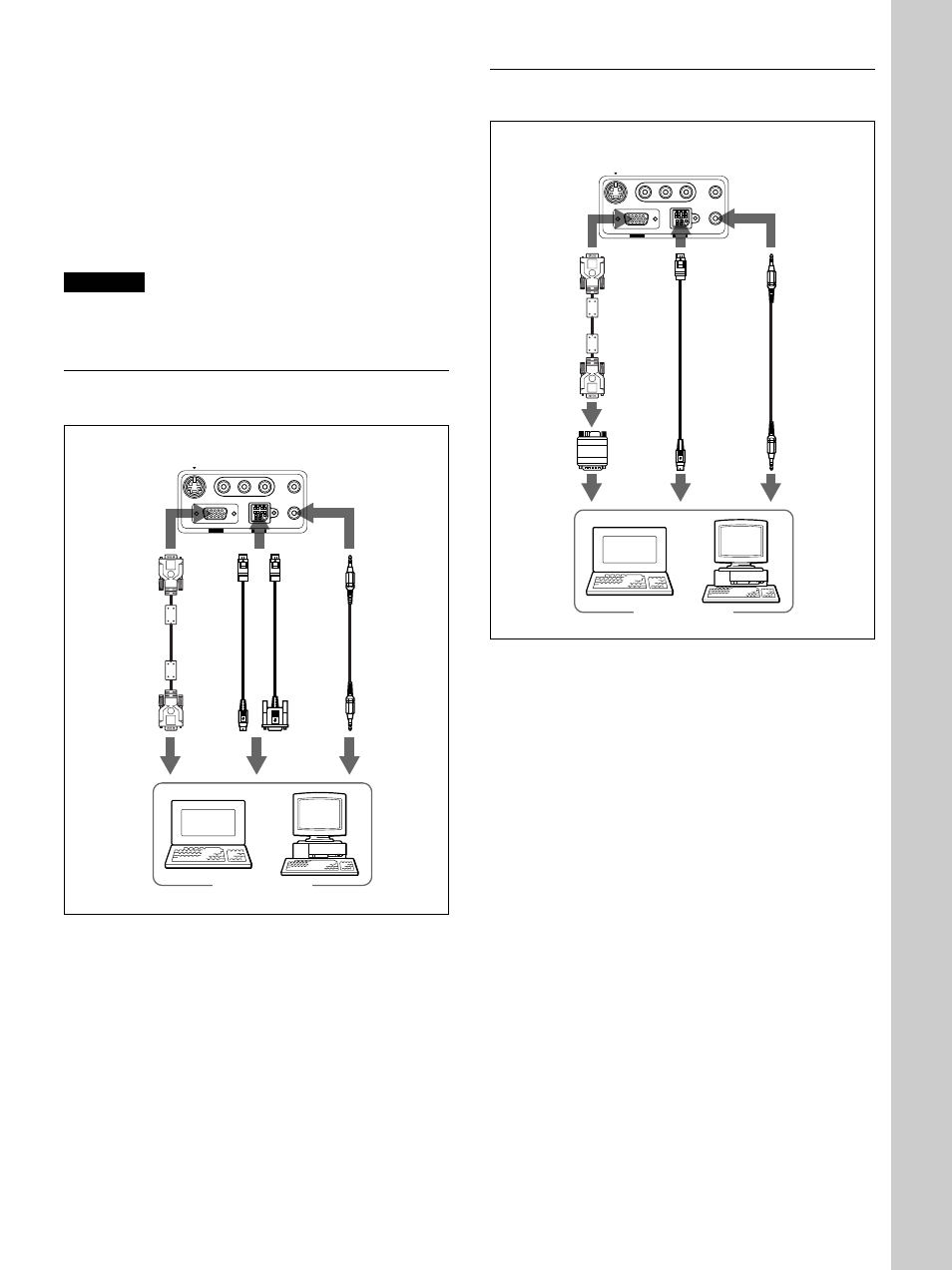

Raccordement à un ordinateur compatible
IBM PC/AT

Raccordement à un ordinateur Macintosh

Ordinateur

Côté droit

Câble de
souris
SIC-S21
pour port
série (non
fourni)

vers le
port
série

vers le
port pour
souris

Câble de
souris
SIC-S22
pour port
PS/2
(fourni)

vers la
sortie
moniteur

Câble de
connexion
audio stéréo
(non fourni)

vers la
sortie
audio

Côté droit

Câble de
souris SIC-
S20 (non
fourni)

vers le
port
pour
souris

vers la
sortie
audio

Câble de
connexion
audio
stéréo
(non
fourni)

vers la
sortie
moniteur

Câble HD
D-sub à 15
broches
(fourni)

Adaptateur
de signal
(non
fourni)

ou

Ordinateur

Câble HD
D-sub à 15
broches
(fourni)

Raccordement
