INTRODUÇÃO
Use este guia para instalar os produtos AVerMedia® AVerTV e AVerMedia®
AVerTV Studio, que operam com padrão estéreo A2, NICAM ou SAP. Com esses
produtos, é possível assistir a TV, gravar em disco rígido seus programas e vídeos
favoritos, assistir a uma reprise de TV, capturar imagens, tocar CD de música e
realizar videoconferências no PC. Se você adquiriu o modelo
AVerMedia® AVerTV
Studio, é possível até escutar rádio FM!
CONTEÚDO DA EMBALAGEM
• Placa de Captura/Sintonia de TV • Cabo de Áudio Estéreo
• CD de Instalação • Guia Rápido de Instalação
• Antena de Rádio FM (AVerMedia® AVerTV Studio apenas)
Se você adquiriu um modelo com controle remoto, a embalagem também
contém:
• Controle Remoto
(baterias incluídas)
• Cabo do Sensor de Infravermelho
• Cabo 2-em-1
(Conector Mini-Din de 8 pinos para S-Video/Controle Remoto)
Requisitos de Sistema
Os requisitos do sistema estão claramente descritos na embalagem do produto. Antes
de instalar a placa
AVerMedia® AVerTV ou AVerMedia® AVerTV Studio e o
programa, certifique-se de que seu PC atenda aos requisitos relacionados.
INSTALAÇÃO DO HARDWARE
Passo 1. Instalação da Placa no PC
1. Remover a tampa do gabinete do PC.
2. Inserir a placa de captura/sintonia num slot
de expansão PCI disponível na placa-mãe.
3. Instalar a tampa do gabinete do PC.
Passo 2. Conexões
As placas AVerMedia® AVerTV e AVerMedia® AVerTV Studio têm conectores
iguais, exceto a entrada "FM" presente no modelo AVerMedia® AVerTV Studio. A
entrada "REMOTE" está disponível nos modelos com controle remoto.

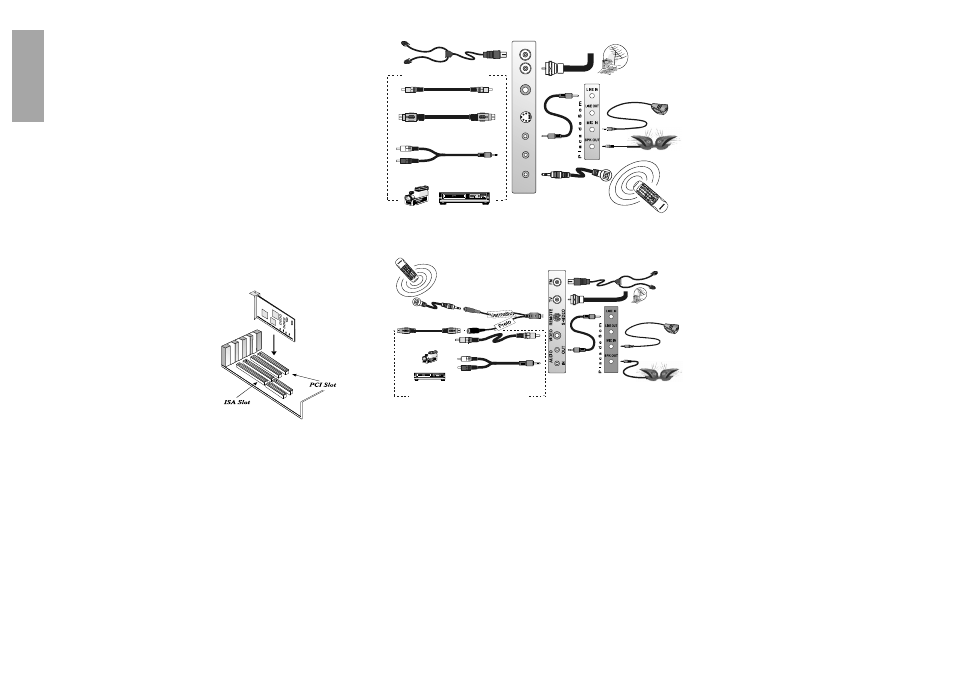

A figura na página seguinte mostra claramente como conectar cada cabo.
RE
M
O
TE
AUDI
O S
-V
IDE
O
VID
E
O
TV
F M
IN
OU
T
Antena de TV/Cabo
Cabo do Sensor de
Infravermelho
(opcional)
Antena de Rádio FM
(AVerMedia AVerTV Studio apenas)
Cabo de
Áudio Estéreo
Caixas Amplificadas Externas
Microfone
(não fornecido)
Videocassete
À Saída de Vídeo/S-Video e às Saídas de
Áudio Esquerda e Direita da Fonte de Vídeo
Filmadora
Cabo de S-Video
(não fornecido)
Conexão a uma Fonte de Vídeo
Cabo de Vídeo
(não fornecido)
Cabo de Áudio
(não fornecido)
Remote Control
(opcional)
Se você possui o cabo com conector Mini-Din de 8 pinos para S-Video/controle
remoto, siga o diagrama abaixo para fazer as conexões.
Cabo 2-em-1
Antena de TV/Cabo
Cabo do Sensor de Infravermelho
(opcional)
Antena de Rádio FM
(AVerMedia AVerTV Studio apenas)
Cabo de
Áudio
Estéreo
Caixas Amplificadas Externas
Microfone
(não fornecido)
Videocassete
À Saída de Vídeo/S-Video e às Saídas de
Áudio Esquerda e Direita da Fonte de Vídeo
Filmadora
Cabo de S-Video
(não fornecido)
Conexão a uma Fonte de Vídeo
Cabo de Vídeo
(não fornecido)
Cabo de Áudio
(não fornecido)
Remote Control (opcional)
INSTALAÇÃO DO DRIVER
Depois de instalar corretamente a placa, ligue o computador. Ao iniciar o
computador pela primeira vez, o sistema detectará automaticamente o novo
dispositivo.
Basta seguir os procedimentos de instalação e reiniciar o
computador quando solicitado.
1 2
