La ilustración siguiente muestra cómo
conectar un sintonizador vía satélite o un
decodificador.
No es necesario conectar todos los cables.
Conecte los cables de audio y vídeo de acuerdo
con las tomas de sus dispositivos.
Notas
• Si conecta cables digitales ópticos, inserte las
clavijas en línea recta hasta que encajen en su sitio.
• No doble ni ate los cables digitales ópticos.
Sugerencia
Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.

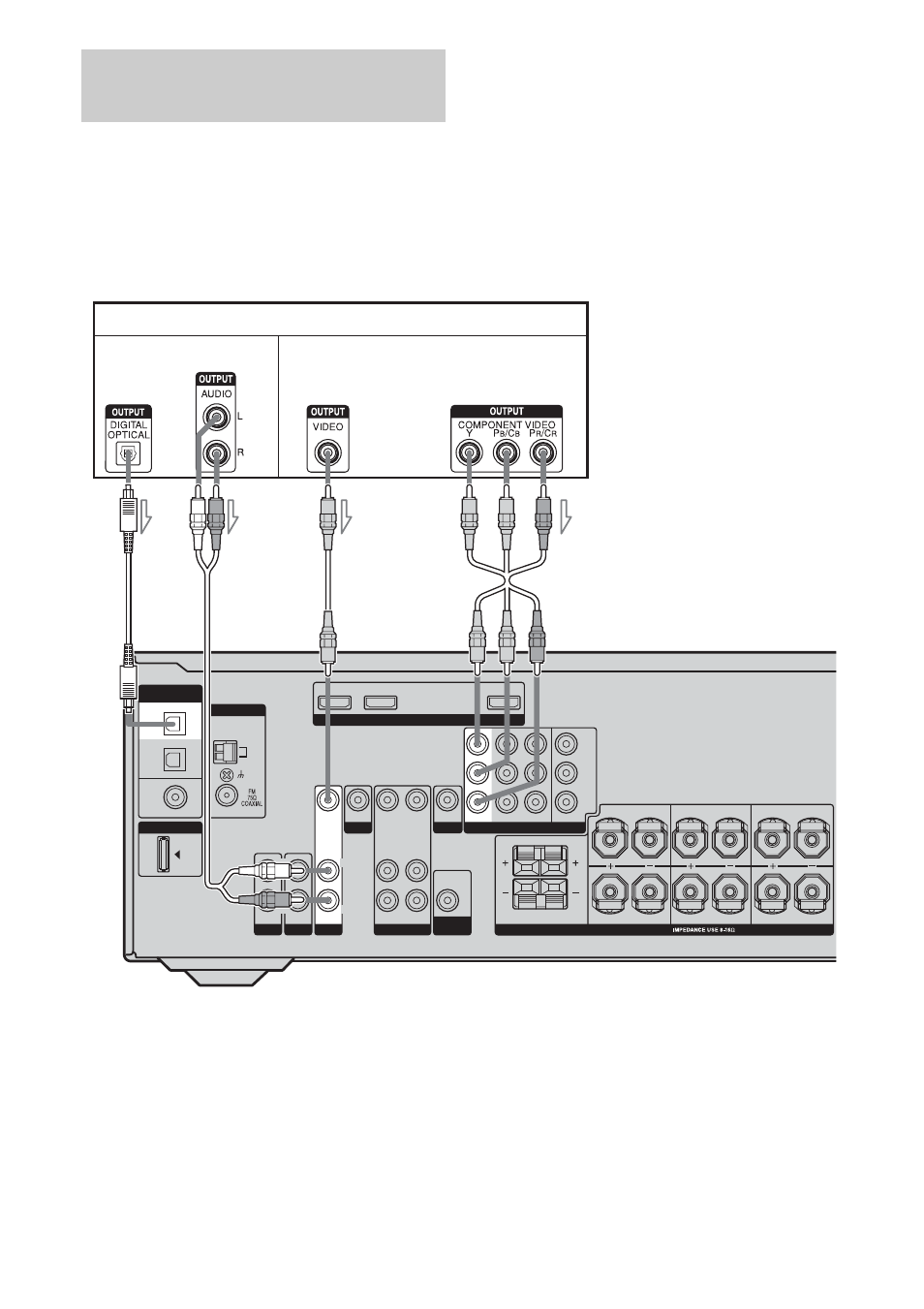

Conexión de un sintonizador vía
satélite/decodificador
DMPORT
ANTENNA
AM
HDMI
VIDEO 2/BD IN
TV
IN
SA-CD/CD
IN
DVD
VIDEO IN
VIDEO 1
AUDIO OUT
VIDEO OUT VIDEO OUT
AUDIO IN
AUDIO OUT
VIDEO IN
L
R
L
R
SUB
WOOFER
MONITOR
SPEAKERS
FRONT B FRONT A
L
L
R
R
SURROUND
L
R
CENTER
SURROUND BACK
SAT
AUDIO IN
VIDEO IN
L
R
SAT IN
COMPONENT VIDEO
DVD IN VIDEO 1 IN
Y
P B /C B
P R /C R
MONITOR OUT
DIGITAL
(ASSIGNABLE)
OPTICAL
DVD
IN
COAXIAL
VIDEO 1
IN
SAT
IN
DVD IN OUT
Sintonizador vía satélite/decodificador
A B C D
A Cable digital óptico (no suministrado)
B Cable de audio (no suministrado)
C Cable de vídeo (no suministrado)
D Cable de componente de vídeo (no suministrado)
Señales de audio Señales de vídeo
