22 ES

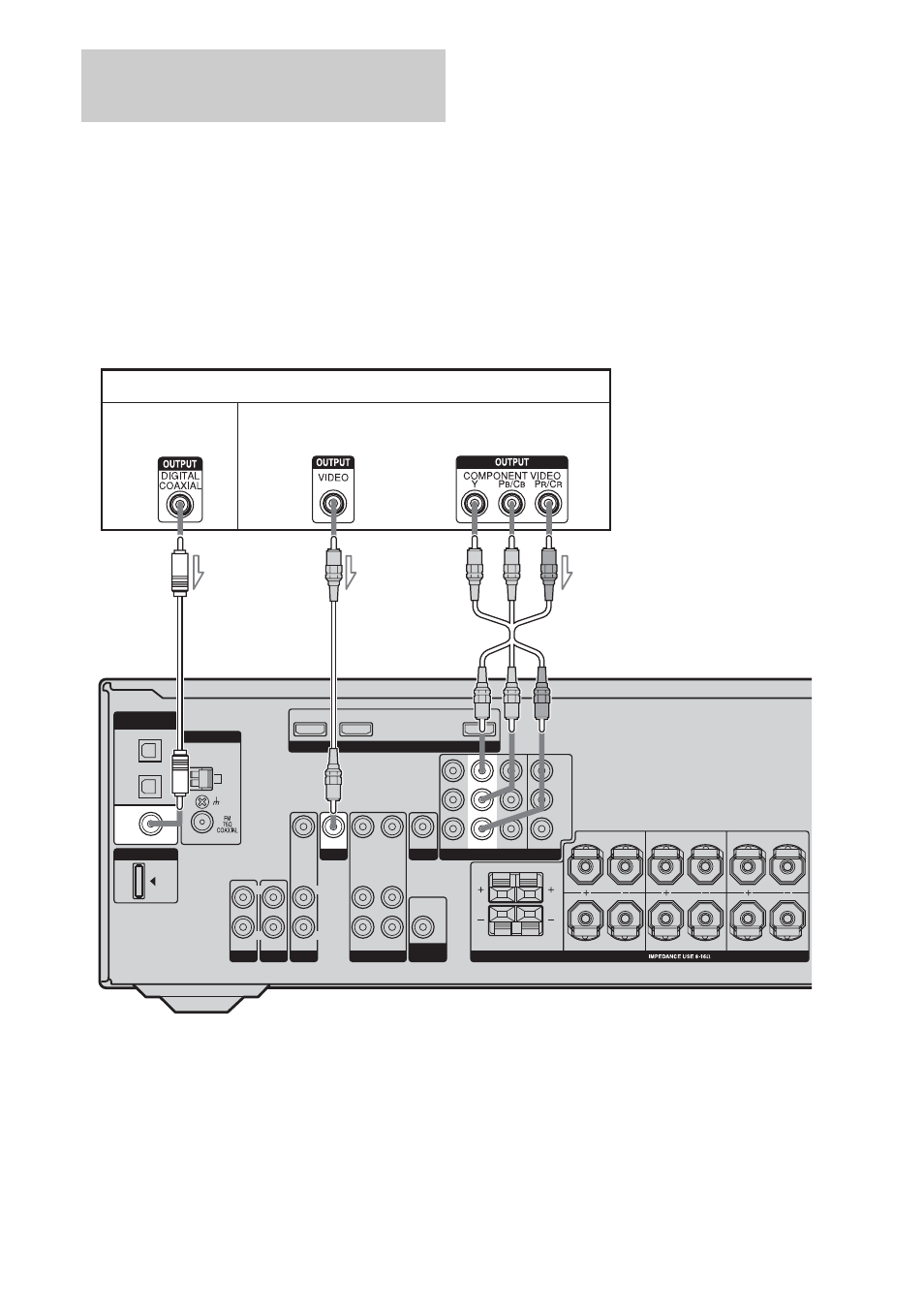

Las siguientes ilustraciones muestran cómo
conectar un reproductor/grabadora de DVD.
No es necesario conectar todos los cables.
Conecte los cables de audio y vídeo de acuerdo
con las tomas de sus dispositivos.
Nota
Para recibir audio digital multicanal a través del
reproductor de DVD, establezca el ajuste de salida
de audio digital en el reproductor de DVD. Consulte
el manual de instrucciones suministrado con el
reproductor de DVD.
Sugerencia
Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.
Conexión de un reproductor de DVD
Conexión de un reproductor/
grabadora de DVD
DMPORT
ANTENNA
AM
HDMI
DVD IN VIDEO 2/BD IN OUT
TV
IN
SA-CD/CD
IN
SAT
AUDIO IN
VIDEO IN
VIDEO 1
AUDIO OUT
VIDEO OUT VIDEO OUT
AUDIO IN
AUDIO OUT
VIDEO IN
L
R
L
R
L
R
SUB
WOOFER
MONITOR
SPEAKERS
FRONT B FRONT A
L
L
R
R
SURROUND
L
R
CENTER
SURROUND BACK
DVD
VIDEO IN
DIGITAL
(ASSIGNABLE)
OPTICAL
SAT
IN
DVD
IN
COAXIAL
VIDEO 1
IN
SAT IN
COMPONENT VIDEO
DVD IN VIDEO 1 IN
Y
P B /C B
P R /C R
MONITOR OUT
Reproductor de DVD
A B C
A Cable digital coaxial (no suministrado)
B Cable de vídeo (no suministrado)
C Cable de componente de vídeo (no suministrado)
Señales de audio Señales de vídeo
