Começar
4 P
Desempacotamento
Verifique se os acessórios abaixo apresentados foram
fornecidos juntamente com o leitor de CD:
• Cabo de ligação áudio (1)
• Telecomando (remoto) (1)
• Pilhas SUM-3 (NS) da Sony (2)
•
Estabilizador (1)
Introdução das pilhas no telecomando
Pode utilizar o telecomando fornecido para controlar
as funções do leitor.
Introduza duas pilhas R6 (tamanho AA) fazendo
coincidir os pólos + e – com as indicações do
compartimento de pilhas. Se utilizar o telecomando,
aponte-o na direcção do sensor remoto g do leitor.

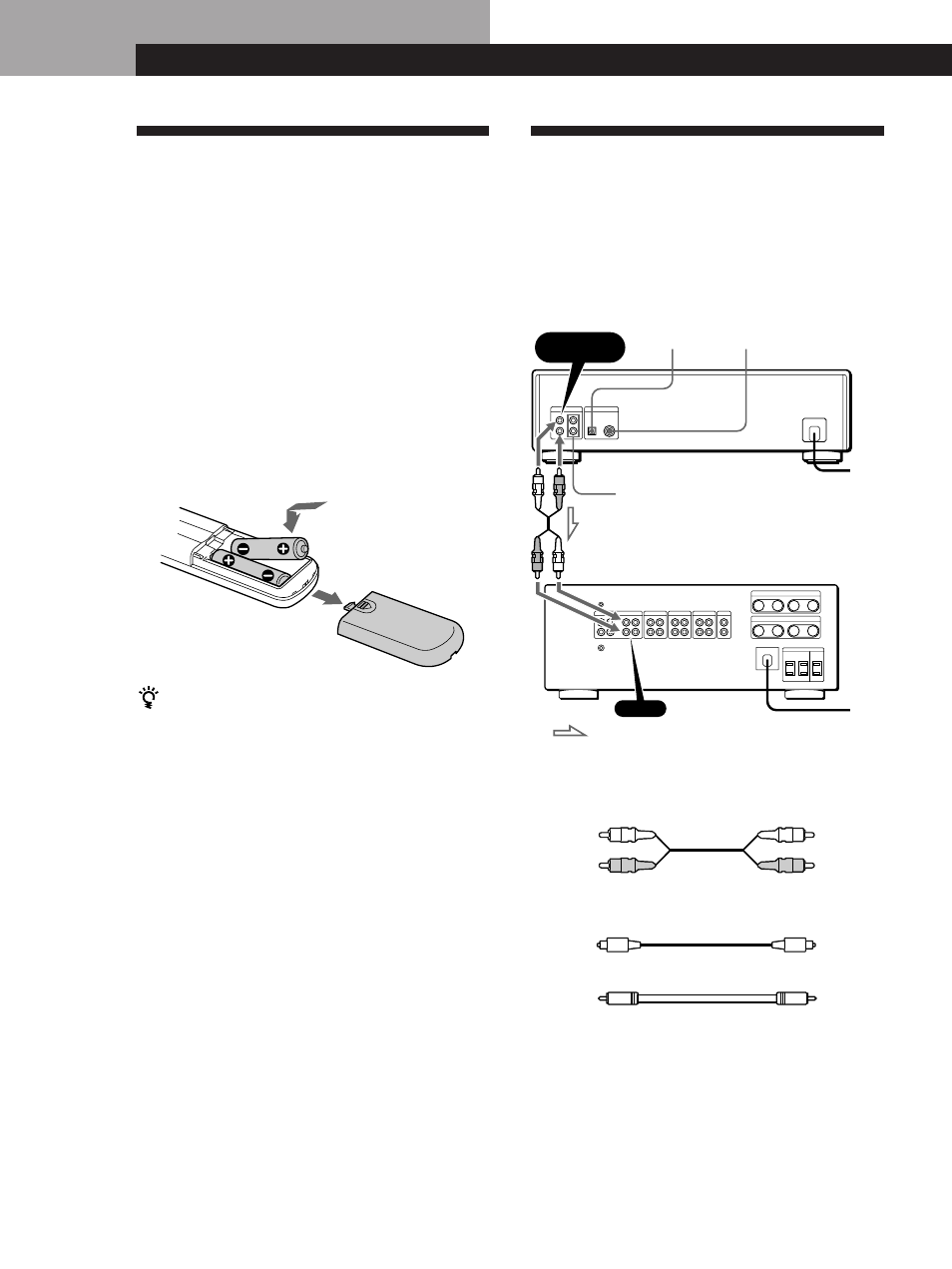

Ligações do sistema
Panorâmica geral
Esta secção descreve como se liga o leitor de CD ao
amplificador. Não se esqueça de desligar todos os
componentes do sistema antes de efectuar as ligações
necessárias.
Ligações
pSe efectuar ligações analógicas
Durante a ligação de um cabo de áudio, faça
coincidir o cabo com um código de cores com os
jacks correctos dos componentes: Vermelho (direita)
a Vermelho e Branco (esquerda) a Branco. Efectue
correctamente as ligações para evitar ruídos durante
a reprodução.
Quando deve substituir as pilhas
Em condições de utilização normal, as pilhas duram
cerca de seis meses. Substitua as pilhas velhas por pilhas
novas, se o telecomando deixar de controlar as funções
do leitor.
Notas
• Não coloque o telecomando em locais demasiado quentes
ou húmidos.
• Não deixe cair objectos estranhos para dentro da caixa, em
especial quando estiver a substituir as pilhas.
• Não exponha o sensor remoto à luz directa dos raios solares
ou à luz emitida por aparelhos de iluminação, pois pode
danificá-lo.
• Se não utilizar o telecomando durante um longo período de
tempo, retire as pilhas para evitar os danos provocados
pelo derramamento e pela corrosão do líquido das pilhas.
A uma tomada CA
: Fluxo de sinal
A uma tomada CA
LINE OUT
VARIABLE
DIGITAL OUT
OPTICAL DIGITAL OUT
COAXIAL
Leitor de CD
Amplificador
Quais são os cabos requeridos?
pSe efectuar ligações analógicas
• Cabo de áudio (fornecido) (1)
Branco
(L)
Vermelho
(R)
Branco
(L)
Vermelho
(R)
pSe efectuar ligações digitais
•
Cabo óptico POC-15 (não fornecido)
•
Cabo coaxial (não fornecido)
LINE OUT
FIXED
CD
