Air King Professional Series 48" models - Manual (Page 7)

3. Il est fortement recommandé qu’un clapet anti-retour soit installé pour
prévenir que l’air extérieur circule vers la maison. Choisir un clapet anti-
retour (disponible séparément) de taille appariant le diamètre de l’adaptateur
de sortie. Fixer le clapet anti-retour dans l’adaptateur de sortie, faire
l’ajustement serré dans l’ouverture ronde de l’adaptateur jusqu’à ce qu’il
soit complètement inséré, en vous assurant que le clapet s’ouvre en
provenance de la hotte sinon le débit d’air sera restreint (Figure 3).
AVERTISSEMENT:
VOUS ASSURER QUE L’ALIMENTATION EST
COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
AVERTISSEMENT:
LORS DE DECOUPE OU DE PERCAGE DANS
UN MUR NE PAS ENDOMMAGER DE FILAGE ELECTRIQUE OU AUTRES UTILITES
DISSIMULEES.
SECTION 3
Mesurage de l’installation de la hotte
1. Les mesures pour l’installation seront personnalisées à votre emplacement
spécifique et dépendront de la hauteur exacte du plafond, de la distance
de la surface de cuisson, de la hauteur de l’armoire ou du soffite, ainsi que
d’autres facteurs et doivent être ajustées en conséquence. La hotte doit
être montée à un minimum de 60,1 cm et à un maximum de 91,4 cm de la
surface de cuisson (Figure 4).
SECTION 4
Installation du clapet anti-retour
1. Si un clapet anti-retour optionnel de Série BS sera utilisé, celui-ci doit être
installé avant le couvert de la hotte parce que le couvert de la hotte couvrira
les vis de montage du clapet anti-retour. Référez-vous aux instructions
comprises avec le clapet anti-retour pour l’installation.
www.airkinglimited.com 111597000 Rev. A 5-07
INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT:
VOUS ASSURER QUE L’ALIMENTATION EST
COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
SECTION 1
Préparation de la hotte de cuisinière
1. Sortir la hotte de son emballage et confirmer que toutes les pièces sont
présentes. En plus de la hotte, vous devriez avoir :
1 - Contenu de l’emballage :
3 - Vis à bois de 5,1 cm
8 - Vis à bois de 1,9 cm
(modèles de 91,44 cm: 12 / modèles de 106,68, 121,92 cm: 16)
4 - Ancrages muraux (modèles de 91,44 cm: 6 / modèles de 106,68, 121,92 cm: 8)
Modèles de 76,2 cm : 2 – gros déflecteurs PHGB3, un espaceur
Modèles de 91,44 cm : 2 - gros déflecteurs PHGB3, un petit déflecteur PHGB1
Modèles de 106,68 cm : 2 - gros déflecteurs PHGB3, un déflecteur moyen PHGB2
Modèles de 121,92 cm : 2 - gros déflecteurs PHGB3, deux espaceurs
1 - Dalot à graisse
1 - Bande de montage en bois
1 - Feuillet d’instruction/de sécurité
REMARQUE : Certaines hottes peuvent être expédiées avec protecteur en plastique
collé à la hotte. Il est recommandé de le laisser en place durant l’installation pour
protéger la hotte contre les égratignures. Enlever une fois l’installation complétée.
SECTION 2
Conduits
AVERTISSEMENT:
TOUS LES CONDUITS DOIVENT ÊTRE
CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
AVERTISSEMENT:
POUR RÉDUIRE LES RISQUES D’INCENDIE,
UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.

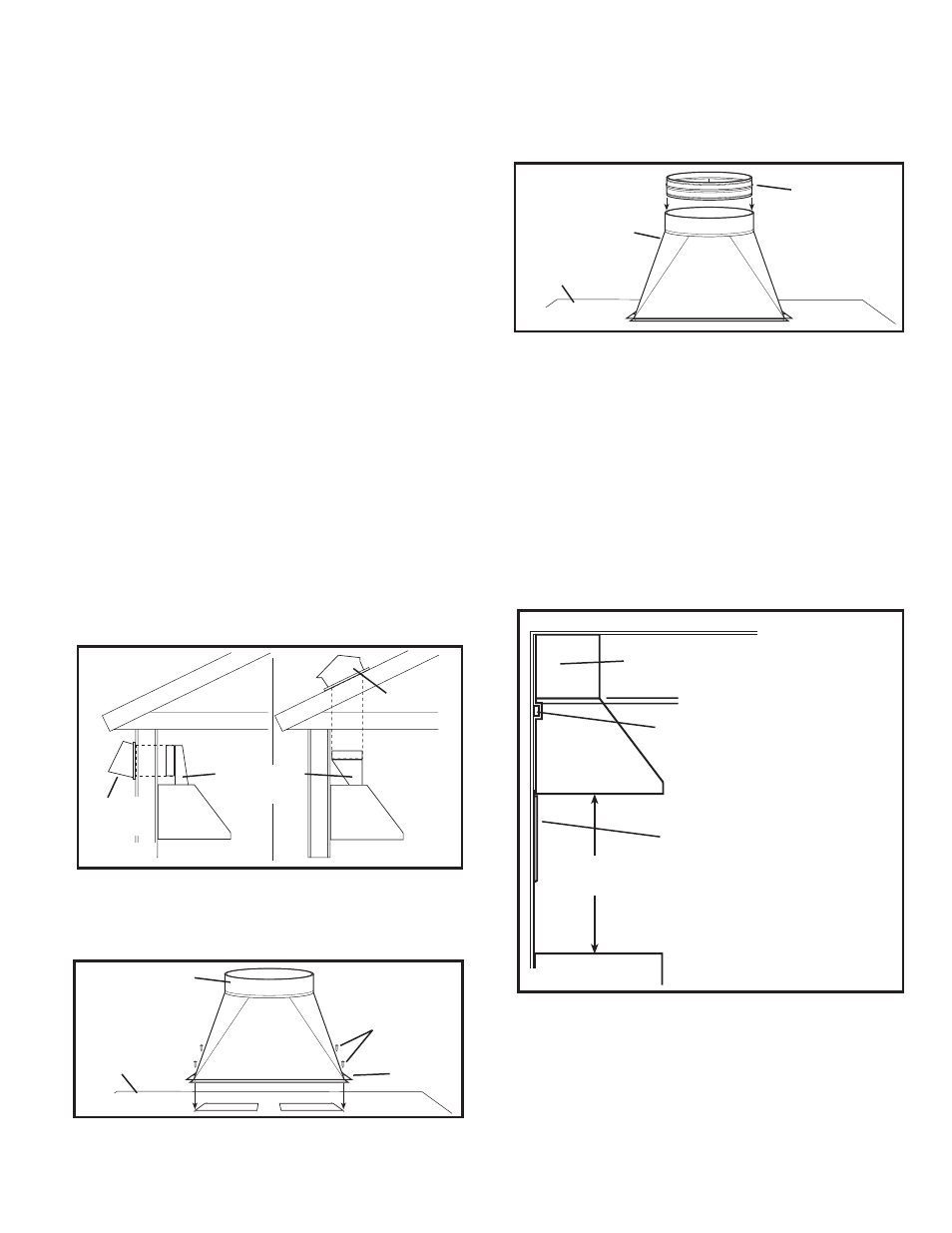

1. Déterminer le type de conduits dont vous aurez besoin (Figure 1).
2. Installer l’adaptateur mural de la bonne taille requise (disponible séparément)
à la hotte en appariant les quatre trous sur la bride de l’adaptateur aux
quatre trous correspondants sur la hotte et fixer en place avec les vis
comprises. Assurez-vous que le joint est étanche autour de l’adaptateur
en sécurisant tous les raccords avec du ruban de gaine (Figure 2).
7 of 16
Figure 1
Horizontal
Vertical
Chapeau
de toit
Chapeau
mural
Adaptateur
de sortie
Hotte
Figure 4
Surface de cuisson
Clapet anti-retour optionnel
Soffites ou armoire
Bande de montage en bois
Plafond
60,96 cm -
91,44 cm
1,9 cm
Adaptateur de
sortie
Bride
Vis
Hotte
Figure 2
Adaptateur de
sortie
Hotte
Clapet
Figure 3
