3.

Es altamente recomendable la instalación de un regulador de corriente invertida
de aire para evitar que el aire exterior vuelva a ingresar a la casa. Elija un
regulador de corriente invertida de aire (disponible por separado) del tamaño
adecuado para coincidir con el diámetro del adaptador de salida. Adose el
regulador de corriente invertida de aire al adaptador de salida, oprima hasta
introducirlo en la abertura redonda del adaptador hasta que esté completamente
apoyado, asegurándose que el regulador se abra hacia fuera de la campana,
de lo contrario el flujo de aire quedará restringido (Figura 3).

CUIDADO:

ASEGÚRESE QUE EL SUMINISTRO ELÉCTRICO ESTÉ

APAGADO EN UN PANEL DE SERVICIO ANTES DE COMENZAR LA INSTALACIÓN.

PRECAUCIÓN:

AL PERFORAR O TALADRAR UNA PARED O UN

CIELORRASO, NO DAÑE EL CABLEADO ELÉCTRICO NI OTROS SERVICIOS
EMPOTRADOS.

SECCIÓN 3

Mediciones para la instalación de la campana

1.

Las mediciones para la instalación deben adaptarse a su ubicación
específica y dependerán de la altura exacta del cielorraso, la distancia
montada desde la superficie de cocina, las alturas del gabinete o del plafón
de alero, además de otros factores y deberán ser ajustadas conforme a
ellos. La campana debe montarse a un mínimo de 609,6 mm y a un máximo
de 914,4 mm de la superficie de la cocina (Figura 4).

SECCIÓN 4

Instalación del protector contra salpicaduras

1.

Si se va a utilizar un protector contra salpicaduras opcional de la Serie BS,
el mismo debe ser instalado antes de la bóveda de la campana porque dicha
bóveda cubrirá los tornillos de montaje del protector contra salpicaduras.
Consulte las instrucciones incluidas con el protector contra salpicaduras
para la instalación.

www.airkinglimited.com

111597000 Rev. A 5-07

INSTRUCCIONES DE INSTALACIÓN

CUIDADO:

ASEGÚRESE QUE EL SUMINISTRO ELÉCTRICO ESTÉ

APAGADO EN UN PANEL DE SERVICIO ANTES DE COMENZAR LA INSTALACIÓN.

SECCIÓN 1

Preparación de la campana extractora

1.

Desempaque la campana de la caja y confirme que todas las piezas estén
presentes. Además de la campana usted debe tener:

1 - Paquete conteniendo:

3 - Tornillos de madera de 50,80 mm
8 - Tornillos de madera de 19,05 mm

(modelos de 914 mm: 12 / modelos de 1067, 1219 mm: 16)

4 - anclajes de pared

(modelos de 914 mm: 6 / modelos de 1067, 1219 mm: 8)

Modelos de 762 mm: 2 deflectores grandes PHGB3, un espaciador
Modelos de 914 mm: 2 deflectores grandes PHGB3, un deflector pequeño PHGB1
Modelos de 1067 mm: 2 deflectores grandes PHGB3, un deflector PHGB2 mediano
Modelos de 1219 mm: 2 deflectores grandes PHGB3, dos espaciadores

1 - Canaleta para grasa
1 - Listón de madera para montaje
1 - Hoja de instrucciones/seguridad

NOTA: Algunas campanas pueden ser despachadas con un plástico protector
adherido a la campana extractora. Se recomienda dejar dicho plástico en su
lugar durante la instalación para proteger a la campana de raspaduras. Retire
cuando se haya completado la instalación.

SECCIÓN 2

Componentes para conductos

CUIDADO:

TODAS LAS TUBERÍAS DEBEN CUMPLIR CON LOS CÓDIGOS

DE CONSTRUCCIÓN LOCALES Y NACIONALES.

PRECAUCIÓN:

PARA REDUCIR EL RIESGO DE INCENDIO, USE

SÓLO TUBERÍAS DE METAL.

1.

Determine el tipo de conducto que va a requerir (Figura 1).

2.

Instale el adaptador de salida del tamaño adecuado (disponible por
separado) a la campana haciendo coincidir los cuatro orificios en la brida
del adaptador con los cuatro orificios correspondientes en la campana y
asegure en su lugar con los tornillos suministrados. Garantice un sellado
hermético alrededor del adaptador asegurando todas las conexiones con
cinta de embalar (Figura 2).

12 of 16

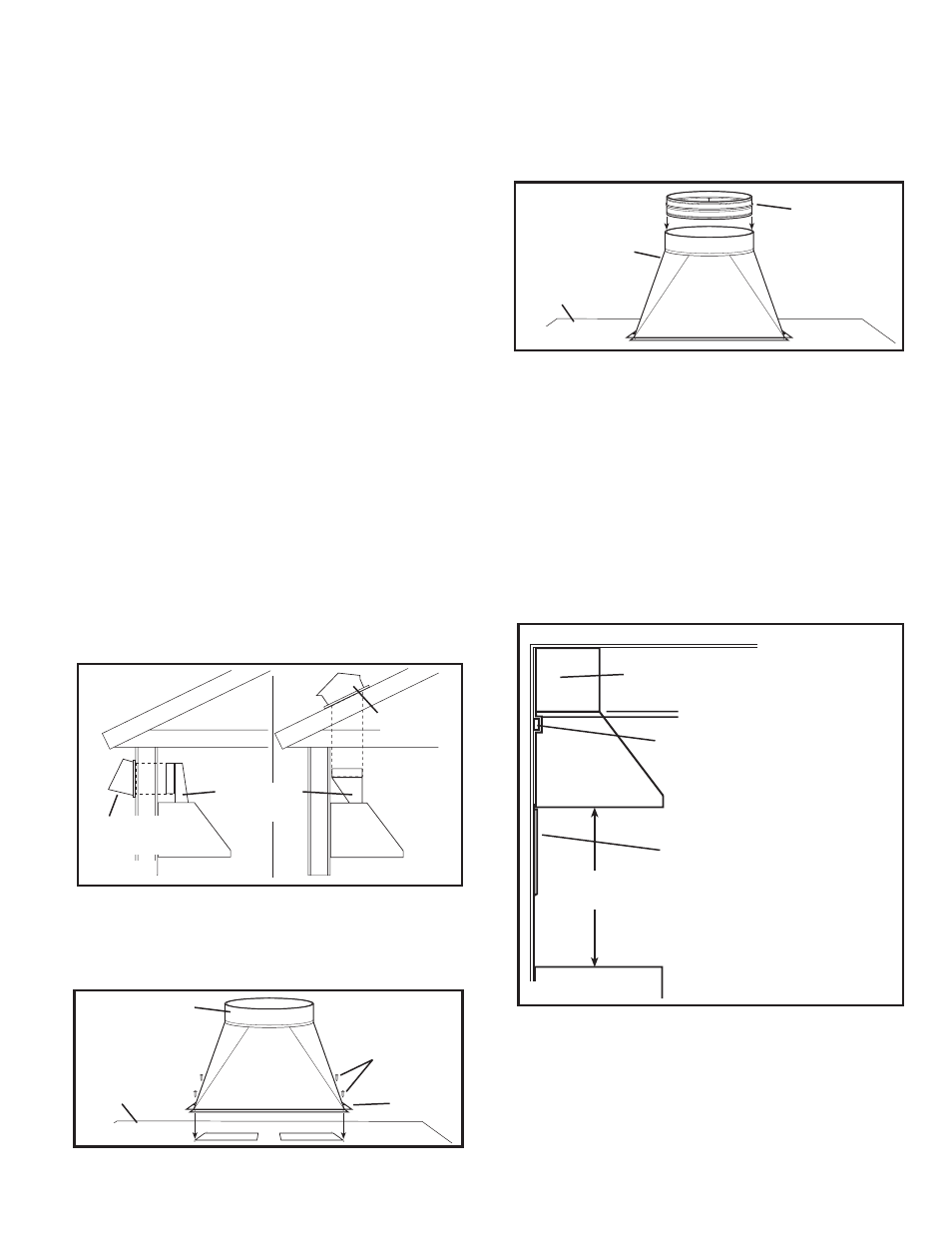

Figura 1

Horizontal

Vertical

Tapa para
techo

Tapa para
pared

Adaptador

de salida

Campana

Figura 4

Hornilla de cocina

Protector contra
salpicaduras opcional

Plafones de alero o gabinete

Listón de madera para montaje

Cielorraso

609,6 mm -

914,4 mm

19,05 mm

Adaptador de

salida

Brida

Tornillo

Campana

Figura 2

Adaptador de

salida

Campana

Regulador

Figura 3
