– 2
Slika 1
1 Držač cevi za prskanje
2 Manometar
3 Proširenje za crevo za usisavanje
deterdženta
4 Udubljenje za držanje (obostrano)
5 Točak
6 Priključak za vodu sa mrežicom
7 Komplet priključaka za vodu
8 Komplet O-prstenova (za zamenu)
9 Priključak visokog pritiska
10 Crevo visokog pritiska
11 Cev za prskanje
12 Trostruka mlaznica
13 Otvor za punjenje deterdženta
14 Točkić sa pozicionom kočnicom
15 Filter za gorivo
16 Sigurnosni zaustavljač ručne prskalice
17 Ručna prskalica
18 Napajanje strujom
19 Torba za alat
20 Otvor za punjenje goriva
21 Ventil za doziranje deterdženta
22 Komandno polje
23 Deo za odlaganje ručne prskalice
24 Udubljenje za nogu
25 Drška
26 Natpisna pločica
27 Bravica poklopca
28 Pregrada za odlaganje pribora
29 gorionik
30 Deo za odlaganje cevi za prskanje
31 Poklopac uređaja
32 Nepovratni ventil na mestu za
usisavanje deterdženta
33 Rezervoar za ulje
34 Zavrtanj za ispuštanje ulja
35 Crevo za usisavanje deterdženta sa
filterom
36 Filter za gorivo
37 Pričvrsna stezaljka
38 Crevo (sistem blagog parenja)
detektora nedostatka vode
39 Deo za detekciju nedostatka vode
40 Mrežica u delu za detekciju nedostatka
vode
41 Fini filter (voda)
Slika 2
A Prekidač uređaja
1 Kontrolna lampica deterdženta
2 Kontrolna lampica spremnosti za rad
3 Indikator goriva
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i
servis su svetlo sivi.
Mlazevi pod visokim pritiskom
mogu pri nestručnom rukovanju
biti opasni. Mlaz ne sme da se
usmerava prema ljudima, životinjama,
aktivnoj električnoj opremi ili samom
uređaju.

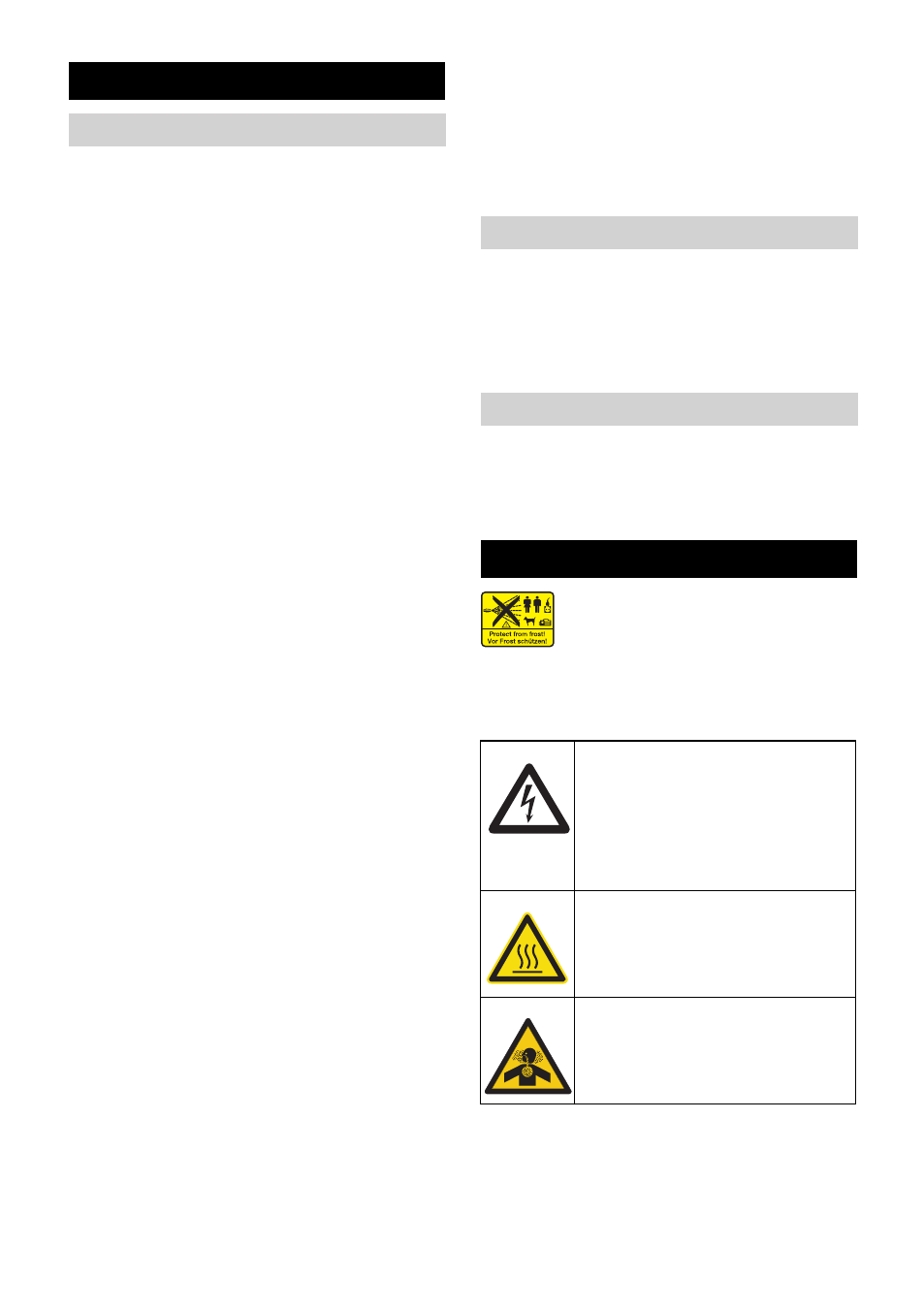

Pregled
Sastavni delovi uređaja
Komandno polje
Oznaka u boji
Simboli na uređaju
Opasnost od električnog
napona!
Radovi na delovima uređaja
smeju sprovoditi samo ekektro
stručnjaci ili autorizirano
stručno osoblje.
Opasnost od opekotina na
vrelim površinama!
Opasnost od trovanja! Ne
udišite izduvne gasove.
248 SR
