– 2
Slika 1
1 Držač cijevi za prskanje
2 Manometar
3 Proširenje za crijevo za usis sredstva
za pranje
4 Udubljenje za držanje (obostrano)
5 Kotač
6 Priključak za vodu s mrežicom
7 Komplet priključaka za vodu
8 Komplet brtvenih prstenova (za zamjenu)
9 Priključak visokog tlaka
10 Visokotlačno crijevo
11 Cijev za prskanje
12 Trostruka mlaznica
13 Otvor za punjenje sredstva za pranje
14 Kotačić s pozicijskom kočnicom
15 Filtar za gorivo
16 Sigurnosna blokada ručne prskalice
17 Ručna prskalica
18 Električni priključak
19 Torba za alat
20 Otvor za punjenje goriva
21 Ventil za doziranje sredstva za pranje
22 Komandno polje
23 Dio za odlaganje ručne prskalice
24 Udubljenje za nogu
25 Drška
26 Natpisna pločica
27 Bravica poklopca
28 Odjeljak za pribor
29 plamenik
30 Dio za odlaganje cijevi za prskanje
31 Poklopac uređaja
32 Povratni udarni ventil na usisu sredstva
za pranje
33 Spremnik za ulje
34 Vijak za ispuštanje ulja
35 Crijevo za usis sredstva za pranje s fil-
trom
36 Filtar za gorivo
37 Pričvrsna stezaljka
38 Crijevo (sustav blagog parenja) detek-
tora nedostatka vode
39 Dio za detekciju nedostatka vode
40 Mrežica u dijelu za detekciju nedostatka
vode
41 Fini filtar (voda)
Slika 2
A Sklopka uređaja
1 Indikator sredstva za čišćenje
2 Indikator pripravnosti za rad
3 Indikator goriva
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i ser-
vis su svijetlo sivi.
Visokotlačni mlazovi mogu pri
nestručnom rukovanju biti opa-
sni. Mlaz se ne smije usmjeravati
na osobe, životinje, aktivnu električnu opre-
mu ili na sam uređaj.
Sukladno važećim propisima ure-
đaj nikada ne smije raditi na vodo-
vodnoj mreži bez odvajača.
Potrebno je koristiti prikladni odva-
jač tvrtke KÄRCHER ili alternativno odva-
jač koji je u skladu s EN 12729 tip BA. Voda
koju izdvoji odvajač nije podesna za piće.
Pregled
Sastavni dijelovi uređaja
Komandno polje
Oznaka u boji

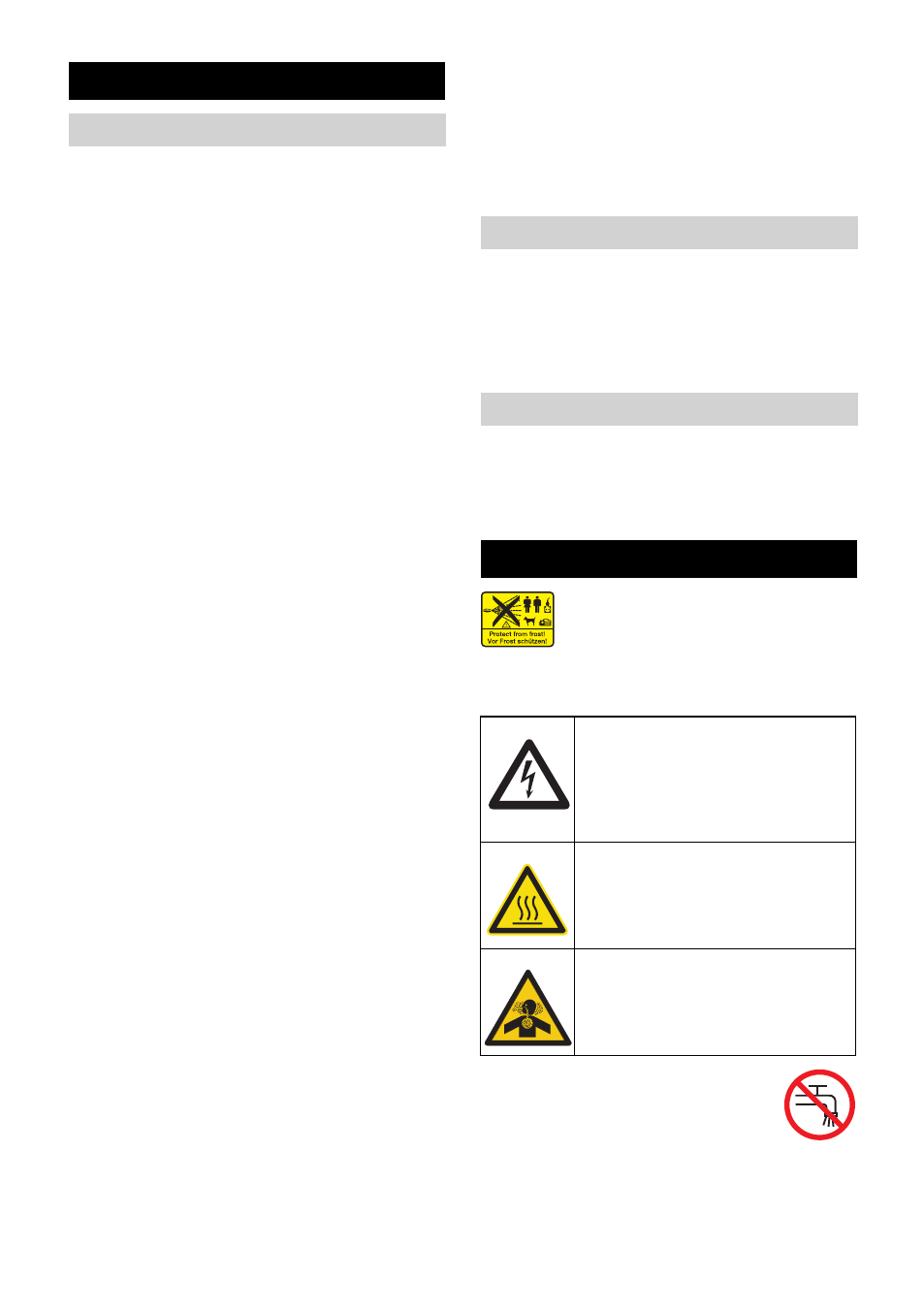

Simboli na uređaju
Opasnost od električnog na-
pona!
Rad na dijelovima stroja dozvo-
ljen je samo električarima ili
ovlaštenom stručnom osoblju.
Opasnost od opeklina na vrelim
površinama!
Opasnost od trovanja! Ne udiši-
te ispušne plinove.
237 HR
