– 2
Obrázok 1
1 Držiak oceľovej rúrky
2 Tlakomer
3 Výrez pre vysávaciu hadicu čistiaceho
prostriedku
4 Žliabok rukoväte (obojstranný)
5 Koleso
6 Prípojka vody s filtrom
7 Súprava vodná prípojka
8 Súprava podložiek (na výmenu)
9 Vysokotlaková prípojka
10 Vysokotlaková hadica
11 Rozstrekovacia rúrka
12 Trojúčelová tryska
13 Plniaci otvor na čistiaci prostriedok
14 Otočné koliesko s ručnou brzdou
15 Palivové sitko
16 Poistka ručnej striekacej pištole
17 Ručná striekacia pištoľ
18 Elektrické vedenie
19 Taška na náradie
20 Otvor plnenia paliva
21 Dávkovací ventil čistiaceho prostriedku
22 Ovládací panel
23 Odkladacia plocha na ručnú striekaciu
pištoľ
24 Schodík
25 Rukoväť
26 Výrobný štítok
27 Uzáver krytu
28 Odkladací priestor na príslušenstvo
29 Horák
30 Odkladacia plocha pre oceľovú rúrku
31 Kryt prístroja
32 Spätný ventil nasávania čistiaceho
prostriedku
33 Nádrž na olej
34 Vypúšťacia skrutka oleja
35 Nasávacia hadica čistiaceho prostried-
ku s filtrom
36 Palivový filter
37 Upevňovacia svorka
38 Hadica (mäkký tlmiaci systém) poistky
proti nedostatku vody
39 Poistka pri nedostatku vody
40 Sito v poistke proti nedostatku vody
41 Jemný filter (voda)
Obrázok 2
A Vypínač prístroja
1 Kontrolka čistiaceho prostriedku
2 Kontrolka pripravenosti na prevádzku
3 Kontrolka paliva
–
Ovládacie prvky pre čistiaci proces sú žlté.
–
Ovládacie prvky pre údržbu a servis sú
svetlosivé.
Vysokotlakový prúd môže byť pri
neodbornom použití nebezpeč-
ný. Prúd sa nesmie nasmerovať
na osoby, zvieratá, elektrické zariadenia
pod napätím alebo na samotné zariadenie.
Podľa platných predpisov sa ne-
smie zariadenie prevádzkovať v
sieti pitnej vody bez systémového
oddeľovacieho zariadenia. Je nut-
né použiť systémové oddeľovacie zariade-
nie firmy KÄRCHER alebo alternatívne
podľa EN 12729 typ BA. Voda, ktorá prete-
ká cez systémový odlučovač, nie je pitná.
Prehľad
Prvky prístroja
Ovládací panel
Farebné označenie

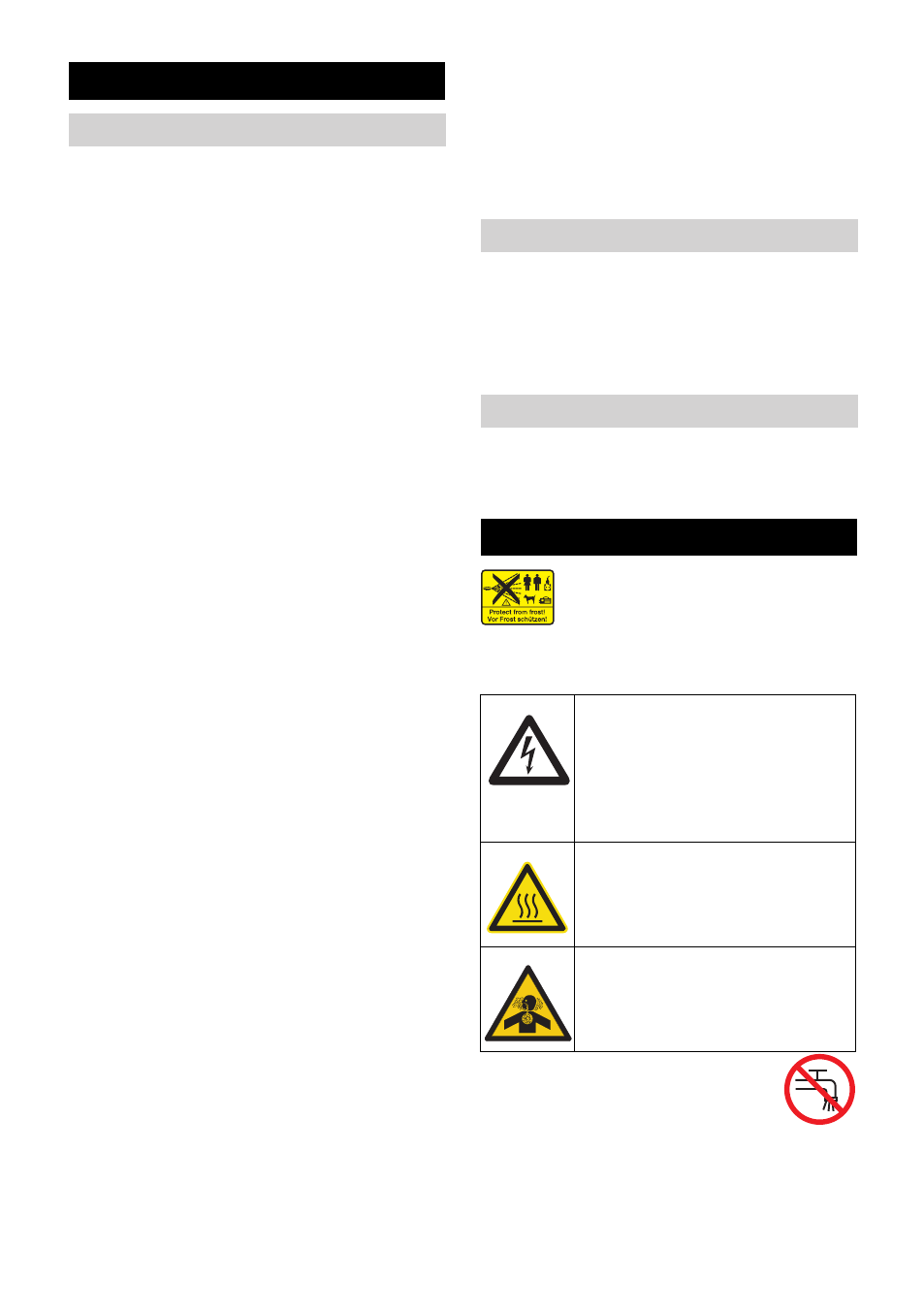

Symboly na prístroji
Nebezpečie v dôsledku elek-
trického napätia!
Práce na dieloch zariadení
môžu vykonávať len odborní
elektrikári alebo autorizovaný
odborný personál.
Nebezpečie popálenia horúcim
povrchom!
Nebezpečenstvo otrávenia! Ne-
vdychovať odvádzané plyny.
