- 2
Figura 2, véase contraportada
1 Interruptor de dirección
2 Interruptor de programa
3 claxon
4 Interruptor de llave
5 Tecla de desconexión de emergencia
6 Interruptor del dosificador de detergen-
te (sólo en el modelo Dose)
7 Piloto de advertencia en marcha atrás *
8 Botón de información (sólo modelo
Adv)
9 anuncio
10 Piloto de control revisión
11 Piloto de control de freno de estaciona-
miento automático activo
12 Piloto de control vigilancia de baterías
13 Piloto de control averías
14 Piloto de control depósito de agua sucia
lleno
15 Piloto de control sobrecarga cepillo
ƽ
Peligro
Peligro de explosiones. No coloque herra-
mientas u otros objetos similares sobre la
batería, es decir, sobre los terminales y el
conector de elementos.
Peligro de lesiones. No deje nunca que el
plomo entre en contacto con las heridas.
Luego de trabajar con las baterías, límpie-
se siempre las manos.
Bei der Variante „Pack“ sind die Batterien
bereits eingebaut

Desplazar el asiento hacia delante.
Figura 3, véase contraportada

Colocar las baterías.
Nota
Los dos tipos de batería recomendados se
colocan en el aparato en diferentes dispo-
siciones.
Precaución
Peligro de daños en la instalación. Asegú-
rese de colocar la polaridad correctamente.

Lubricar los polos de la batería con lu-
bricante para polos
 Conectar los polos con el cable de co-
nexión que viene incluido.
 Enganchar el cable de conexión sumi-
nistrado al polo de batería libre (+) y (-).
 Conectar el enchufe de la batería.
 Levantar el apoyo de seguridad y girar
el asiento hacia abajo.
Precaución
Riesgo de daños si se descarga totalmen-
te. Cargar las baterías antes de poner el
aparato en funcionamiento..
Nota
El aparato dispone de una protección de
descarga total, es decir, cuando se alcance
la capacidad mínima permitida, el aparato
sólo se podrá conducir y, si procede, en-
cender la iluminación existente. En el panel
de control se ilumina en rojo el indicador de
estado de la batería.

Conducir el aparato directamente a la
estación de carga, evitar subidas.
Nota
Si se usan otras baterías (p. ej. de otros fa-
bricantes), el servicio técnico autorizado de
Kärcher tiene que ajustar de nuevo la pro-
tección de descarga total para la batería en
cuestión.
ƽ
Peligro
Peligro por descarga eléctrica. Tenga en
cuenta la línea eléctrica y la protección por
fusible, véase "Cargador". ¡Utilice el carga-
dor únicamente en cuartos secos dotados
de suficiente ventilación!
Nota
El tiempo de carga dura aproximadamente
10-12 horas.
Los cargadores recomendados (adaptados
a las baterías correspondientes) están re-
gulados electrónicamente y finalizan el pro-
ceso de carga de manera automática.
ƽ
Peligro
Peligro de explosión. Sólo está permitido
cargar baterías húmedas con el asiento in-
clinado hacia arriba.
 Desplazar el asiento hacia arriba.
 Extraer el cable de conexión de la red
del soporte y enchufarlo.
En la pantalla aparece el nivel de carga
de las baterías.
Nota
Durante la carga se bloquean todas las
funciones de limpieza y conducción. Las
funciones quedan suspendidas al menos
hasta que hayan transcurrido 90 minutos
de carga y el enchufe haya sido desenchu-
fado.

Tras el proceso de carga, desenchufar
la clavija y colocarla en el soporte del
aparato.
 Desplazar el asiento hacia arriba.
 Extraer el enchufe de la batería y co-
nectarlo con el cable de carga.
 Conecte el cargador a la red y encién-
dalo.
 Apagar el cargador y desenchufar tras
el proceso de carga.
 Separar el cable de la batería del cable
de carga y conectar con el aparato.
 Una hora antes de que se acabe el pro-
ceso de carga, añadir agua destilada,
tener en cuenta el nivel de ácido correc-
to. La batería está marcada de la forma
correspondiente. Al final del proceso de
carga, los elementos tienen que des-
prender gas.
ƽ
Peligro
Peligro de causticación. Si se llena con
agua cuando la batería está descargada,
se puede producir una pérdida de ácido.
Utilizar gafas de seguridad para manipular
el ácido de la batería y respetar las directri-
ces para evitar lesiones y daños de la ropa.
Enjuagar inmediatamente las salpicaduras
de ácido que caigan sobre la piel o la ropa.
Precaución
Utilizar únicamente agua destilada o desa-
lada (EN 50272-T3) para rellenar las bate-
rías.
No utilizar más sustancias (los llamados
agentes de mejora), de lo contrario des-
aparecerá la garantía.
Pupitre de mando
Antes de la puesta en marcha
Baterías

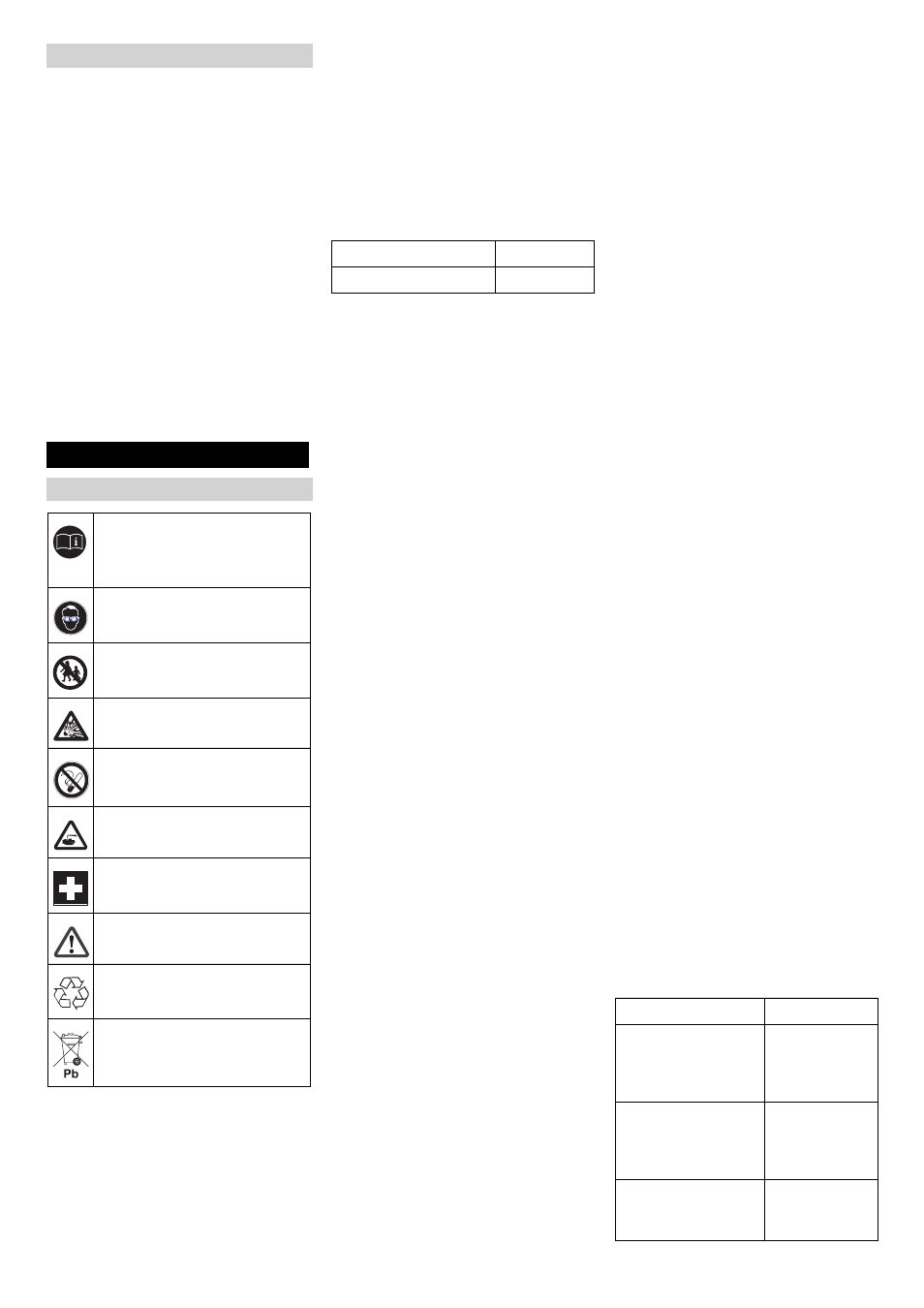

Tenga en cuenta las indicaciones
presentes en la batería, en las
instrucciones de uso y en el ma-
nual del vehículo.
Use protección para los ojos
Mantenga a los niños alejados
del ácido y las baterías
Peligro de explosiones
Prohibido hacer fuego, producir
chispas, aplicar una llama directa
y fumar
Peligro de causticación
Primeros auxilios
Nota de advertencia
Eliminación de desechos
No tire la batería al cubo de la ba-
sura
Colocar las baterías y cerrar
Disposición A (figura 3A) 180 Ah
Disposición B (figura 3B) 240 Ah
Cargar las baterías
Modelo "Pack"
Modelo sin el cargador incorporado
Baterías que no requieren mantenimien-
to (baterías húmedas)
Baterías recomendadas, cargadores
Nº referencia
El juego de baterías
180 Ah no precisa
mantenimiento
(4 baterías) 6.654-124.0
El juego de baterías
240 Ah no precisa
mantenimiento
(4 baterías) 6.654-119.0
Cargador para bate-
rías que no necesitan
mantenimiento 6.654-125.0
55 ES
