29 Lampa ostrzegawcza tylko przy jeździe
do tyłu *
30 System napełniania *
31 Prawa stopka pedału
32 Pedał jazdy
33 Koło nastawcze listwy zgarniającej *
34 Pedał wymiany szczotek (tylko przy gło-
wicy czyszczącej D) *
* Elementy nieobjęte zakresem dostawy
Rys. 2, patrz strona okładki
1 Przełącznik kierunku jazdy
2 Programator
3 Klakson
4 Stacyjka
5 Wyłącznik awaryjny
6 Przełącznik urządzenia dozującego śro-
dek czyszczący (tylko w wersji Dose)
7 Przełącznik lampy ostrzegawczej tylko
przy jeździe do tyłu *
8 Przycisk informacyjny (tylko wariant
Adv)
9 Wyświetlacz
10 Kontrolka serwisowa
11 Kontrolka automatycznego hamulca
postojowego aktywna
12 Kontrolka nadzoru akumulatora
13 Kontrolka zakłóceń
14 Kontrolka pełnego zbiornika brudnej
wody
15 Kontrolka przeciążenia szczotki
ƽ
Niebezpieczeństwo
Niebezpieczeństwo wybuchu. Nie kłaść na
akumulatorze, czyli na biegunach i łączni-
kach ogniw, narzędzi ani podobnych przed-
miotów.
Ryzyko obrażeń. Nie dopuścić do zetknię-
cia się ran z ołowiem. Po pracy z akumula-
torami zawsze dokładnie czyścić ręce.
W wariancie „Pack“ akumulatory są już
włożone

Odchylić fotel do przodu.
Rys. 3, patrz strona okładki

Włożyć akumulatory.
Wskazówka
Obydwa zalecane typy akumulatorów
umieszczane są w urządzeniu na różny
sposób w innym porządku.
Uwaga
Niebezpieczeństwo uszkodzenia. Zważać
na odpowiednie ustawienie biegunów.

Bieguny akumulatorów nasmarować
smarem polaryzującym.
 Połączyć bieguny dołączonym przewo-
dem.
 Zacisnąć dostarczony przewód na wol-
nych biegunach (+) i (-).
 Włożyć wtyczkę akumulatora.
 Podnieść podpórkę zabezpieczającą i
odchylić fotel na dół.
Uwaga
Niebezpieczeństwo uszkodzenia z powodu
głębokiego rozładowania. Przed urucho-
mieniem urządzenia naładować akumula-
tory.
Wskazówka
Urządzenie posiada zabezpieczenie aku-
mulatora przed nadmiernym wyładowa-
niem, tzn., gdy osiągnięty zostanie
dopuszczalny minimalny poziom energii,
można już jedynie jechać i ewentualnie
włączyć dostępne oświetlenie. W tym wy-
padku na pulpicie sterowniczym świeci się
na czerwono symbol nadzoru akumulatora.

Wjechać urządzeniem bezpośrednio na
stanowisko załadowcze,omijając przy
tym wzniesienia.
Wskazówka
Przy użyciu innych akumulatorów (np. in-
nych producentów), serwis firmy Kärcher
musi na nowo ustawić zabezpieczenie
przed nadmiernym wyładowaniem.
ƽ Niebezpieczeństwo
Niebezpieczeństwo porażenia prądem
elektrycznym. Zwrócić uwagę na sieć prze-
wodów elektrycznych i bezpieczniki – por.
„Ładowarka“. Używać ładowarkę tylko w
suchych pomieszczeniach z wystarczającą
wentylacją!
Wskazówka
Czas ładowania wynosi przeciętnie ok. 10-
12 godzin.
Zalecane ładowarki (pasujące do zastoso-
wanych akumulatorów) są regulowane
elektronicznie i samoczynnie kończą łado-
wanie.
ƽ
Niebezpieczeństwo
Niebezpieczeństwo wybuchu. Ładowanie
akumulatorów niskoobsługowych jest do-
zwolone jedynie przy odchylonym fotelu ku
górze.
 Odchylić fotel ku górze.
 Wyjąć kabel sieciowy z uchwytu i wło-
żyć do gniazdka.
Na wyświetlaczu przedstawiany jest
poziom naładowania akumulatora.
Wskazówka
Przy ładowaniu blokowane są wszystkie
funkcje czyszczenia i jezdne. Funkcje te są
zablokowane aż do upływu minimalnego
czasu ładowania wynoszącego 90 minut i
ponownego wyjęcia wtyczki sieciowej.

Po ładowaniu należy wyjąć wtyczkę sie-
ciową i umieścić na uchwycie w urzą-
dzeniu.
 Odchylić fotel ku górze.
 Wyjąć wtyczkę akumulatora i połączyć
z kablem do ładowania.
 Podłączyć ładowarkę do sieci i następ-
nie włączyć.
 Po przeprowadzeniu ładowania wyłą-
czyć ładowarkę i odłączyć od sieci elek-
trycznej.
 Kabel akumulatora zdjąć z ładowarki i
połączyć z urządzeniem.
 Godzinę przed zakończeniem procesu
ładowania dodać wody destylowanej,
zważając na odpowiedni poziom kwa-
su. Akumulator posiada odpowiednie
oznaczenia. Na koniec procesu łado-
wania wszystkie ogniwa muszą wytwa-
rzać gaz.
ƽ Niebezpieczeństwo
Niebezpieczeństwo oparzenia środkiem
żrącym. Dopełnianie wody w stanie rozła-
dowanym akumulatora może prowadzić do
wypłynięcia kwasu!
Przy obchodzeniu się z kwasem używać
okularów ochronnych i przestrzegać prze-
pisów, by uniknąć obrażeń i zniszczenia
odzieży.
Ewentualne wypryski kwasu na skórę albo
ubranie należy natychmiast wypłukać wiel-
ką ilością wody.
Uwaga
Do uzupełniania poziomu akumulatorów
używać jedynie wody destylowanej albo
odsolonej (EN 50272-T3).
Nie używać żadnych obcych dodatków (tak
zwanych środków poprawiających), gdyż
wtedy wygasa wszelka gwarancja.
pulpit sterowniczy
Przed pierwszym uruchomie-
niem

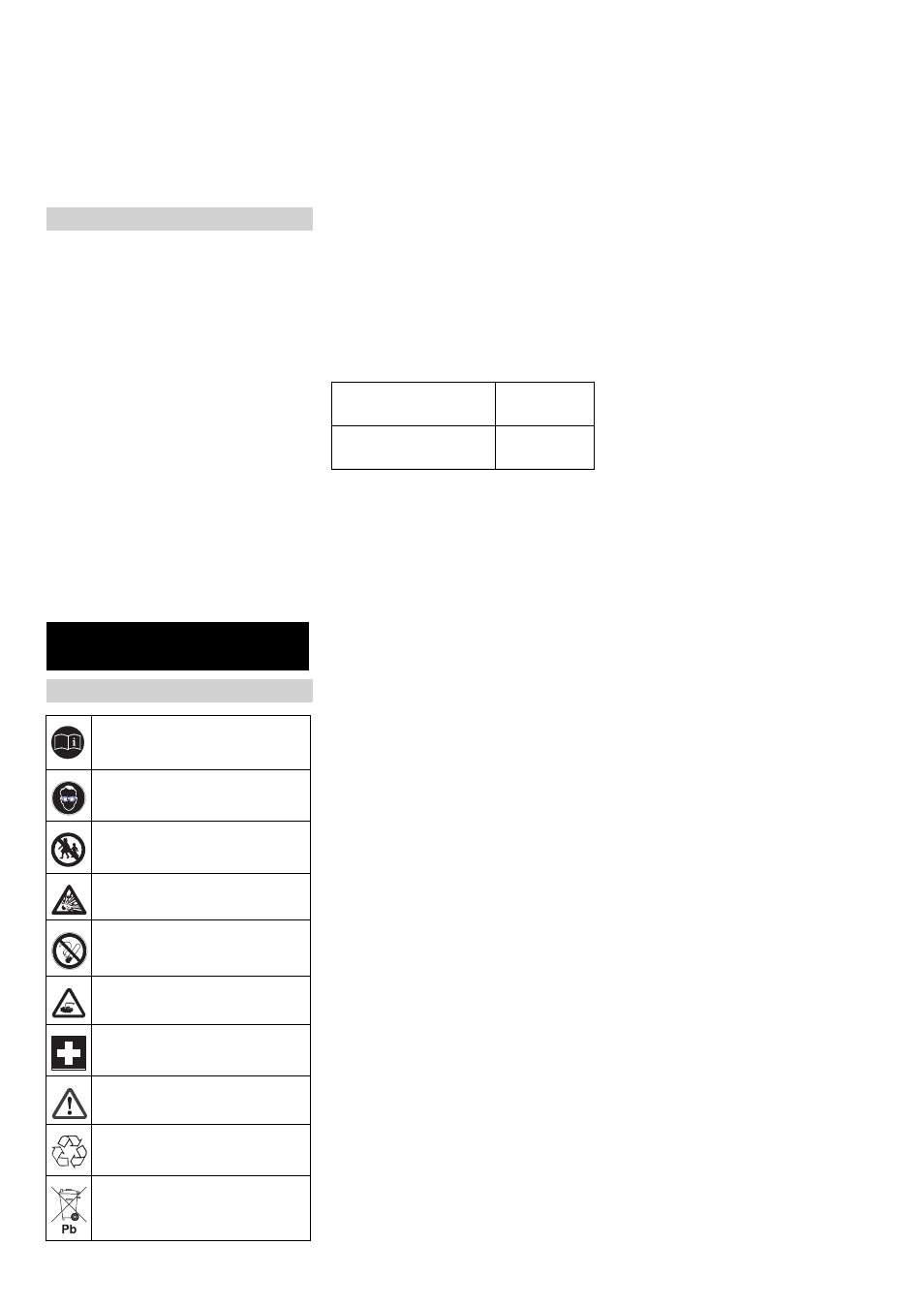

Akumulatory
Przestrzegać wskazówek na aku-
mulatorze, w instrukcji obsługi i w
instrukcji eksploatacji pojazdu
Nosić okulary ochronne
Trzymać dzieci z dala od elektro-
litu i akumulatorów
Niebezpieczeństwo wybuchu
Zakaz palenia oraz używania ot-
wartego ognia i przedmiotów isk-
rzących
Niebezpieczeństwo oparzenia
środkiem żrącym
Pierwsza pomoc
Ostrzeżenie
Usuwanie odpadów
Nie wyrzucać akumulatorów do
śmieci
Włożyć akumulatory i podłączyć
Rozmieszczenie A (rys.
3A) 180 Ah
Rozmieszczenie B (rys.
3B) 240 Ah
Ładowanie akumulatorów
Wariant „Pack“
Wariant bez wbudowanej ładowarki
Niskoobsługowe akumulatory
171 PL
