20 FRANÇAIS
Spécifications
Capacité en fonction des rouleaux • Tube d’acier ou d’acier inox 1”, SCHL 10 et 40
• Tube d’acier ou d’acier inox 1 1/4” - 1 1/2”, SCHL 10 et 40
• Tube d’acier ou d’acier inox 2” - 6”, SCHL 10 et 2” - 3 1/2“ SCHL 40
• Tube d’acier ou d’acier inox 4” - 6”, SCHL 40
• Tube d’acier ou d’acier inox 8” - 12”, SCHL 10
Actionnement Clé 1/2 pouce
Profondeur régulée par Calibres
Masse 12,5 Kg
L'utilisation de rouleaux sur l'acier carbone et l'acier inox peut contaminer l'acier inox. Ceci risque d'entraîner une
contamination ferreuse et une défaillance du tube. Pour éviter une contamination ferreuse, des jeux de rouleaux
spécifiques devront être utilisés exclusivement pour les tubes en acier inox.
Unité standard
La machine est équipée d'un jeu de rouleaux à rainurer pour des tubes de 2 à 6 pouces de diamètre de type 10, et
des tubes de 2 à 3 1/2 pouces de diamètre de type 40, ainsi qu'une clé manuelle de 1/2 pouce.
Composants principaux
1 Écrou de réglage 2 Contre-écrou de réglage
3 Jauge de profondeur 4 Vis de guidage
5 Tiroir du rouleau 6 Arbre à rouleau
7 Rouleau supérieur 8 Vis de tour
9 Arbre de transmission
1 Spécifications
DESCRIPTION, COmPOSANTS PRINCIPAUx, CARACTÉRISTIqUES
Description
• Cette machine réalise des rainures standard sur des tubes installés (acier, acier inox, PVC et aluminium de 1 à
12 pouces de diamètre).
La clé de 1/2 pouces fait tourner une vis de guidage qui insère un rouleau à rainurer à l'intérieur du tube, et fait
tourner la machine à rainurer autour du tube.

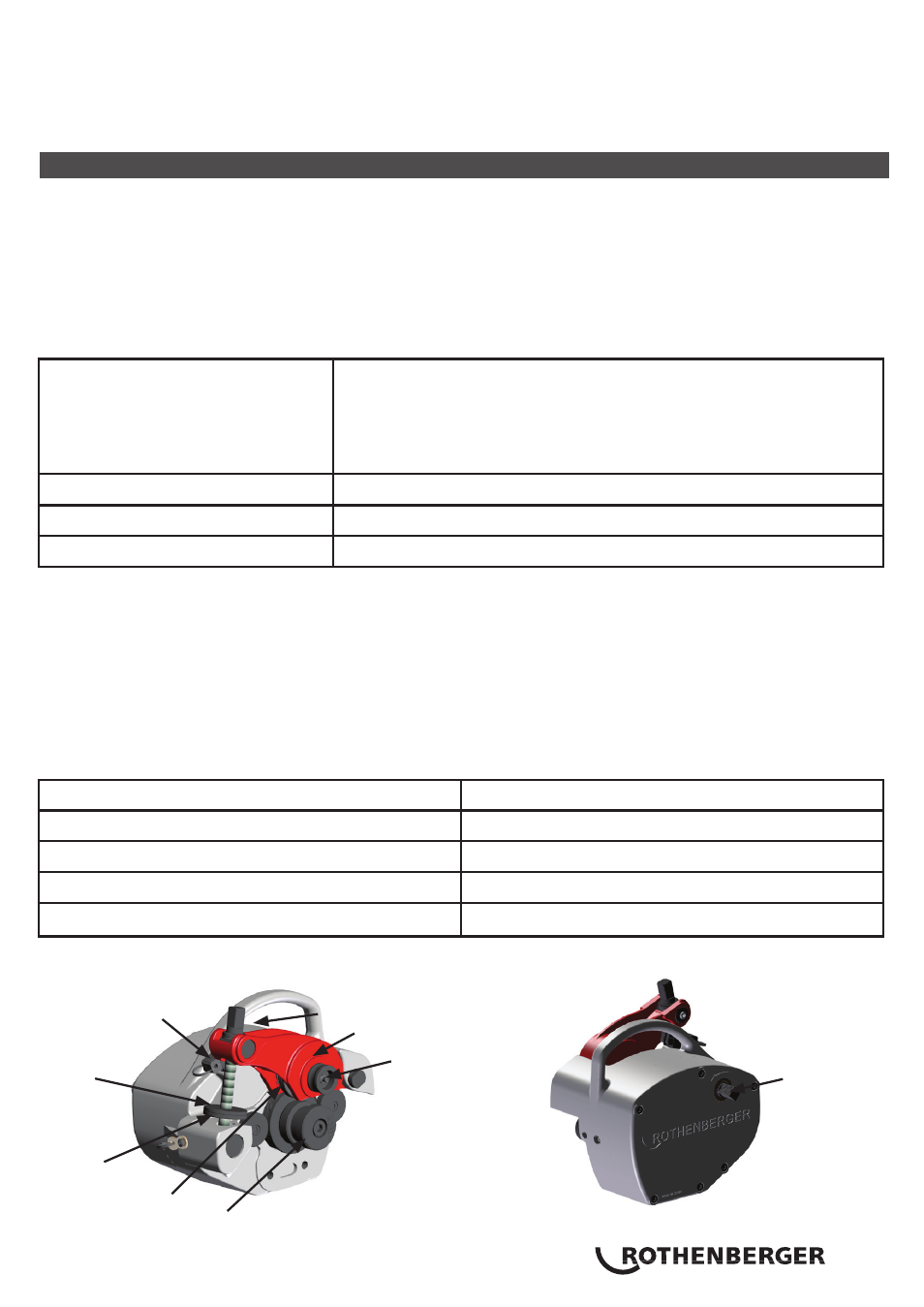

Figure 1
8
9
1
2
3
7
4
5
6
