43
d) Efectuar a ligação eléctrica do exaustor por meio
do cabo de alimentação (referência parágrafo
“Ligação eléctrica” ).
e) Baixar novamente o tubo inferior apoiando-o no
exaustor.

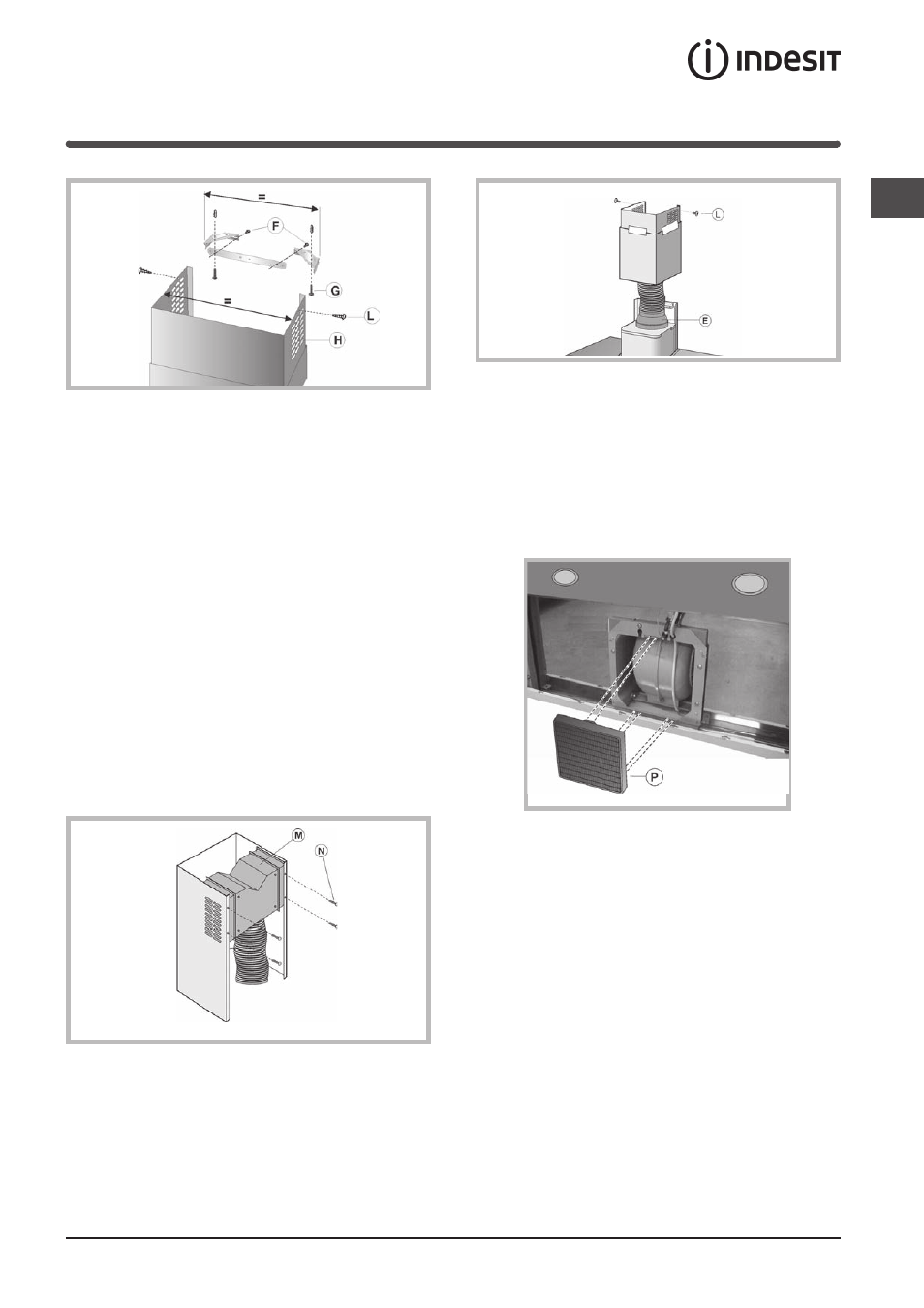

f) Verificar se o filtro de carvão (P) estiver já
instalado; se não estiver instalado, proceder à
montagem colocando as 2 linguetas do filtro no
local apropriado e rodando-o para cima.
3) Versão aspirante:
a) Ligar a saída do ar do exaustor ao furo de
descarga do ar, através de um tubo flexível com
diâmetro de 15 cm. Bloquear o tubo flexível com
braçadeiras (tubo e braçadeiras não são
fornecidas).
b) Fazer a ligação eléctrica do exaustor por meio
do cabo de alimentação (ver parágrafo “Ligação
eléctrica”).
c) Colocar o tubo decorativo apoiando-o ao
exaustor; Levantar o tubo superior até ao tecto e
fixá-lo através dos 2 parafusos (L).
4) Versão filtrante:
a) Fixar o deflector (M) ao tubo superior através
dos 4 parafusos de cabeça plana (N); Ligar ao
deflector um tubo flexível com 12,5 cm
de diâmetro e bloqueá-lo com uma braçadeira
(tubo e braçadeira não são fornecidos de série).
b) Pegar no tubo decorativo e apoiá-lo ao exaustor;
Levantar o tubo superior até ao tecto e fixá-lo
através de 2 parafusos (L).
c) Levantar o tubo inferior segurando-o com fita
adesiva e ligar o tubo flexível ao redutor (E) com
uma braçadeira (não fornecida de série).
P
