35
d) Efectúe la conexión eléctrica de la campana
mediante el cable de alimentación (hágase
referencia al párrafo “Conexión eléctrica”).
e) Vuelva a bajar el tubo inferior apoyándolo en la
campana.

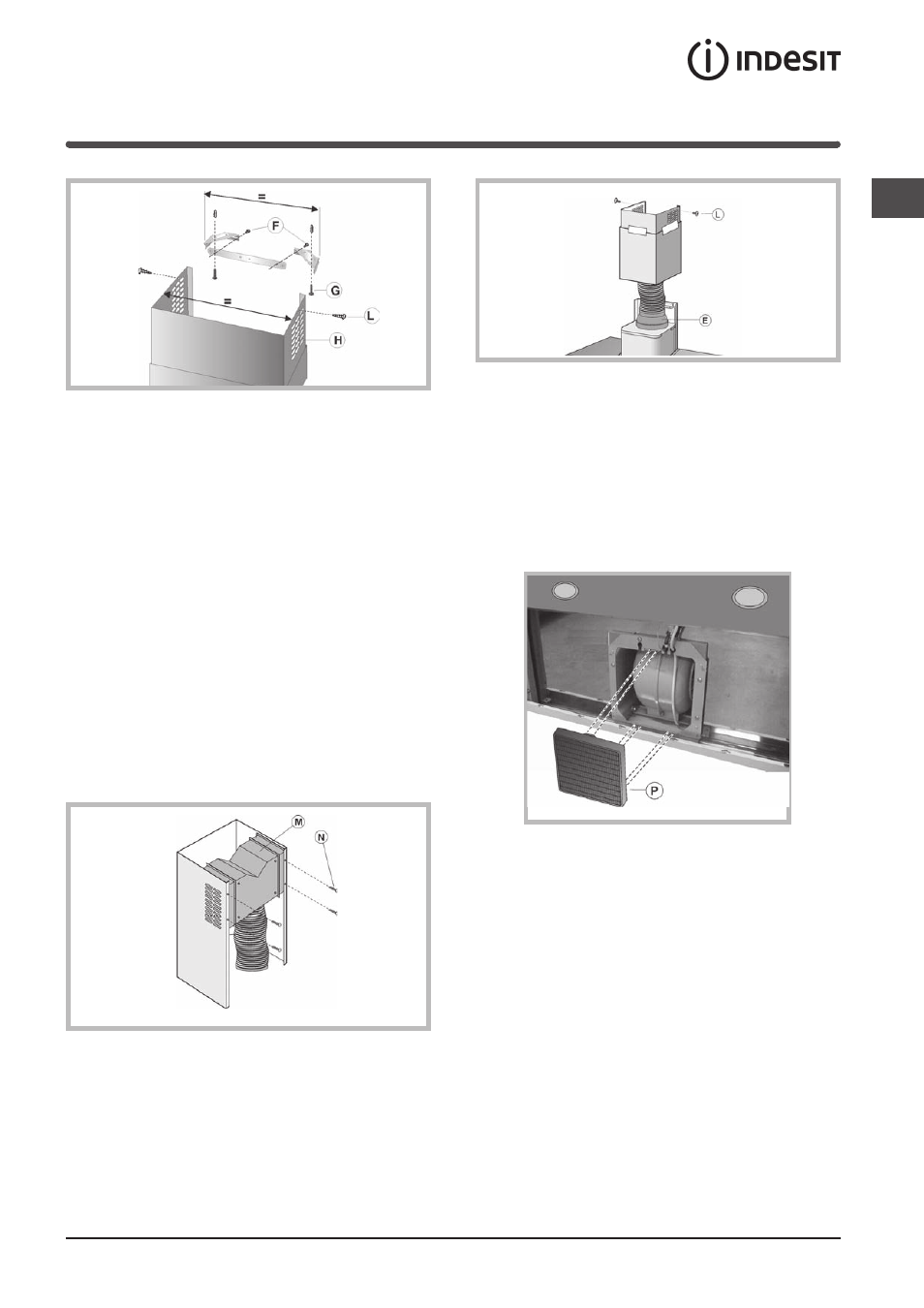

f) Compruebe que el filtro de carbón (P) ya esté
instalado; si no lo está, proceda al montaje
introduciendo las 2 lengüetas del filtro en el
alojamiento correspondiente y girando el mismo
hacia arriba.
3) versión aspiradora:
a) Conecte la boca de salida de aire de la campana
al agujero de evacuación de aire mediante un
tubo flexible con diámetro de15 cm.
Bloquee el tubo flexible con abrazaderas (el tubo
y las abrazaderas no están incluidos).
b) Efectúe la conexión eléctrica de la campana
mediante el cable de alimentación (hágase
referencia al párrafo “Conexión eléctrica”).
c) Introduzca el tubo decorativo apoyándolo en la
campana; levante el tubo superior hasta el techo
y fíjelo con los 2 tornillos (L).
4) Versión filtrante:
a) Fije el deflector (M) al tubo superior mediante los
4 tornillos de cabeza plana (N); conecte un tubo
flexible con diámetro de 12,5 cm, bloqueándolo
con una abrazadera (el tubo y la abrazadera no
están incluidos).
b) Tome el tubo decorativo y apóyelo en la
campana; levante el tubo superior hasta el techo
y fíjelo mediante los 2 tornillos (L).
c) Levante el tubo inferior, manteniéndolo quieto
con cinta adhesiva, y conecte el tubo flexible a la
reducción (E) con una abrazadera (no incluida).
E
