42
Instalação
Montagem
Antes de passar às operações de montagem,
Para uma mais fácil manipulação do aparelho retirar
os filtros anti-gordura (para as instruções ver
parágrafo “Limpeza dos filtros anti-gordura” no
capítulo “Manutenção”).
Fixação na parede

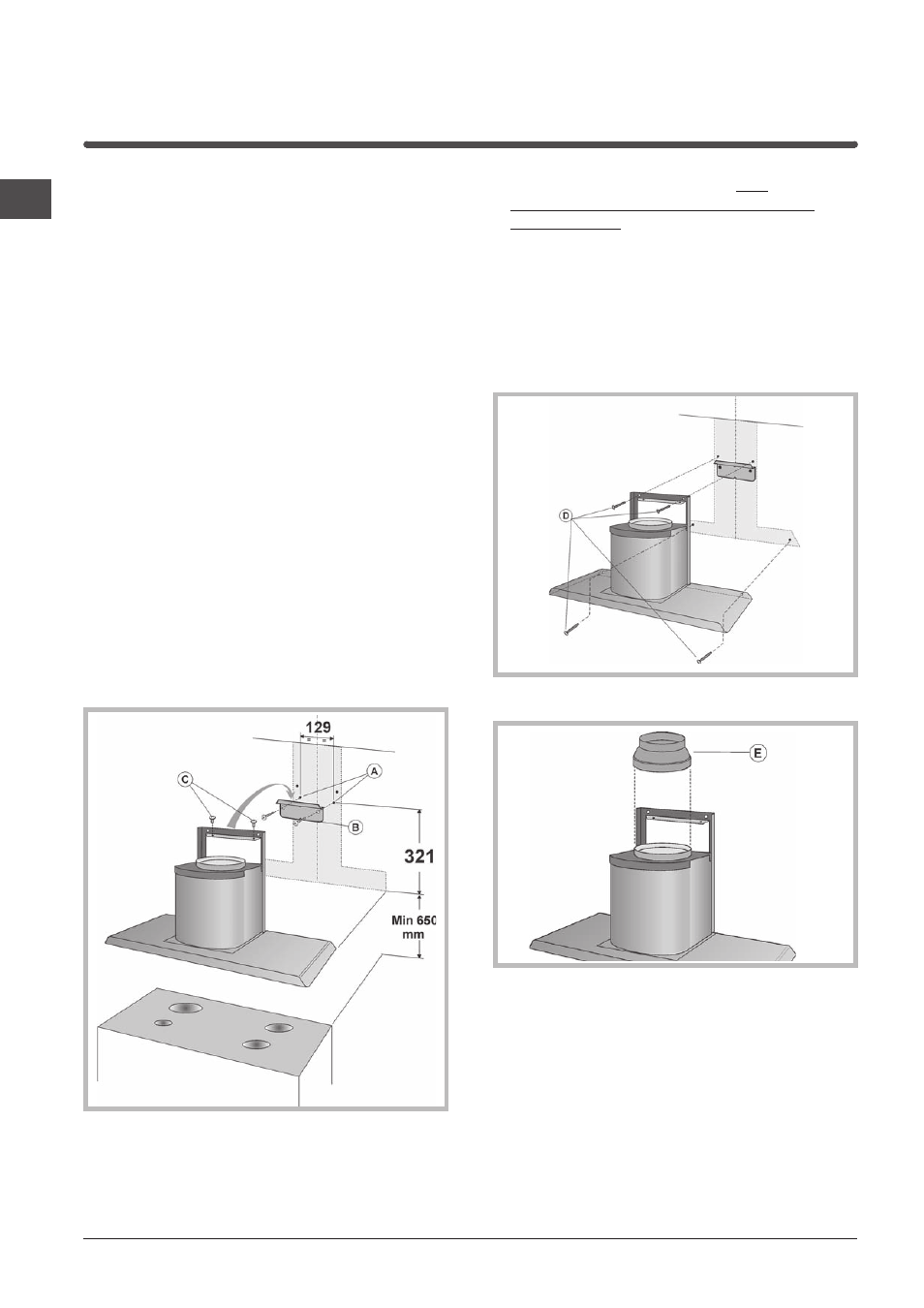

1) Traçar na parede uma linha, na vertical do fogão.
Marcar na parede os 2 furos a fazer (A) respeitando
as medidas indicadas na figura abaixo.
2) Efectuar os furos (ø 8 mm) e aplicar 2 parafusos
com buchas (fornecidos de série com o
equipamento).
3) Fixar a barra metálica (B) à parede com 2
parafusos, utilizando os 2 furos efectuados.
Utilizar os 2 pequenos triângulos recortados na
barra para a posicionar exactamente ao longo
do eixo vertical do exaustor.
4) A seguir prender o exaustor à barra metálica.
Regular a posição horizontal deslocando o exaustor
para a direita ou para a esquerda de acordo com as
exigências de alinhamento com os armários de
parede suspensos. Se for necessário, ajustar o
exaustor também em altura através dos parafusos
apropriados (C) de regulação.
P
5) Uma vez efectuada a regulação, fixar
definitivamente o exaustor com os outros
4 parafusos (D): marcar na parede os 4 furos
a fazer, desprender o exaustor e efectuar os furos
marcados (diâmetro 8mm); utilizar os parafusos
com buchas e os parafusos fornecidos para fixar
definitivamente.
PARA UM FUNCIONAMENTO CORRECTO,
É NECESSÁRIO QUE O EXAUSTOR ESTEJA
FIXADO COM TODOS OS QUATRO
PARAFUSOS (D) !
6) Para os exaustores na versão filtrante, montar o
redutor (E).
Fixação do tubo decorativo
1)Montar a barra de suporte do tubo decorativo e
regular a sua largura através dos 2 parafusos (F).
Posteriormente, através das buchas e parafusos (G)
prendê-la ao tecto de modo a que fique no mesmo
eixo do exaustor.
2) Para a versão filtrante, as redes de evacuação do
ar (H) devem ser posicionadas na parte superior.
Para a versão aspirante inverter o tubo superior
de modo a que as redes de evacuação do ar
estejam na parte inferior.
