26
5) Après le réglage, fixer la hotte définitivement à
l’aide des 4 vis (D) : marquer les 4 trous à percer
sur le mur, décrocher la hotte et percer les trous
marqués (diamètre 8mm) ; puis utiliser les
chevilles et les vis fournies en équipement pour la
fixation définitive.
POUR UN FONCTIONNEMENT CORRECT,
IL FAUT QUE LA HOTTE SOIT FIXEE PAR
LES QUATRE VIS (D) !
6) Pour les hottes en version filtrante, il faut monter
la réduction (E).
Fixation du tuyau décoratif
1) Assembler l’étrier de support du tuyau décoratif et
régler sa largeur à l’aide des 2 vis (F).
Ensuite, à l’aide des chevilles et des vis (G) le fixer
au plafond en faisant attention qu’il soit dans l’axe
de votre hotte.
2) Pour la version filtrante, les grilles d’évacuation
d’air (H) doivent être placées dans la partie haute.
Pour la version aspirante, il faut retourner le tuyau
supérieur pour que les grilles d’évacuation d’air
soient dans la partie basse.
Installation
Montage
Avant d’effectuer les opérations de montage,
Il faut désactiver les filtres à graisse, pour une
manœuvrabilité plus simple de l’appareil (pour les
instructions, voir le paragraphe “Nettoyage des filtres à
graisse” sous le chapitre “Maintenance”).
Fixation au mur

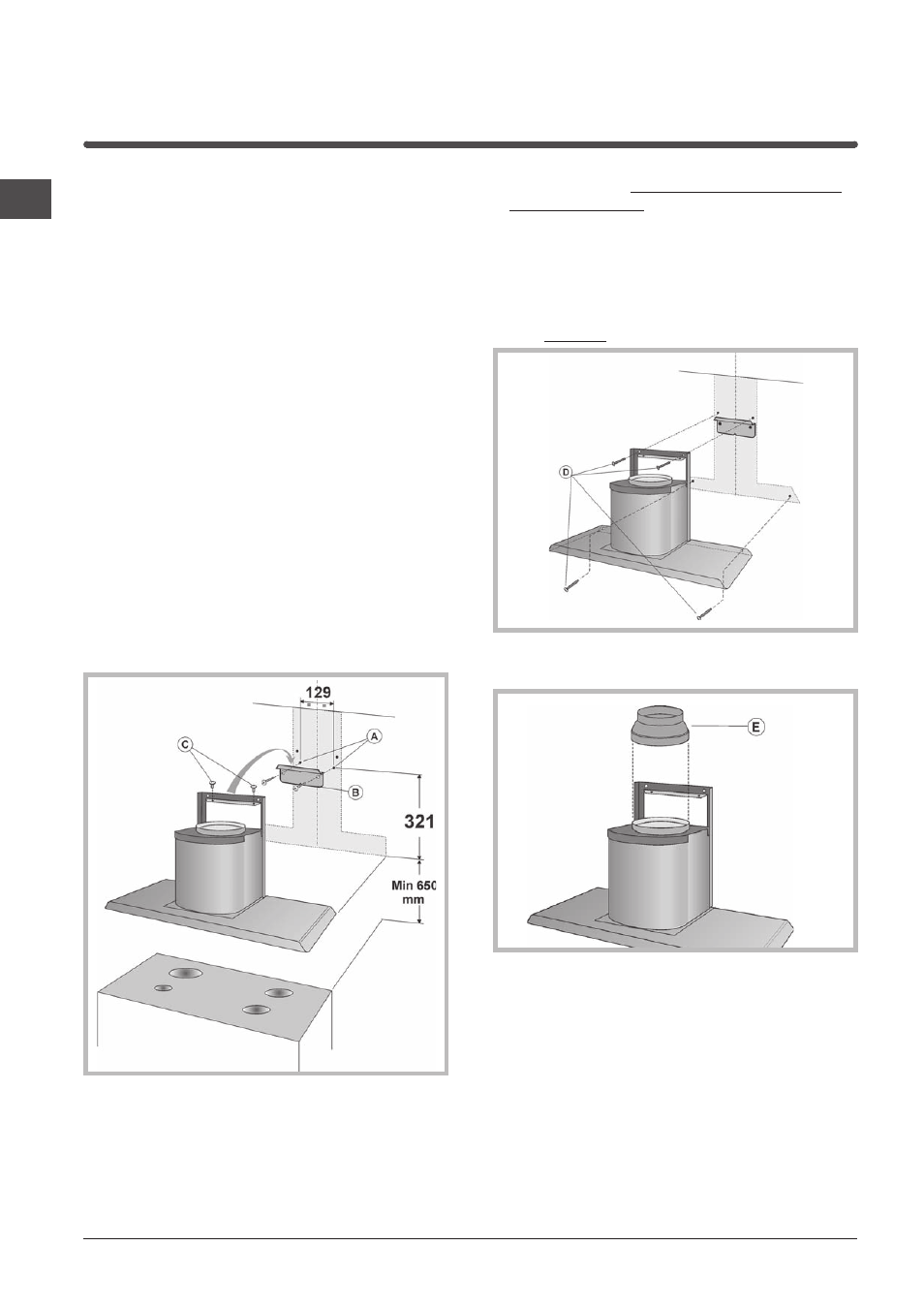

1) Tracer une ligne sur le mur, à la verticale du plan de
cuisson. Marquer les 2 trous à faire sur le mur
(A) en respectant les mesures indiquées sur la
figure ci-dessous.
2) Percer les trous (ø 8 mm) et appliquer 2 chevilles
(fournies en équipement).
3) Fixer l’étrier métallique (B) au mur à l’aide des 2 vis,
en utilisant les 2 trous percés. Utiliser les 2 petits
triangles coupés sur l’étrier pour le positionner
exactement le long de l’axe vertical de la hotte.
4) Puis accrocher la hotte à l’étrier métallique. Régler
la position horizontale en délaçant la hotte à droite
ou à gauche selon les exigences d’alignement des
meubles hauts. Si l’on doit également régler la hotte
en hauteur, il faut agir sur les vis (C) de réglage
prévues à cet effet.
F
