IT
Sostituzione gruppo antenna trasmettitore
Manuale per il DX7 e DX7se
NOTA
Tutte le istruzioni, garanzie e altri documenti allegati sono soggetti a cambiamenti
a totale discrezione di Horizon Hobby, Inc. Per una letteratura aggiornata sul
prodotto si prega di visitare il sito http://www.horizonhobby.com e cliccare sul tab
di riferimento per questo prodotto.
ATTENZIONE: LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI
Questo manuale contiene le istruzioni per una sostituzione sicura
dell'antenna del trasmettitore. L'antenna di ricambio è un componente im-
portante in un prodotto di hobbistica sofi sticato. Queste istruzioni richiedono
delle conoscenze tecniche di base e abilità meccaniche. La sostituzione non
deve essere eseguita da bambini o da principianti.
Non tentare di smontare il prodotto, di usarlo con componenti incompatibili
o di modifi carlo senza seguire queste istruzioni. Se non si seguono le istruzi-
oni e le precauzioni si potrà avere un'interruzione della trasmissione del
segnale che porterebbe a danneggiare il prodotto, oppure cose e persone.
Leggere TUTTE le istruzioni. Se dopo aver letto le istruzioni si ritiene di non
essere in grado di sostituire l'antenna, è possibile inviare l'antenna e il
trasmettitore gratuitamente, ad un centro assistenza Horizon Service Center
dove tale procedura verrà eseguita da tecnici specializzati autorizzati. Op-
pure bisogna contattare un distributore presente nella propria zona.
Per ottenere l’installazione gratuita dell’antenna visitate il nostro sito www.
horizonhobby.com alla pagina del prodotto con codice SPM6830.
Completare l’etichetta di ritorno prepagato (USA soltanto) e spedirla con la radio
trasmittente ed antenna.
Horizon Service Center
4105 Fieldstone Road
Champaign, IL 61822
USA
877-504-0233
Online Repair Request visit:
www.horizonhobby.com/repairs
Horizon Product
Support
(All other products)
4105 Fieldstone Rd
Champaign, Illinois
61822 USA
877-504-0233
Horizon Hobby Limited
Units 1-4 Ployters Rd
Staple Tye
Harlow, Essex
CM18 7NS
Regno Unito
+44 (0) 1279 641 097
Horizon Technischer
Service
Hamburger Str. 10
25335 Elmshorn
Germania
+49 4121 46199 66
Nota: Se si decide di inviare l'unità per la sostituzione dell'antenna, Horizon pa-
gherà i costi di spedizione e di manodopera correlata a tale operazione. Tuttavia
i costi di riparazione di ALTRI danni al prodotto saranno di totale responsabilità
del cliente, che verrà determinata ad insindacabile giudizio di Horizon Hobby, Inc.
ATTENZIONE: Non accendere mai la radio quando l'antenna non è con-
nessa al modulo. Alimentare il trasmettitore senza l'antenna collegata può
danneggiare il trasmettitore.
INTRODUZIONE
Le seguenti istruzioni sono intese per la sostituzione dell'antenna del trasmettitore
DX7 o DX7se. Leggerle completamente prima di iniziare a sostituire l'antenna.
Elementi necessari:
• Nuovo gruppo antenna (SPM6818) • Giravite medio a croce

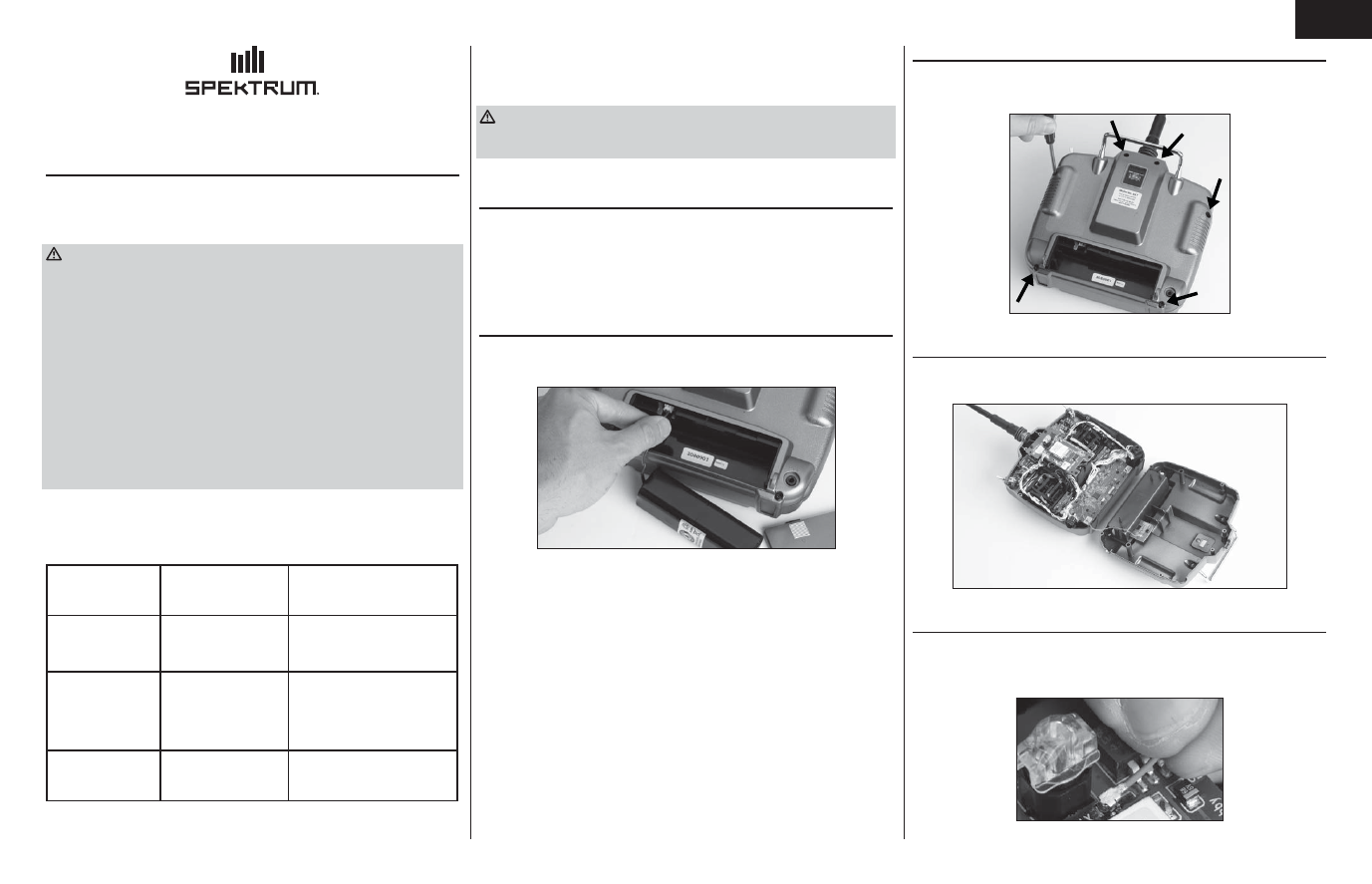

FASE 1
Con l'interruttore del trasmettitore in posizione “Off”, aprire lo scomparto delle
batterie. Togliere il pacco batterie. Attenzione a non danneggiare il connettore.
FASE 2
Usando un giravite a croce bisogna rimuovere le 6 viti che tengono l'alloggiamen-
to del trasmettitore.
FASE 3
Rimuovere con cura il contenitore posteriore. Metterlo da parte. Attenzione a non
danneggiare i cavi.
FASE 4
Disconnettere il cavo dell'antenna nel punto dove si connette al modulo RF.
Afferrare con cura il cavo dell'antenna accanto al connettore e tirarlo muovendolo
leggermente. Si dovrebbe disconnettere facilmente.
