4
DE

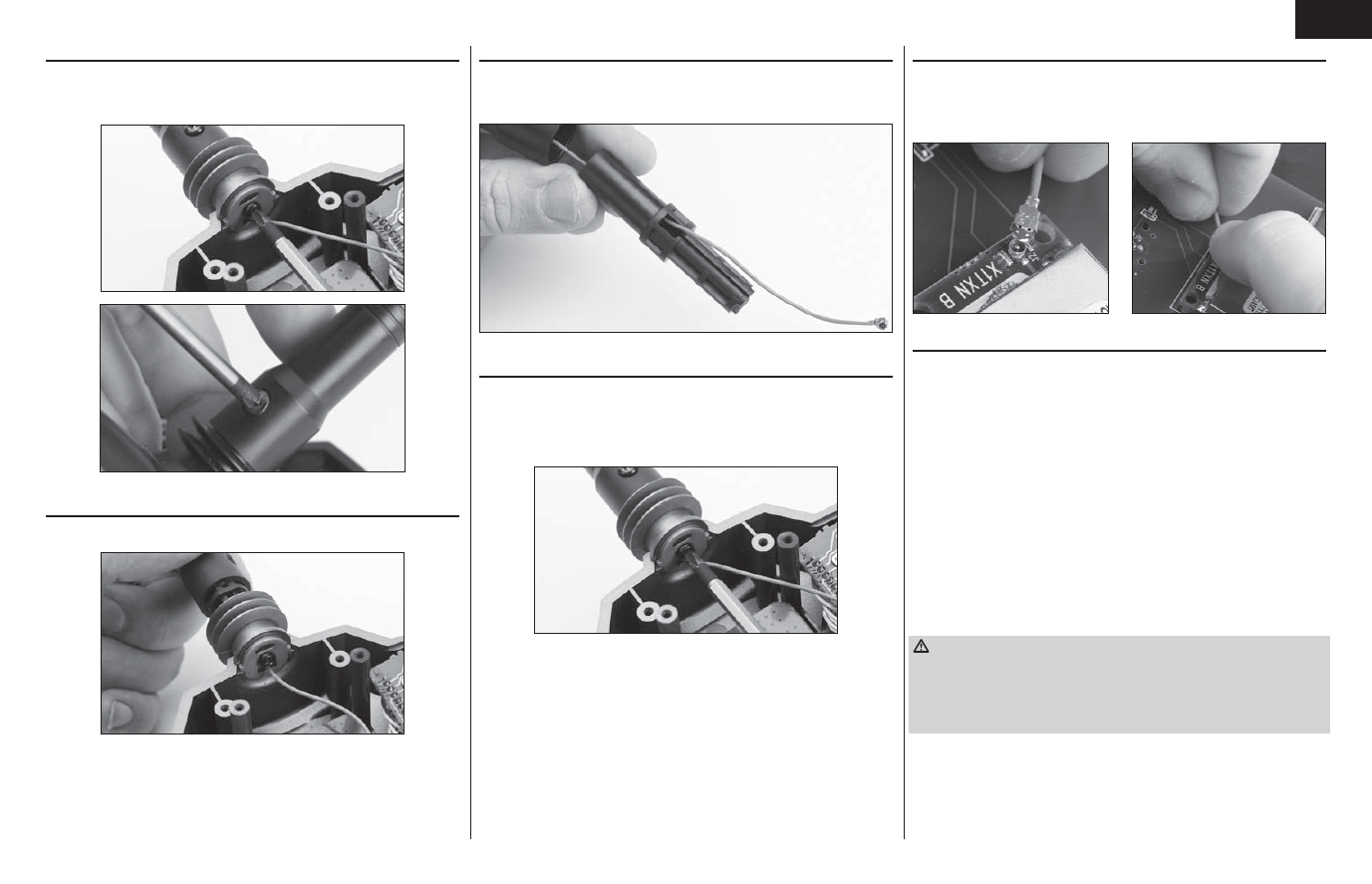

SCHRITT 5
Schrauben Sie mit dem Phillips Schraubendreher die beiden Schrauben wie
abgebildet los. Bitte beachten Sie dabei die Öffnung durch die das Antennenkabel
geführt wird.
SCHRITT 6
Ziehen Sie die Antenne aus dem Gehäuse.
SCHRITT 7
Setzen Sie die neue Antenne auf den Schaft. Führen Sie das Antennkabel durch
den Schaft . Richten Sie den Schaft aus. Bitte achten Sie darauf das Antennenka-
bel dabei nicht zu beschädigen. Schrauben Sie die Antenne am Gehäuse fest.
SCHRITT 8
Installez le bloc d'antenne dans arrière dans l'émetteur. Faites passer le câble de
l'antenne par l'ouverture rectangulaire de la platine de base en métal. Veillez à
ce que le détrompeur soit bien positionné dans la gorge non rectangulaire. Faites
bien attention à ne pas coincer le câble de l'antenne. Fixez en place en remontant
la vis à tête Phillips dans le trou central.
SCHRITT 9
Setzen Sie den Antennenstecker wieder auf das RF Modul. Richten Sie ihn sorg-
fältig aus und drücken ihn dann an bis Sie ein Klicken hören. Überprüfen Sie durch
leichtes zur Seite drehen den einwandfreien Sitz des Steckers.
SCHRITT 10
Überprüfen Sie nach der Montage ob alle Komponenten wieder in ihrer Ur-
sprungsposition sind. Überprüfen Sie unbendingt das kein Kabel bei dem Zusam-
menbau geklemmt werden kann. Bauen Sie das Gehäuse zusammen und führen
einen Reichweitentest durch.
Reichweitentest:
1. Stellen Sie sich mit eingeschalteten Modell ca. 30 Meter entfernt auf.
2. Halten Sie den Sender so wie Sie ihn während des Fluges halten und
aktivieren den Reichweitentest des Senders. Der Sender sendet nun mit
verminderter Leistung.
3. Sie sollten nun mit aktiverten Reichweitetest totale Kontrolle über ihr Modell
haben.
4. Sollten hierbei Probleme auftreten kontaktieren Sie den technischen Service
von Horizon Hobby.
Hinweis: Sollten Sie während oder nach der Montage Zweifel haben den Einbau
korrekt ausgeführt zu haben, wenden Sie sich bitte an den technischen
Service von Horizon Hobby.
WARNUNG: ZUR SICHERUNG DER FUNKTIONSFÄHIGKEIT - Verwenden Sie
die Antenne nicht um daran Gegenstände aufzuhängen. Tragen Sie den Sender
nicht an der Antenne oder verändern die Antenne in irgendeiner Art und Weise.
Sollte die Antenne oder eine ihrer Komponenten beschädigt werden, hat dieses
direkten Einfl uß auf die Sendeleistung welches einen Absturz mit Sach- oder
Personenschaden zur Folge haben kann.
