Sostituzione gruppo antenna trasmettitore

Manuale per il DX8

NOTA

Tutte le istruzioni, garanzie e altri documenti allegati sono soggetti a cambiamenti
a totale discrezione di Horizon Hobby, Inc. Per una letteratura aggiornata sul prodotto
si prega di visitare il sito http://www.horizonhobby.com e cliccare sul tab di riferi-
mento per questo prodotto.

ATTENZIONE: LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI

Questo manuale contiene le istruzioni per una sostituzione sicura dell'antenna del

trasmettitore. L'antenna di ricambio è un componente importante in un prodotto

di hobbistica sofisticato. Queste istruzioni richiedono delle conoscenze tecniche di

base e abilità meccaniche. La sostituzione non deve essere eseguita da bambini o da

principianti.
Non tentare di smontare il prodotto, di usarlo con componenti incompatibili o di

maggiorarlo senza seguire queste istruzioni. Se non si seguono le istruzioni e le pre-

cauzioni si potrà avere un'interruzione della trasmissione del segnale che porterebbe

a danneggiare il prodotto, oppure cose e persone.
Leggere TUTTE le istruzioni. Se dopo aver letto le istruzioni non si ha familiarità nel

sostituire l'antenna, è possibile inviare l'antenna e il trasmettitore, gratuitamente, ad

un centro assistenza Horizon Service Center dove tale procedura verrà eseguita da

tecnici specializzati autorizzati. Oppure bisogna contattare un distributore presente

nella propria zona.
Per ottenere l’installazione gratuita dell’antenna visitate il nostro sito www.horizon-
hobby.com alla pagina del prodotto con codice SPM6830.
Completare l’etichetta di ritorno prepagato (USA soltanto) e spedirla con la radio
trasmittente ed antenna.

Nota: Se si decide di inviare l'unità per la sostituzione dell'antenna, Horizon pagherà
i costi di spedizione e di manodopera correlata a tale operazione. Tuttavia i costi di
riparazione di ALTRI danni al prodotto saranno di totale responsabilità del cliente,
che verrà determinata ad insindacabile giudizio di Horizon Hobby, Inc.

INTRODUZIONE

Le seguenti istruzioni sono intese per la sostituzione dell'antenna di DX8. Leggerle
completamente prima di iniziare a sostituire l'antenna.
Elementi necessari:
• Nuovo gruppo antenna (SPM6831)

• Giravite medio Phillips

ATTENZIONE: Non accendere mai la radio quando l’antenna non è connessa

al modulo. Alimentare il trasmettitore senza l’antenna collegata può danneggiare il
trasmettitore.

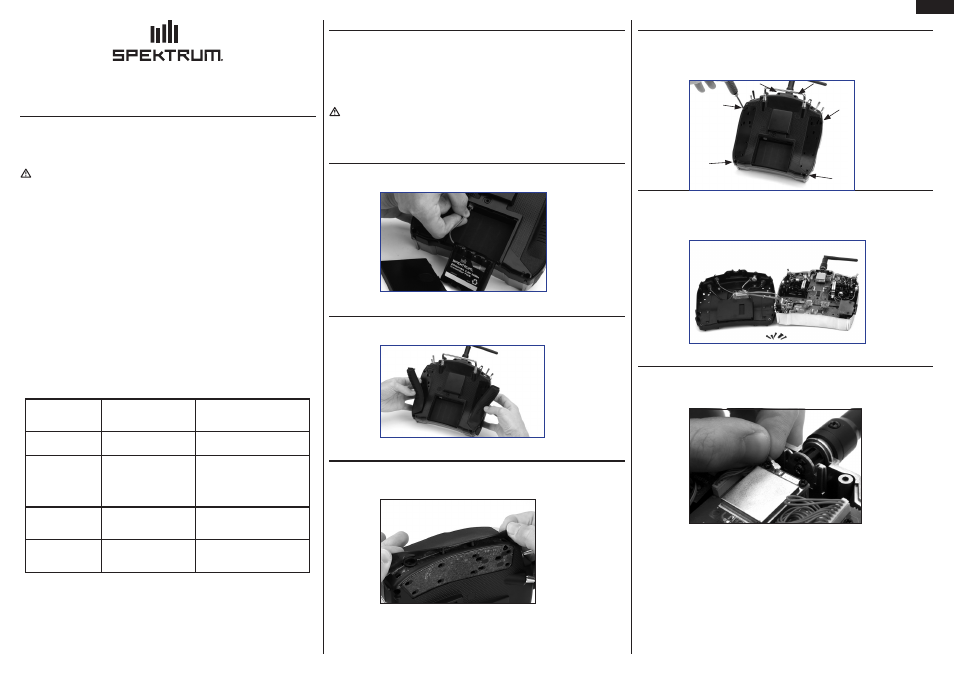

FASE 1

Con l'interruttore del trasmettitore in posizione “Off”, rimuovere la batteria dal suo
scomparto.

FASE 2

Posizionare la radio verso il basso su una superficie morbida. Rimuovere le due

impugnature posteriori in gomma.

FASE 3

Iniziano da un angolo, togliere con cura il bordo posteriore delle due maniglie laterali

dal retro della radio. Dopo aver esposto la linea di giunzione del case, lasciare la parte

rimanente delle maniglie su metà del case.

FASE 4

Usando un giravite Phillips bisogna rimuovere le 6 viti che tengono l'alloggiamento

del trasmettitore. Tutte le viti rimosse devono essere posizionare in un luogo apposito

nel quale non possono essere perse e devono essere posizionate in un ordine che ne

consente il reinserimento.

FASE 5

Rimuovere con cura il case posteriore e metterlo da parte. Attenzione a non tirare il
connettore inserito nella scheda del codificatore nella parte frontale del case. Se lo
desiderate, è possibile disconnettere il connettore del case posteriore dalla scheda del
codificatore nella parte frontale del case.

FASE 6

Afferrare con cura il cavo dell'antenna accanto al punto di connessione del coperchio
RF e tirarlo muovendolo leggermente. L'antenna si dovrebbe disconnettere facil-
mente.

Horizon Service Center

4105 Fieldstone Road
Champaign, IL 61822 USA

877-504-0233
Online Repairs visit
www.horizonhobby.com/repairs/

Horizon Product
Support

4105 Fieldstone Road
Champaign, IL 61822 USA

877-504-0233
[email protected]

Horizon Hobby Limited

Units 1-4 Ployters Rd
Staple Tye
Harlow, Essex
CM18 7NS
Regno Unito

+44 (0) 1279 641 097

[email protected]

Horizon Technischer
Service

Hamburger Str. 10
25335 Elmshorn
Germania

+49 4121 46199 66

[email protected]

Horizon Hobby SAS

14 Rue Gustave Eiffel
Zone d’Activité du Réveil Matin
91230 Montgeron

+33 (0) 1 60 47 44 70
[email protected]
