Ersatz-Senderantenneneinheit
Handbuch für DX8
HINWEIS
Alle Anweisungen, Garantien und sonstige zugehörige Dokumente können nach Ermessen von
Horizon Hobby, Inc. geändert werden. Aktuelle Produktdokumentationen finden Sie auf http://www.
horizonhobby.com, klicken Sie dort auf die Registerkarte „Support“ für dieses Produkt.
WARNUNG: LESEN UND BEFOLGEN SIE ALLE ANWEISUNGEN
Dieses Handbuch enthält Anweisungen für das sichere Ersetzen einer Senderantenne. Diese
Ersatzantenne ist eine wichtige Komponente in einem hochentwickelten Hobby-Produkt. Die
Anweisungen setzen ein grundlegendes technisches Verständnis und handwerkliche Fähigkeiten
voraus. Der Ersatz sollte nicht von Kindern oder Anfängern vorgenommen werden.
Versuchen Sie nicht, dieses Produkt auseinanderzubauen, mit nicht kompatiblen Bauteilen zu
verwenden oder zu erweitern, sofern dies nicht in den Anweisungen angegeben ist. Werden
die einzelnen Anweisungen und Sicherheitshinweise nicht befolgt, kann dies eine Störung
des Funksignals zur Folge haben, was zu Schäden an Produkt oder Sachwerten und/oder zu
Verletzungen führen kann.
Lesen Sie ALLE Anweisungen. Wenn Sie nach Lesen dieser Anweisungen nicht sicher sind, ob
Sie das Ersetzen der Antenne selbst vornehmen können, senden Sie die Antenne und den Sender
kostenlos an das für Sie zuständige Horizon Service Center. Dort wird die Reparatur durch einen
autorisierten Service-Techniker ausgeführt. Oder wenden Sie sich an einen Vertrieb in Ihrem
Land.
Um dieses Austausch bei Horizon Hobby vornehmen zu lassen, wenden sie sich bitte an den
technischen Service von Horizon Hobby.
Hinweis: Sollten Sie während dem Einbau Zweifel haben dieses Austausch korrekt durchführen zu
können, wenden Sie sich bitte an den technischen Service von Horizon Hobby.
Hinweis: Wenn Sie sich entscheiden, das Gerät zum Ersetzen der Antenne einzusenden,
übernimmt Horizon die Kosten für den Versand und den Arbeitslohn für den Austausch der
Antenne. Kosten für die Reparatur aller ANDEREN Schäden am Produkt müssen möglicherweise
vom Kunden übernommen werden, worüber Horizon Hobby, Inc die ausschließliche
Entscheidung fällt.
EINLEITUNG
Die folgenden Anweisungen beziehen sich auf das Ersetzen der Antenne für das Modell DXS. Lesen
Sie diese vollständig, bevor Sie mit dem Ersetzen der Antenne beginnen.
Benötigte Teile und Werkzeuge:
• Neue Antenneneinheit (SPM6831)
• Mittlerer Kreuzschlitzschraubendreher
ACHTUNG: Schalten Sie niemals das Funksystem ein, wenn die Antenne nicht an das Modul
angeschlossen ist. Das Einschalten des Senders ohne Antenne kann diesen beschädigen.

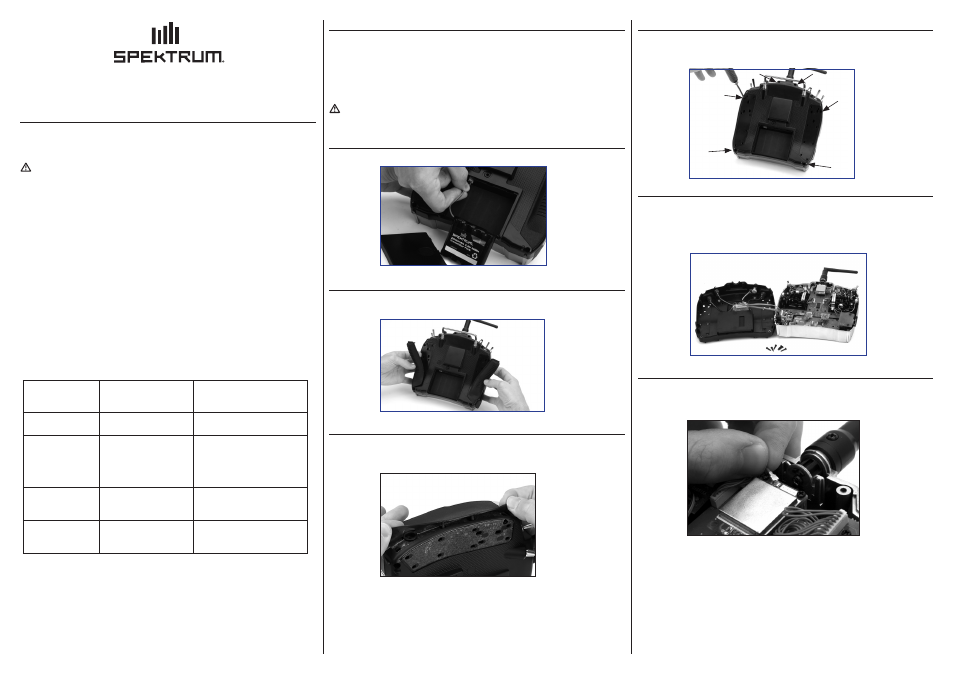

SCHRITT 1
Schalten Sie den Ein-/Ausschalter auf „Off“, und entfernen Sie den Akku aus dem Akkufach.
SCHRITT 2
Legen Sie die Funkeinheit mit der Vorderseite auf eine gepolsterte Fläche. Entfernen Sie die
beiden Gummigriffe auf der Rückseite.
SCHRITT 3
Ziehen Sie an einer Ecke anfangend vorsichtig die rückseitige Halterung der Doppelgriffe von der
Rückseite des Geräts ab. Wenn Sie die Falznaht des Gehäuses freigelegt haben, belassen Sie die
verbleibenden Teile der Seitengriffe an der Vorderseite des Geräts.
SCHRITT 4
Entfernen Sie mit einem Kreuzschlitzschraubendreher die sechs Schrauben, mit denen das
Sendergehäuse zusammengehalten wird. Bewahren Sie die Schrauben an einem sicheren Ort und
in der Reihenfolge auf, in der Sie sie entnommen haben.
SCHRITT 5
Entfernen Sie vorsichtig die Rückseite des Gehäuses, und legen Sie diese beiseite. Achten Sie
darauf, nicht den Kabelbaum herauszureißen, der auf dem Encoderboard auf der Vorderseite des
Gehäuses befestigt ist. Wenn gewünscht, können Sie den Kabelstecker auf der Geräterückseite
vom Encoderboard in der Vorderseite des Gehäuses trennen.
SCHRITT 6
Umfassen Sie vorsichtig das Antennenkabel neben dem Anschlusspunkt auf dem RF-Deck,
und ziehen Sie dieses mit leicht wackelnden Bewegungen heraus. Die Antenne sollte sich leicht
entfernen lassen.
