Radio wiring – Audiovox Rampage AV-455 User Manual
Page 4

128-5504
128-5504
128-5504
128-5504
128-5504
4 of 12
4 of 12
4 of 12
4 of 12
4 of 12
3
3
3
3
3

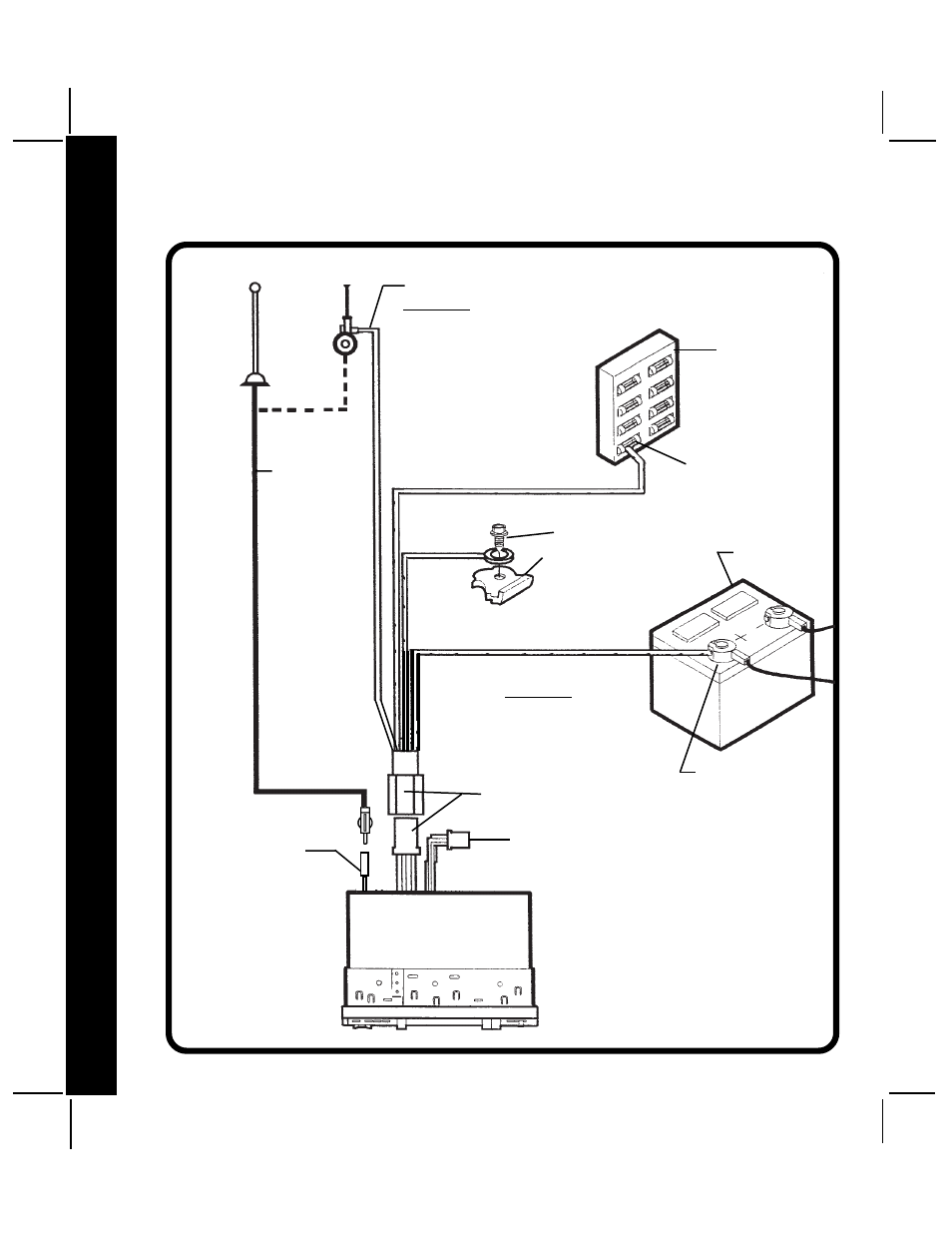

RADIO
WIRING
RADIO
WIRING
RADIO
WIRING
RADIO
WIRING
RADIO
WIRING
RADIO WIRING
RADIO WIRING
RADIO WIRING
RADIO WIRING
RADIO WIRING
REFER TO PAGE 4 FOR SPEAKER WIRING
