instalación _13
01 INST
ALACIÓN

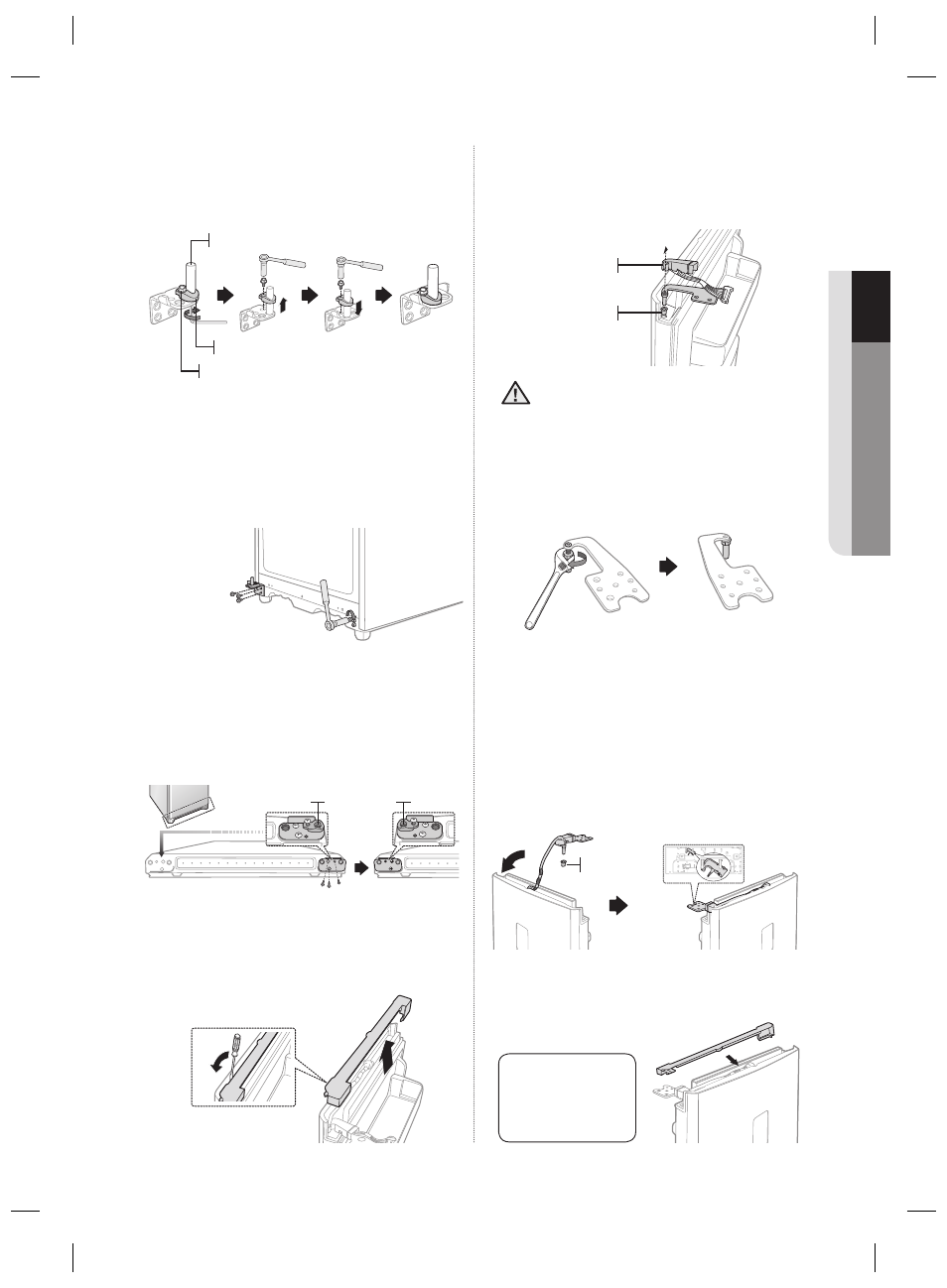

7. Separe el eje de la bisagra con la llave hexagonal.
Desatornille el perno para retirar el apoyo de la
bisagra e intercambie el lado del eje de la bisagra y
del apoyo de esta.
8. Monte la bisagra en el lado inferior izquierdo del
frigorífi co, donde se han retirado los pernos en el
paso 6.
Atornille los pernos retirados del lado inferior
derecho del frigorífi co para usos futuros.
9. Retire los tornillos de los lados inferiores izquierdo
y derecho de la puerta del frigorífi co.
Cambie al lado izquierdo el tope de la puerta que
está en el lado derecho. También debe cambiar el
apoyo de la bisagra.
10. Retire la cubierta del cable de la parte superior de
la puerta del frigorífi co para cambiar los cables
de lado.
11. Retire la bisagra y el anillo de caucho de la puerta
del frigorífi co.
Desmonte la tapa de la bisagra derecha y saque
los cables de la cubierta de la bisagra.
Cuando retire la cubierta de la bisagra
tenga cuidado de no dañar los cables
eléctricos.
12. Utilice la llave inglesa para separar el eje de la
bisagra, dé la vuelta a esta y vuelva a montar el
eje de la bisagra.
13. Vuelva a montar la bisagra en la puerta del
frigorífi co invirtiendo el paso 11.
Asegúrese de utilizar la cubierta de la bisagra
izquierda (que se puede encontrar debajo de la
cubierta de plástico retirada en el paso 2 ) y retire
el anillo de caucho.
Después de volver a montar la bisagra, el cable
y la cubierta de la bisagra, cambie el lado de la
derecha a la izquierda.
14. Después de cambiar la bisagra de lugar, tápela
con la cubierta del cable en la parte superior de
la puerta del frigorífi co.
Eje de la bisagra
Apoyo de la bisagra
Perno de 8 mm
10 mm
10 mm
Apoyo de la bisagra Apoyo de la bisagra
Cubierta de la
bisagra
Anillo de
caucho
PRECAUCIÓN
Anillo de
caucho
La “cubierta del cable
de la puerta derecha”
se puede encontrar en
el embalaje
