26
Español

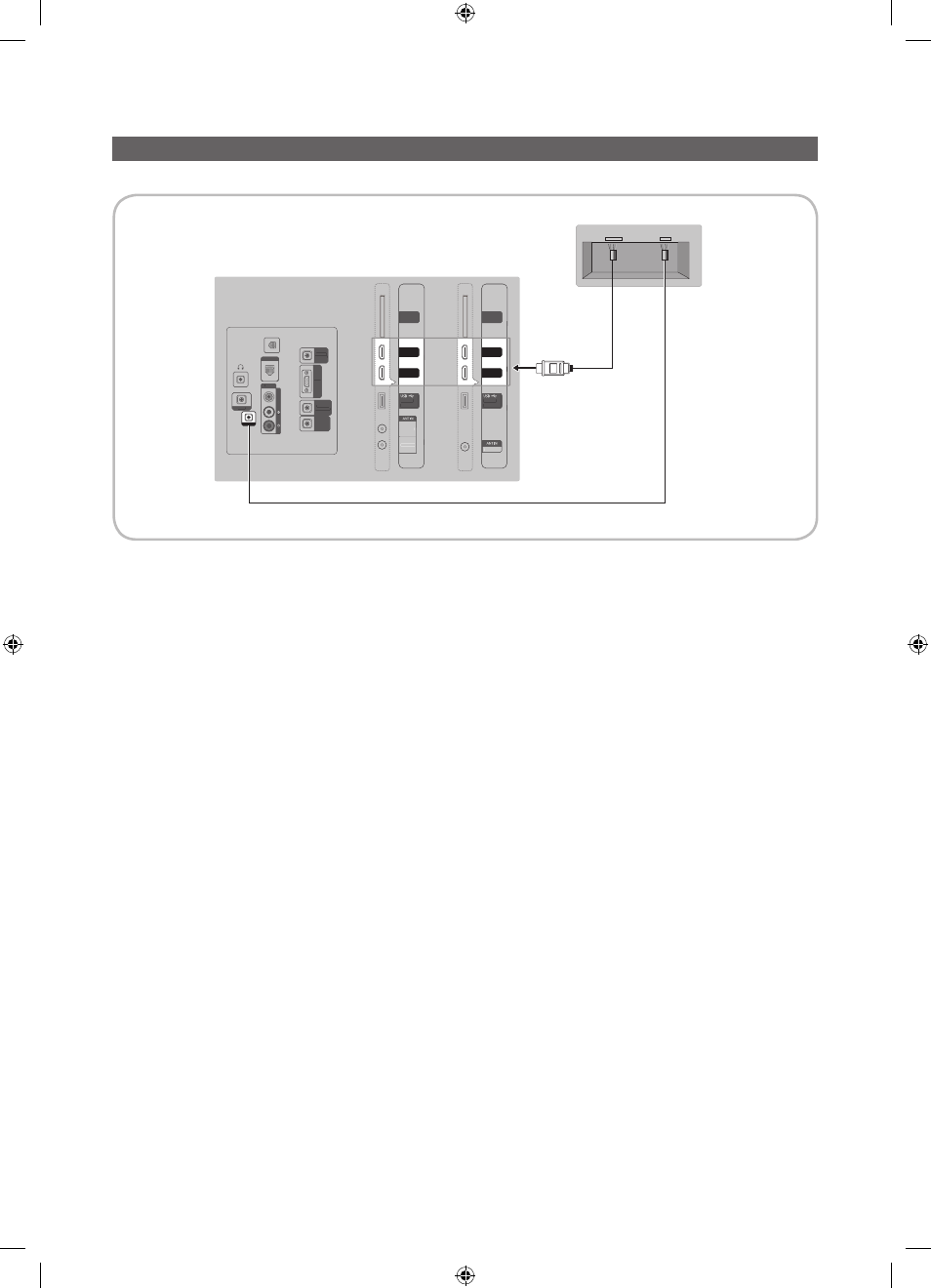

Conexión del MediaHub HD
Salida a cualquier fuente externa conectada al MediaHub HD en la recepción del hotel.
1. Conecte el puerto
RJP
del televisor y el puerto RS/232 del MediaHub HD.
2. Conecte el puerto
HDMI IN
del televisor y el puerto HDMI del MediaHub HD.
• MediaHub HD
– El MediaHub ID es un módulo de hardware que tiene diferentes entradas de audio y vídeo (A/V, Audio, PC,
HDMI y USB) y las correspondientes salidas. En las fuentes de salida correspondientes se conecta el televisor
al MediaHub. El MediaHub se comunica con el televisor a través de RS232. La función Hot Plug & Play permite
a los huéspedes del hotel conectar una fuente externa al MediaHub. MediaHub se comunica con el televisor
enviando mensajes acerca de fuentes activas/inactivas. El televisor cambia a la fuente externa activa.
– Se debe conectar el HDMI del MediaHub al puerto
HDMI IN
del televisor.
– Cuando el televisor esté encendido, conéctelo al RJP antes de 10 segundos.
• Funciones especiales
– PIP
– Detección automática
HDMI
USB
RS/232
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
(5V 0.5A)
/ CLONING
SATELLITE
AIR/CABLE
COMMON
INTERFACE
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
(5V 0.5A)
/ CLONING
COMMON
INTERFACE
AIR/CABLE
DATA
HP-ID
RJP
AV IN
AU
DIO
VIDE
O
VOL-CTRL
PC / DVI
AUDIO IN
VARIABLE
AUDIO OUT
PC IN
CLOCK
HDMI IN 2
(DVI)
(
)
HDMI IN 1
(ARC)
(
)
(5V 0.5A)
/ CLONING
SATELLITE
AIR/CABLE
COMMON
INTERFACE
HDMI IN 2
(DVI)
(
)
HDMI IN 1
(ARC)
(
)
(5V 0.5A)
/ CLONING
COMMON
INTERFACE
AIR/CABLE
DATA
HP-ID
RJP
AV IN
AU
DI
O
VID
EO
VOL-CTRL
PC / DVI
AUDIO IN
VARIABLE
AUDIO OUT
PC IN
CLOCK
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
RJP
Panel posterior del TV
Parte posterior del MediaHub HD
2
cable HDMI
1
Cable de datos RS-232
