24
Español

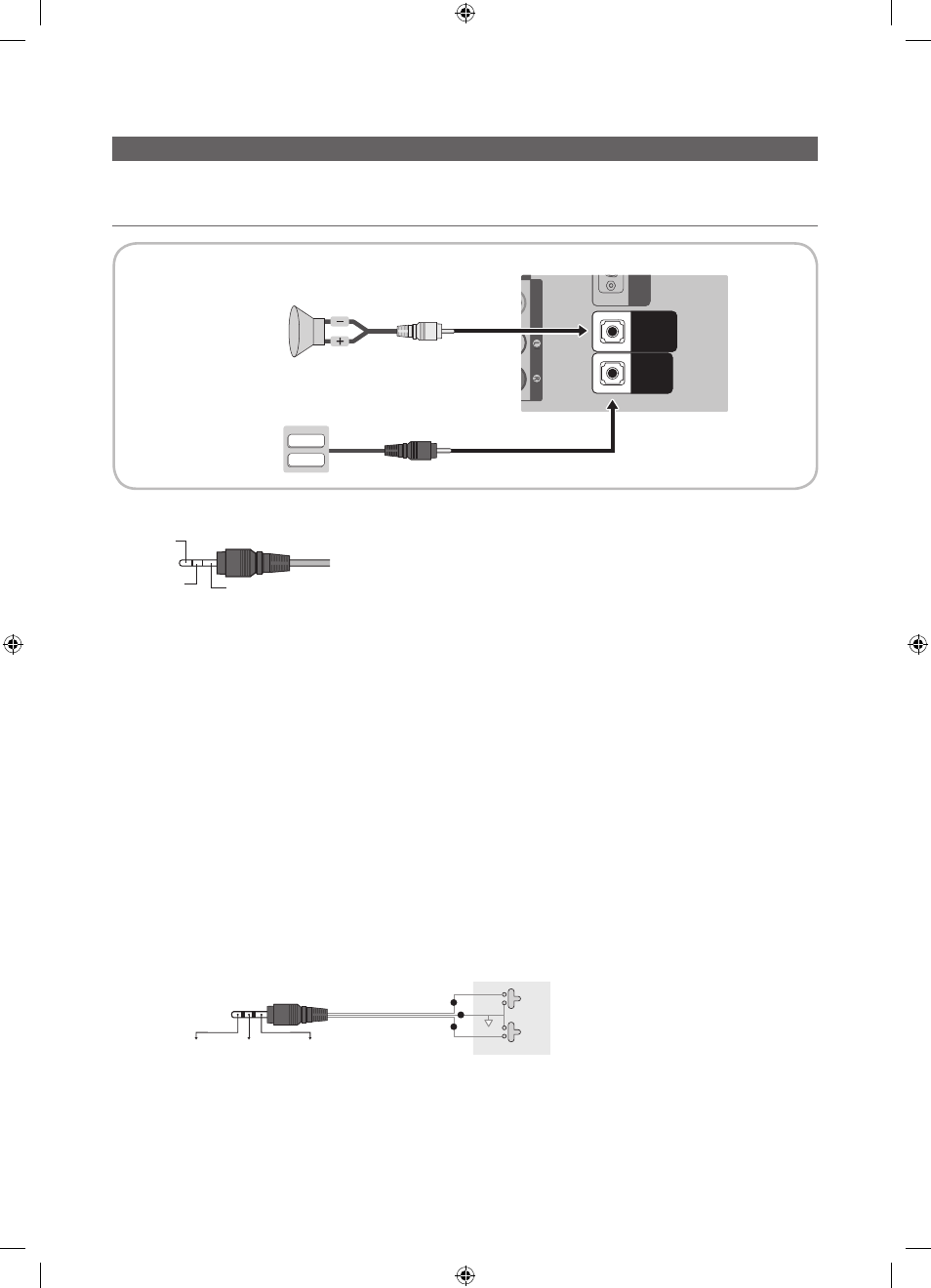

Conexión de los altavoces del cuarto de baño
Puede conectar los altavoces del cuarto de baño como se explica a continuación. (HG470 no lo admite)
¦ Conexión a través de la salida Variable (disponible sin amplificador externo)
1. Conecte el puerto VARIABLE AUDIO OUT del televisor a los altavoces de pared del cuarto de baño del hotel.
Altavoz +
Altavoz -
N/C
2. Conecte el terminal VOL-CTRL del televisor al puerto del interruptor de la caja de control del volumen de la pared del
cuarto de baño del hotel.
✎ La salida máxima del altavoz es de 4 W, 8 Ω.
✎ El puerto VARIABLE AUDIO OUT solo admite salida de sonido MONO.
• Instalación del control de volumen
– Si configura la caja de control del volumen como se muestra en la ilustración, puede controlar el volumen de los
altavoces del cuarto de baño.
– El terminal que está conectado desde la caja de control del volumen al televisor es un terminal de teléfono normal
de 3,5 mm.
– El interruptor de la caja de control del volumen es táctil.
✎ Configuración del modo de amplificador secundario
– 0: Desactiva la función del amplificador secundario (PWM desactivado).
– 1: Determina el volumen secundario de acuerdo con el control de volumen principal. Es decir, el volumen
secundario se determina de acuerdo con los valores Volumen de encendido, Volumen mínimo y Volumen máximo
del modo Hotel.
– 2: Determina el volumen de acuerdo con el ajuste del panel de control del cuarto de baño.
• Especificaciones del puerto de salida variable
– Cable del altavoz: Utilice un cable de altavoz que no supere los 82 pies (25 metros).
Caja de control del volumen
VOL - DOWN
( blanco 1 )
VOL - UP
( negro/rojo 2 )
GND
( cable blindado 3 )
VOL +
VOL -
1
2
3
AUDIO
VIDEO
VOL-CTRL
VARIABLE
AUDIO OUT
AU
DI
O
VIDE
O
VOL-CTRL
VARIABLE
AUDIO OUT
VOL+
VOL-
VOL-CTRL
VARIABLE
AUDIO OUT
Panel posterior del TV
Caja de control del
volumen
Altavoz
2
1
