Português - 4
Fonte de
alimentação

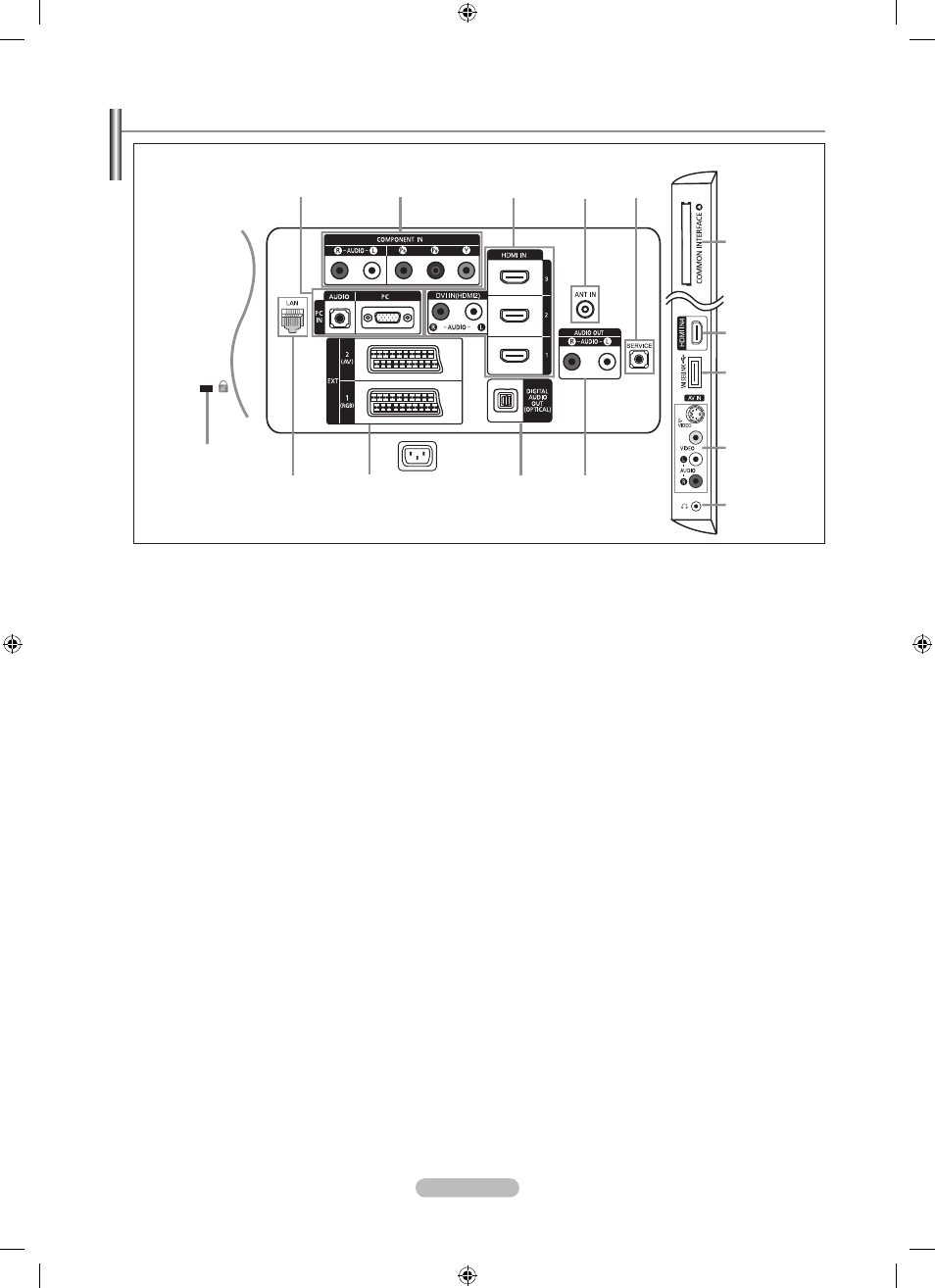

Apresentação do painel de ligação
[Tomadas do painel lateral]
[Painel posterior do televisor]
A cor e a forma do produto podem variar consoante o modelo.
Antes de ligar um dispositivo externo ao televisor, tem de desligar este último.
Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo.
1 PC IN [PC] / [AUDIO]
Ligue à tomada de saída de áudio e vídeo no PC.
2 COMPONENT IN
Ligue uma das extremidades dos cabos de vídeo para componentes (opcionais) ao conector de componente (‘P
R
’, ‘P
B
’, ‘Y’),
na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de vídeo no DTV ou no
DVD.
Para ligar a Set-Top Box e o DTV (ou o DVD), deve ligar a Set-Top Box ao DTV (ou ao DVD) e o DTV (ou o DVD) ao
conector de componente (‘P
R
’, ‘P
B
’, ‘Y’) no televisor.
Os conectores P
R
, P
B
e Y dos dispositivos para componentes (DTV ou DVD) são por vezes identificados como Y, B-Y e R-Y
ou Y, Cb e Cr.
Ligue uma das extremidades dos cabos de áudio RCA (opcionais) a [
R-AUDIO-L] na parte de trás do televisor, e as outras
extremidades aos conectores correspondentes de saída de áudio no DTV ou no DVD.
3 HDMI IN , HDMI IN 2, HDMI IN , HDMI IN 4
Suporta ligações entre dispositivos AV activados para HDMI (Set-Top Boxes, leitores de DVD).
Uma ligação HDMI a HDMI não precisa de ligação áudio adicional.
Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada
HDMI IN 2.
O que é HDMI?
“Alto Definition Multimedia interface” permite a transmissão de dados de vídeo digital de alta definição e de som digital
multi-canais.
O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido).
A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (Alto
Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canais.
O som pode não sair do televisor e as imagens podem ser apresentadas com cores estranhas quando estão ligados
leitores de DVD/boxes da televisão por cabo/receptores de satélite que suportem versões HDMI anteriores à 1.3. Se ligar
um cabo HDMI mais antigo e não ouvir som, ligue o cabo HDMI à tomada HDMI IN 2 e os cabos de áudio às tomadas
DVI IN (HDMI2) [R-AUDIO-L] na parte de trás do televisor. Se isto acontecer, contacte a empresa fornecedora do leitor
de DVD/box da televisão por cabo/receptor de satélite para confirmar a versão HDMI, depois peça uma actualização de
firmware. Os cabos de versões anteriores à 1.3 podem provocar imagens tremidas ou pode não aparecer a imagem no
ecrã.
DVI IN(HDMI2) [R-AUDIO-L]
Saídas de áudio DVI para dispositivos externos.
N
N
N
-
-
-
-
-
-
-
-
N
-
-
N
-
2 3 4 5
6
7
3
8
9
$
1
0 ! @ #
