Collegamenti
✎
NOTA
• Gli ingressi PC (D-Sub) e PC/DVI AUDIO IN non sono supportati.
• La connessione mediante cavo HDMI potrebbe non essere supportata a seconda del modello di PC in uso.
• Se un cavo DVI-HDMI è collegato alla porta
HDMI IN 2 (DVI)
, l'audio potrebbe non funzionare.
• Per la connessione del set-top box mediante cavo HDMI, si consiglia di collegare il cavo alla porta
HDMI IN 1 (STB)
.
• Il connettore delle cuffi e è di tipo TRS (Tip Ring Sleeve) a 3 canali.
• L'unità HDD (Hard Disk Drive) collegata via USB non è supportata.
EXT
(RGB)
DIGITAL
AUDIO OUT
(OPTICAL)
(5V 0.5A)
USB
HDMI IN 1
(STB)
AUDIO
VIDEO
AUDIO
COMPONENT
/ AV IN
ANT IN
AIR/CABLE
HDMI IN 2
(DVI)
DC 14V
R
OPTICAL
DVI OUT
EXT
W
R
Y
Y
W
R
B
R
G
R
W
R
B
W
R
RG
P
R
P
B
Y
AUDIO OUT
R-AUDIO-L
COMPONENT OUT
AUDIO OUT
R-AUDIO-L
VIDEO OUT
HDMI OUT
Antenna VHF/UHF
Cavo
USB
COMMON INTERFACE
o

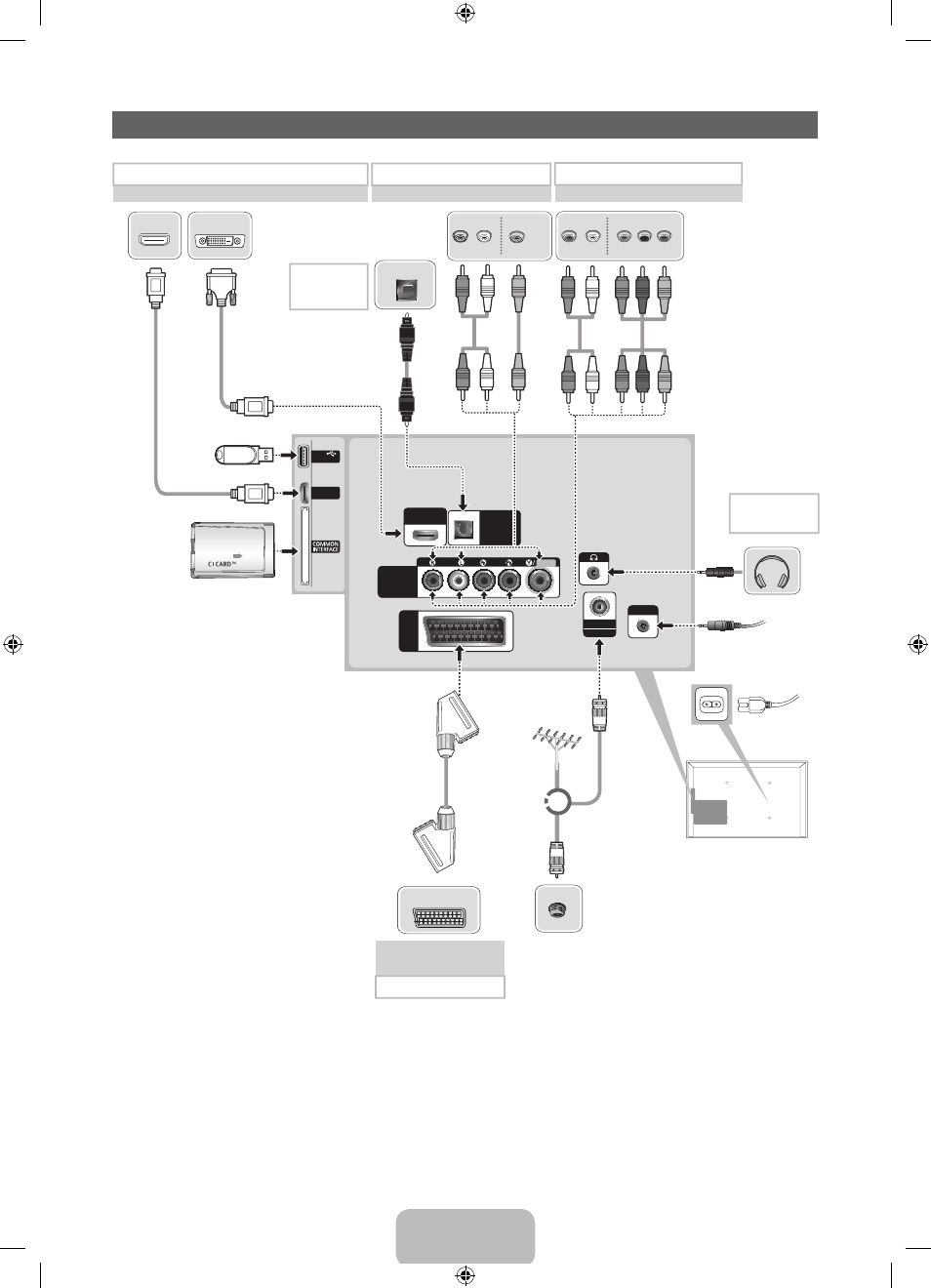

Pannello posteriore del televisore
Pannello laterale del televisor
Set top Box / Lettore BD / PC
Connessione HDMI
Connessione
audio
Videoregistratore o DVD
Connessione SCART
Lettore BD
Connessione Component
Lettore BD
Connessione AV
✎
La posizione della porta può
differire in base al modello.
✎
Supporta entrambe le
connessioni Comp. e AV
da un'unica porta.
Connessione
cuffi e
Ingresso alimentazione
(UE19F4000 / UE22F5000)
Ingresso
alimentazione
(UE28F4000)
