Connexions
✎
REMARQUE
• Les entrées PC(D-Sub) et PC/DVI AUDIO IN ne sont pas prises en charge.
• En fonction du PC, la connexion à l'aide du câble HDMI peut ne pas être prise en charge.
• Si un câble DVI vers HDMI est connecté au port
HDMI IN 2 (DVI) , le son ne fonctionne pas.
• Pour connecter le boîtier décodeur à l'aide d'un câble HDMI, nous vous recommandons vivement un branchement sur le port
HDMI IN 1(STB) .
• La prise casque ne prend en charge que le type TRS (tip-ring-sleeve) à 3 conducteurs.
• Le disque dur connecté au port USB n'est pas pris en charge.
EXT
(RGB)
DIGITAL
AUDIO OUT
(OPTICAL)
(5V 0.5A)
USB
HDMI IN 1
(STB)
AUDIO VIDEO AUDIO
COMPONENT
/ AV IN
ANT IN
AIR/CABLE
HDMI IN 2
(DVI)
DC 14V
R
OPTICAL
DVI OUT
EXT
W R Y
Y W R B R G R W
R B W R
RG
P R P B Y
AUDIO OUT
R-AUDIO-L
COMPONENT OUT AUDIO OUT
R-AUDIO-L
VIDEO OUT HDMI OUT
Antenne VHF/UHF
Câble
USB
COMMON INTERFACE
ou

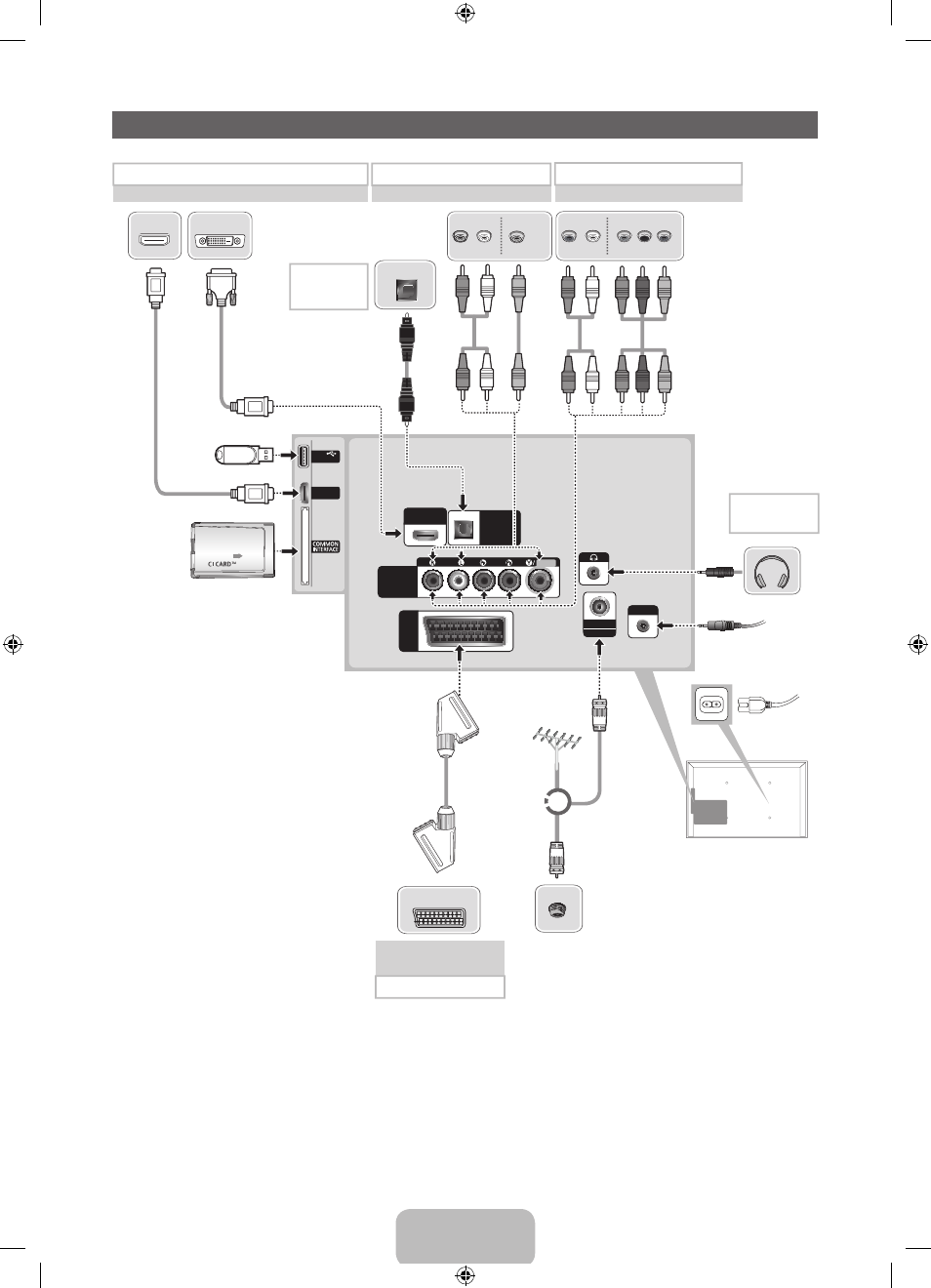

Panneau arrière du téléviseur
Panneau latéral du téléviseur
Boîtier décodeur / Lecteur BD / Ordinateur
Connexion HDMI
Connexion
audio
Magnétoscope ou lecteur
DVD
Connexion SCART
Lecteur BD
Connexion à composantes
Lecteur BD
Connexion AV
✎
L'emplacement du port peut
varier en fonction du modèle.
✎
Les connexions
Composante et AV sont
prises en charge par un
seul port.
Connexion de
Casque
Entrée de l'alimentation
(UE19F4000 / UE22F5000)
Entrée de
l'alimentation
(UE28F4000)
