Anschlüsse
✎
HINWEIS
• Die Eingänge PC(D-Sub) und PC/DVI AUDIO IN werden nicht unterstützt.
• Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt.
• Wenn ein DVI/HDMI-Kabel an den
HDMI IN 2 (DVI) -Anschluss angeschlossen ist, wird kein Ton ausgegeben.
• Bei Anschluss eines Receivers über ein HDMI-Kabel wird unbedingt die Verwendung des Anschlusses HDMI IN 1(STB)
empfohlen.
• Die Kopfhörerbuchse unterstützt ausschließlich dreiadrige Klinkenstecker (TRS).
• Festplatten (HDD) am USB-Anschluss werden nicht unterstützt.
EXT
(RGB)
DIGITAL
AUDIO OUT
(OPTICAL)
(5V 0.5A)
USB
HDMI IN 1
(STB)
AUDIO VIDEO AUDIO
COMPONENT
/ AV IN
ANT IN
AIR/CABLE
HDMI IN 2
(DVI)
DC 14V
R
OPTICAL
DVI OUT
EXT
W R Y
Y W R B R G R W
R B W R
RG
P R P B Y
AUDIO OUT
R-AUDIO-L
COMPONENT OUT AUDIO OUT
R-AUDIO-L
VIDEO OUT HDMI OUT
VHF/UHF-Antenne
Kabel
USB
COMMON INTERFACE
oder
Rückseite des Fernsehgeräts
Seitenverkleidung des Fernsehgeräts

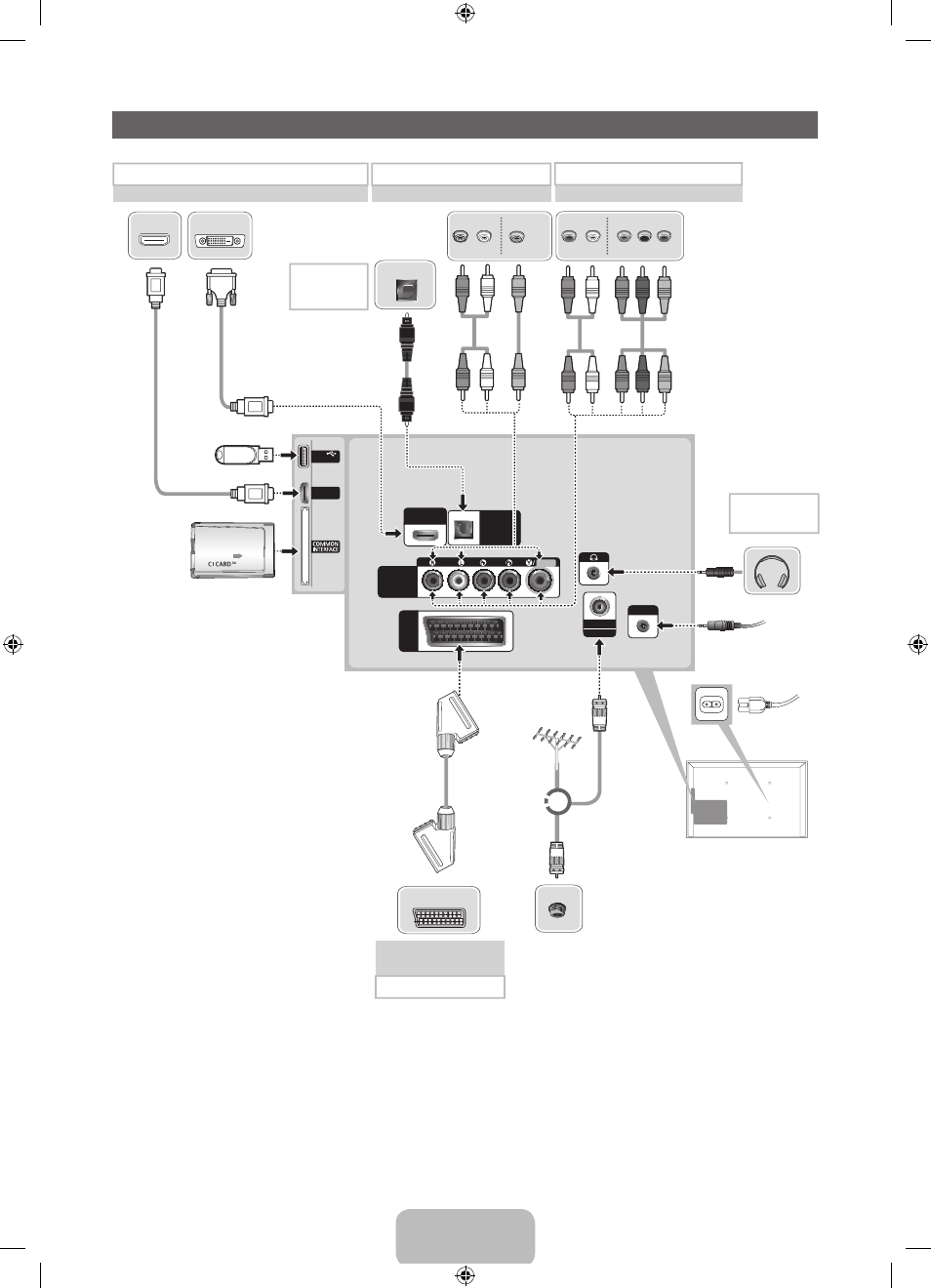

Receiver / BD-Player / PC
HDMI-Anschluss
Audio-
Anschluss
Videorekorder oder DVD
SCART-Anschluss
BD-Player
Komponentenanschluss
BD-Player
AV-Anschluss
✎
Die Lage des Anschlusses
kann sich je nach Modell
unterscheiden.
✎
Unterstützt werden sowohl
Komponenten- und
AV-Verbindungen in einem
Anschluss.
Kopfhörer-
Anschluss
Netzanschluss
(UE19F4000 / UE22F5000)
Netzanschluss
(UE28F4000)
Deutsch - 6
