Nederlands - 6

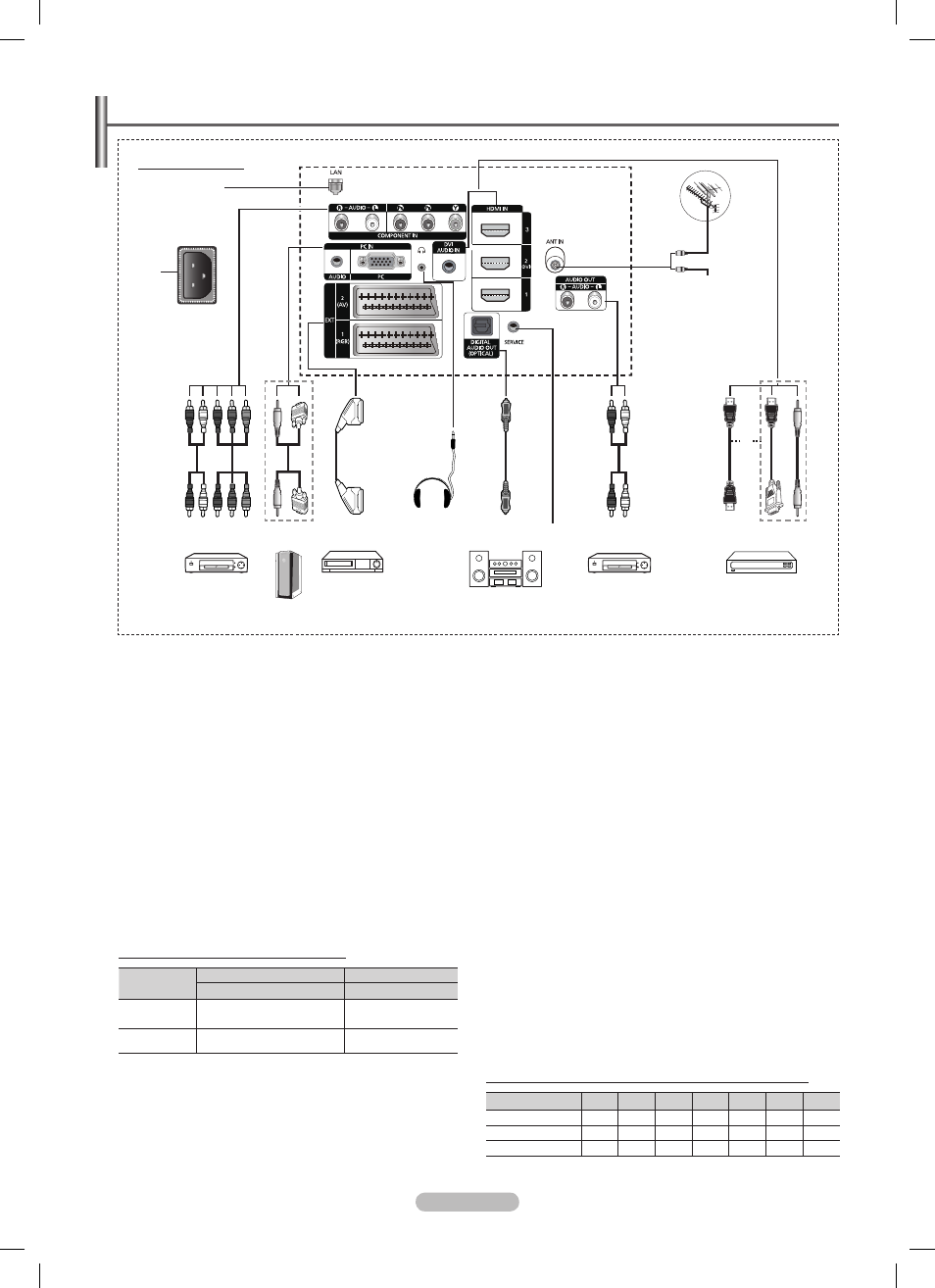

Overzicht van het aansluitpaneel
Wanneer u een audio- of videosysteem op uw tv aansluit, dient u alle apparaten uit te schakelen.
N
Zorg er bij het aansluiten van een extern apparaat voor dat de kleuren van de aansluiting en de kabel overeenkomen.
N
De vorm en kleur van het product kunnen, afhankelijk van het model, variëren.
N
1
LAN
Sluit een LAN-kabel aan op deze poort om verbinding met het
netwerk te maken.
2
POWER IN
Aansluiting voor het netsnoer.
3
COMPONENT IN
Audio-(AUDIO L/R) en
video-ingangen (Y / P
B
/ P
R
)voor componenten.
4
PC IN (AUDIO / PC)
Aansluiting voor de video- en audio-uitvoer van de computer
5
EXT 1, EXT 2
Ingangen of uitgangen voor externe apparaten, zoals een
videorecorder, dvd-speler, spelcomputer of videodiscspeler.
In de EXT-modus ondersteunt DTV Out alleen MPEG SD-
N
video en -audio.
In de EXT-modus is Spelmodus niet beschikbaar.
N
Specificaties voor de invoer/uitvoer
Aansluiting
Invoer
Uitvoer
Video Audio(L/R) RGB
Video + Audio(L/R)
EXT 1
✔
✔
✔
Alleen de TV- of DTV-
uitvoer is beschikbaar
EXT 2
✔
✔
Uitvoer naar keuze.
6
HEADPHONE
U kunt een hoofdtelefoon op de tv aansluiten als u naar een
programma wilt kijken zonder de andere aanwezigen in de
kamer te storen.
Langdurig gebruik van een hoofdtelefoon met een hoog
N
volume kan het gehoor beschadigen.
7
DIGITAL AUDIO OUT (OPTICAL)
Sluit een component voor digitale audio aan.
8
SERVICE
Aansluiting voor onderhoud.
9
AUDIO OUT(AUDIO R/L)
RCA-audiosignalen van de tv aansluiten op een externe bron,
zoals geluidsapparatuur.
0
ANT IN
75Ω coaxiale aansluiting voor antenne of kabeltelevisienetwerk.
!
HDMI IN 1, 2(DVI), 3
Voor een HDMI-naar-HDMI-verbinding is geen extra
audioaansluiting nodig.
Bij gebruik van de HDMI/DVI-kabelverbinding, moet u de
-
HDMI IN 2(DVI)-aansluiting gebruiken.
Wat is HDMI?
N
- Met HDMI
(High Definition Multimedia Interface)
kunnen digitale videogegevens met een hoge definitie en
meerdere kanalen met digitale audio worden verzonden.
- De HDMI/DVI-uitgang ondersteunt een DVI-aansluiting
op externe apparatuur met een geschikte kabel (niet
meegeleverd). Het verschil tussen HDMI en DVI is dat
het HDMI-apparaat minder groot is, is voorzien van een
functie voor HDCP-codering (High Bandwidth Digital
Copy Protection) en digitale audio van meerdere kanalen
ondersteunt.
DVI AUDIO IN
DVI-audio-uitgangen voor externe apparaten.
Ondersteunde modi voor HDMI/DVI en Component
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz
X
X
X
O
O
O
O
HDMI/DVI 60Hz
X
O
X
X
O
O
O
Component
O
O
O
O
O
O
O
TV Achterpaneel
Kabeltelevisie-
netwerk
of
of
2
5
4
3
9
!
7
0
8
6
1
