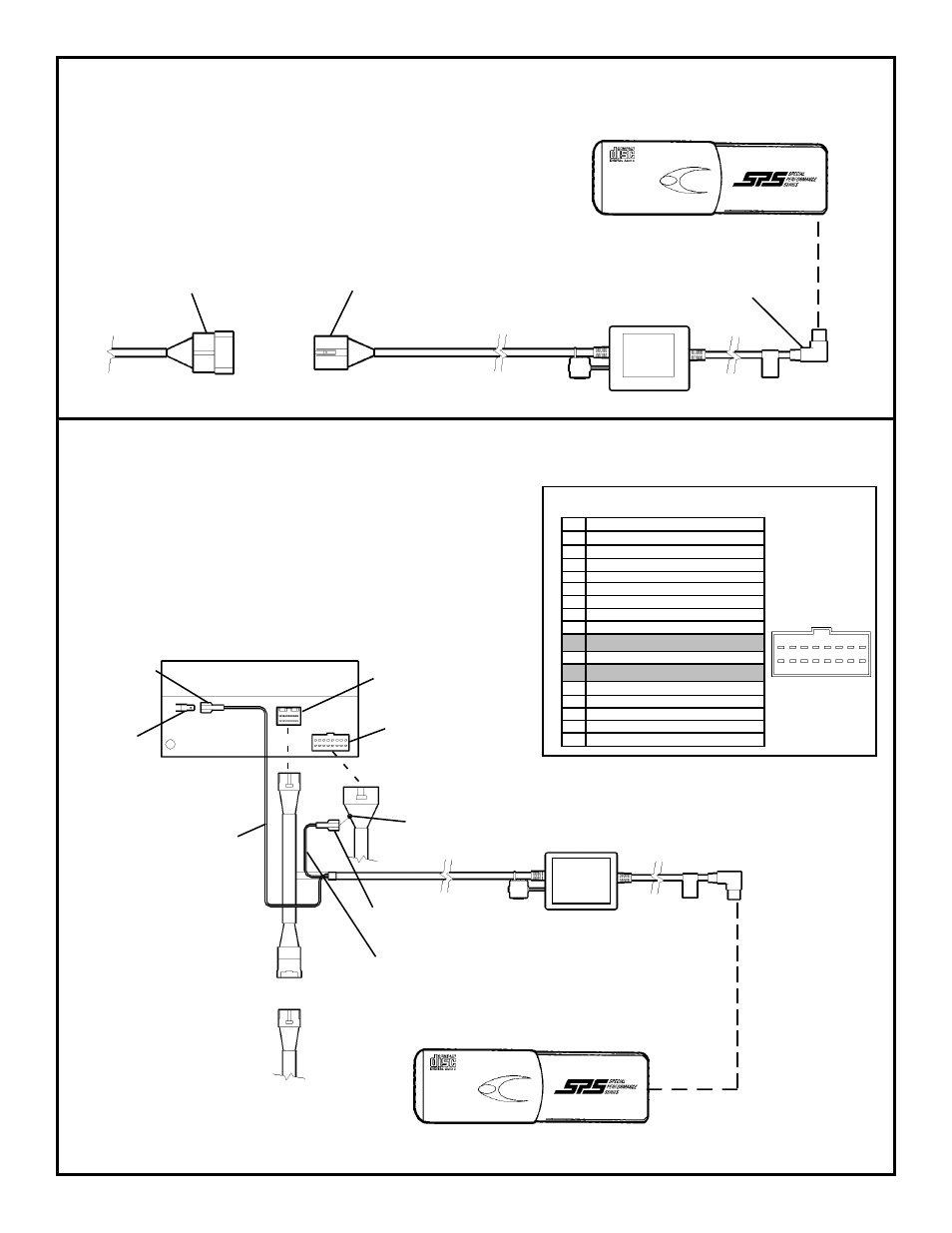

CDC-FDW Installation Diagram (Fig. 1)

6 OR 10 DISC CHANGER

CDC-FDN Installation Diagram (Fig. 2)

J3 VEHICLE

CD CHANGER

CONNECTOR

FACTORY RADIO REAR VIEW

6 OR 10 DISC CHANGER

CD CHANGER

DATA CONNECTOR

8-PIN DIN
CONNECTOR

J3 CD CHANGER
DATA CONNECTOR

J1 VEHICLE POWER/SPEAKER
CONNECTOR
(SEE J1 CONNECTOR DETAIL)

POWER /SPEAKER

CONNECTOR

GRAY/PURPLE WIRE
CONSTANT 12 VOLTS

.25" FEMALE
SPADE
TERMINAL

GROUND
TERMINAL
(See Note)

BLACK w/GREEN STRIPE
GROUND WIRE

T-TAP OR SPLICE ONTO
WIRE AT PIN-9 LOCATION

VEHICLE CD CHANGER

DATA CONNECTOR

(LOCATED IN TRUNK)

CDC-FDW

.25" MALE SPADE
TERMINAL PROVIDED
IN KIT

FACE VIEW OF

CONNECTOR

PIN

FUNCTION

1

ILLUMINATION (+)

2

ILLUMINATION (-)

3

START (MUTE FOR CRANK)

4

CLOCK SET

5

RIGHT REAR (+)

6

RIGHT REAR (-)

7

RIGHT FRONT (+)

8

RIGHT FRONT (-)

9

+ 12VDC BATTERY MEMORY

10

+ 12VDC BATTERY ACC

11 CHASSIS GROUND

12

LEFT REAR (+)

13

LEFT REAR (-)

14

LEFT FRONT (+)

15

LEFT FRONT (-)

16

POWER AMP GROUND

J1 CONNECTOR DETAIL

1

8

9

16

PIN-9

WIRE COLOR

WILL VARY

WITH VEHICLE.

CDC-FDN

NOTE: For vehicles without ground terminal, splice Black w/Green stripe wire into Pin #11 of the vehicle side J1 connector.
