Conexión de un aparato de vídeo
En estas instrucciones se asume que ya ha conectado el TV a una antena o a un sistema de TV por cable (de
acuerdo con las instrucciones de las páginas y 10). Ignore el paso 1 si aún no ha conectado una antena o un
sistema de cable.
➢ Si tiene un vídeo “mono” (sin estéreo), use un conector Y (no suministrado) para
conectar las tomas de entrada de audio derecha e izquierda del TV. También se
puede conectar el cable a la toma “R”.
➢ Cada aparato de vídeo tiene una configuración diferente del panel posterior.
➢ Cuando conecte un aparato de vídeo, debe hacer coincidir los colores del terminal
de conexión y del cable.
➢ Cuando se conecta a AV IN 1 el color (verde) del terminal AV IN 1 [Y/VIDEO] no
coincide con el color (amarillo) del cable de vídeo.
1 Desenchufe el cable o la
antena de la parte posterior
del TV.
Conecte el cable o la antena
al terminal ANT IN en la parte
posterior del aparato de
vídeo.
Conecte el cable de la antena
entre el terminal ANT OUT
del aparato de vídeo y el
terminal ANT IN terminal del
televisor.

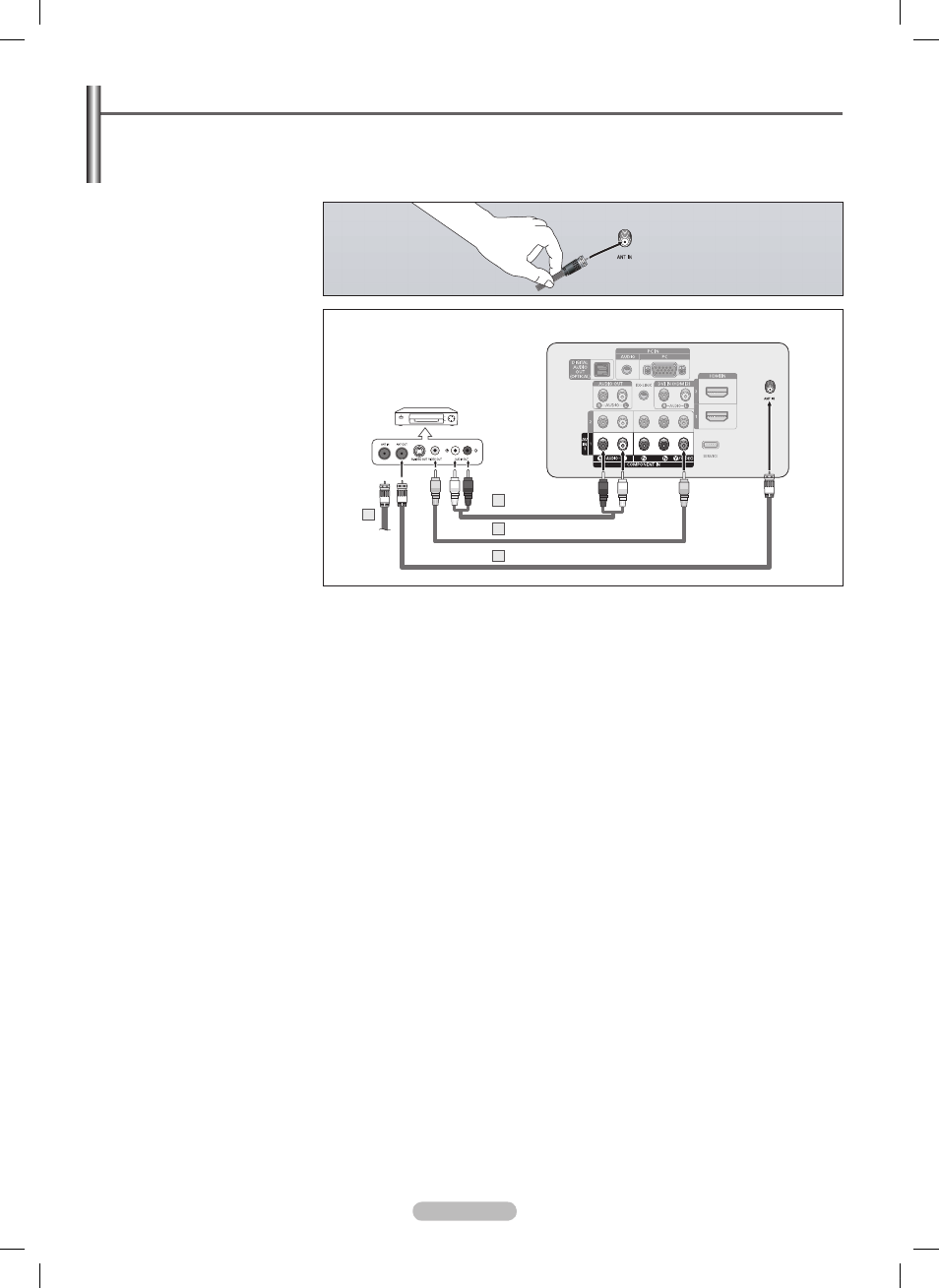

Conecte un cable de vídeo
entre el terminal VIDEO OUT
del aparato de vídeo y los
terminales AV IN 1 [Y/VIDEO]
del televisor.
5 Conecte cables de audio
entre los terminales AUDIO
OUT del aparato de vídeo
y los terminales AV IN 1 [R-
AUDIO-L] del televisor.
Panel posterior del vídeo
Panel posterior del TV
Cable de audio
(no suministrado)
5
Cable de vídeo (no suministrado)
Cable de antena (no suministrado)
