Česky -
Konektorový panel
Pokračování...
☛
 Při každém připojování audio nebo video systému k televizoru musí být všechny komponenty
vypnuté.
 Při připojení externího zařízení dbejte na to, aby byla zdířka stejné barvy jako kabel.
1 POWER IN (Vstup napájení)
Slouží k připojení dodaného napájecího
kabelu.
2 COMPONENT IN
Vstupy pro audio (AUDIO L/R) a video (Y/P B /
P
R
) pro komponentní signál.
3 PC IN / AUDIO
Slouží pro připojení k výstupnímu konektoru
video a audio v počítači.
4 EXT 1, EXT
Vstupy a výstupy pro externí zařízení, jako
je videorekordér, zařízení DVD, zařízení pro
videohry nebo diskové videopřehrávače.
Specifikace vstupu/výstupu
Konektor
Vstup Výstup
Video Audio (L/R) RGB Video + Audio (L/R)
EXT 1 ✔ ✔ ✔
K dispozici je pouze
výstup TV
EXT 2 ✔ ✔ Výstup je volitelný.
5 D SYNC OUT
Připojte k 3D infračervenému vysílači
6 Připojení externích audio zařízení
Slouží k připojení audio signálu RCA z
televizoru k externímu zdroji, jako audio
příslušenství.
7 SERVICE
− Konektor pro servisní operace.
− Slouží pro připojení sériového konektoru
mezi elektronicky ovládaný držák pro
upevnění na zeď a televizor, pokud chcete
nastavovat úhel sledování televizoru pomocí
dálkového ovladače.

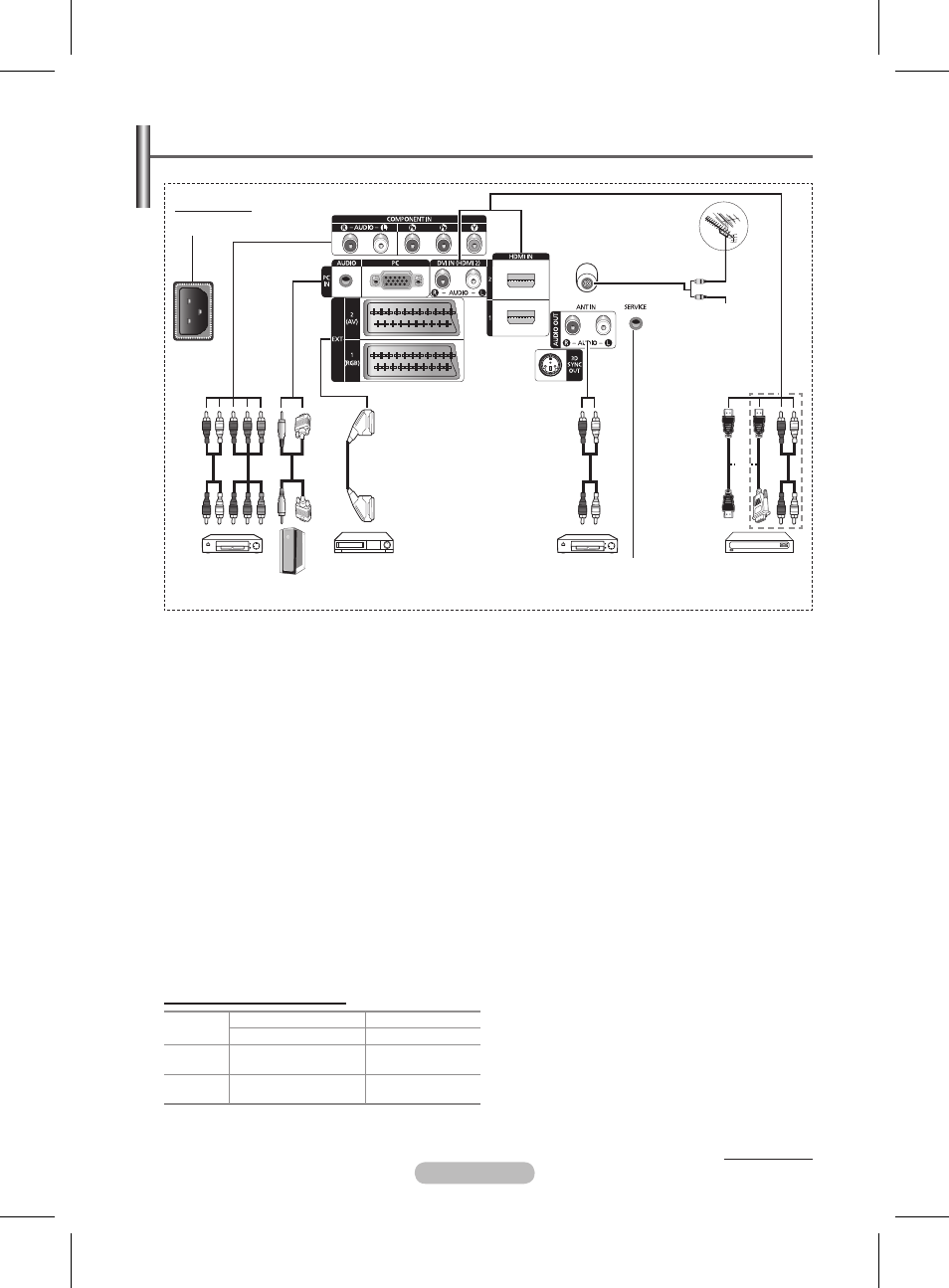

Zadní panel
➢ Barva a tvar přístroje se může lišit podle modelu.
Síť kabelové
televize
1
4 3 2 6 8
9
7
nebo
nebo
5
