Polski -
Panel złączy
Ciąg dalszy...
☛
 Przed podłączeniem dowolnego urządzenia audio lub wideo do telewizora należy się upewnić,
że wszystkie urządzenia są wyłączone.
 Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były
podłączane do gniazd w tym samym kolorze.
1 WEJŚCIE ZASILANIA
Wejście do podłączenia dostarczonego kabla
zasilającego.
2 COMPONENT IN
Wejścia audio (AUDIO L/R) i wideo (Y/P
B
/P
R
)
dla sygnału o rozdzielonych składowych.
3 PC IN / AUDIO
Złącza wejść audio i wideo do podłączenia
komputera.
4 EXT 1, EXT 2
Wejścia i wyjścia do urządzeń zewnętrznych,
np. magnetowidu, odtwarzacza DVD,
urządzenia do gier wideo lub odtwarzacza płyt
wizyjnych.
Specyfikacja wejść/wyjść
Złącze
Sygnał wejściowy Sygnał wyjściowy
Wideo Audio (L/P) RGB Wideo + Audio (L/P)
Złącze EXT
1
✔ ✔ ✔
Dostępny jest tylko
sygnał TV cyfrowej.
Złącze EXT
2
✔ ✔
Sygnał z wybranego
źródła.
5 Wyjście 3D SYNC OUT
Podłączanie nadajnika trójwymiarowego
obrazu w podczerwieni
6 Złącza do podłączania zewnętrznych
urządzeń dźwiękowych
Służą do podłączania sygnałów dźwiękowych
z gniazd RCA na telewizorze do gniazd źródeł
zewnętrznych, np. zestawu audio.
7 SERVICE
− Złącze do użytku serwisu.
− Podłącz złącze szeregowe
wspornika do montażu naściennego z
napędem elektrycznym w celu regulacji
kąta ustawienia telewizora przy użyciu
pilota.

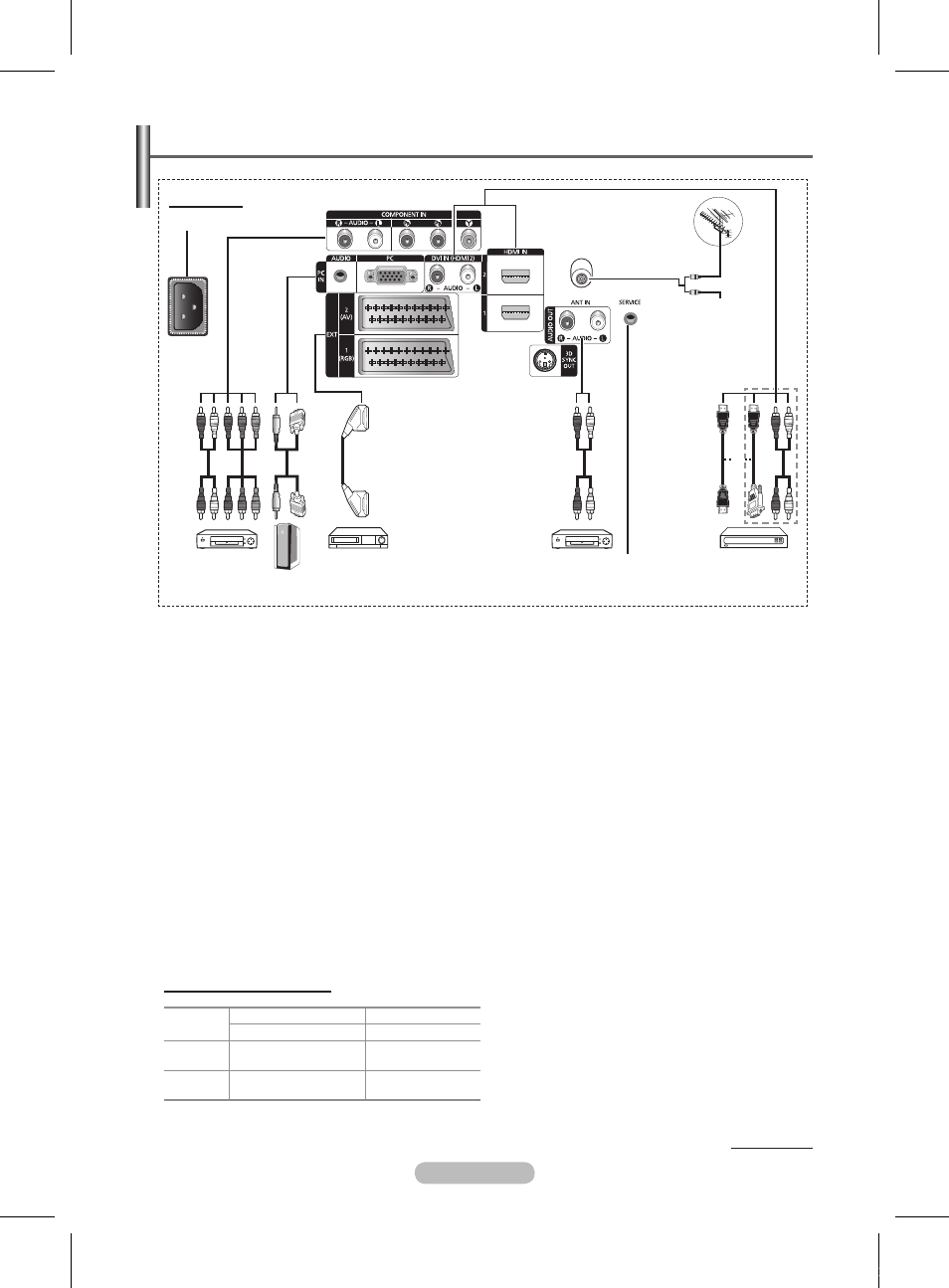

Panel tylny
➢ Kolor i kształt produktu mogą się różnić w zależności od modelu.
Sieť káblovej
televízie
1
4 3 2 6 8
9
7
lub
lub
5
