 Quando si collega un sistema audio o video al televisore, assicurarsi che tutti gli elementi siano spenti.
 Quando si collega un dispositivo esterno, fare corrispondere il colore del terminale di
collegamento a quello del cavo.
Continua...
1 POWER IN
Collegare il cavo di alimentazione fornito in
dotazione.
2 COMPONENT IN
Ingressi (AUDIO L/R) e video (Y/P B /P R ) per
Component.
3 PC IN / AUDIO
Collegare ai jack video e audio del PC.
4 EXT 1, EXT
Ingressi e uscite di dispositivi esterni quali
videoregistratori, DVD, periferiche di gioco o
lettori di dischi video.
Specifiche di I/O
Connettore
Ingresso Uscita
Video Audio (L/R) RGB Video + Audio (L/R)
EXT 1 ✔ ✔ ✔
E’ disponibile solo
l’uscita TV
EXT 2 ✔ ✔ Uscita da scegliere.
5 D SYNC OUT
Collegare a un trasmettitore IR 3D
6 Collegamento di dispositivi audio esterni
Collegare i segnali audio RCA provenienti dal
televisore a una sorgente esterna, come per
esempio un dispositivo audio.
7 SERVICE
− Connettore riservato all’assistenza.
− Per regolare con il telecomando l’angolo
di visuale del televisore, collegare il jack
seriale tra la staffa di montaggio a parete a
movimento elettronico e il televisore.

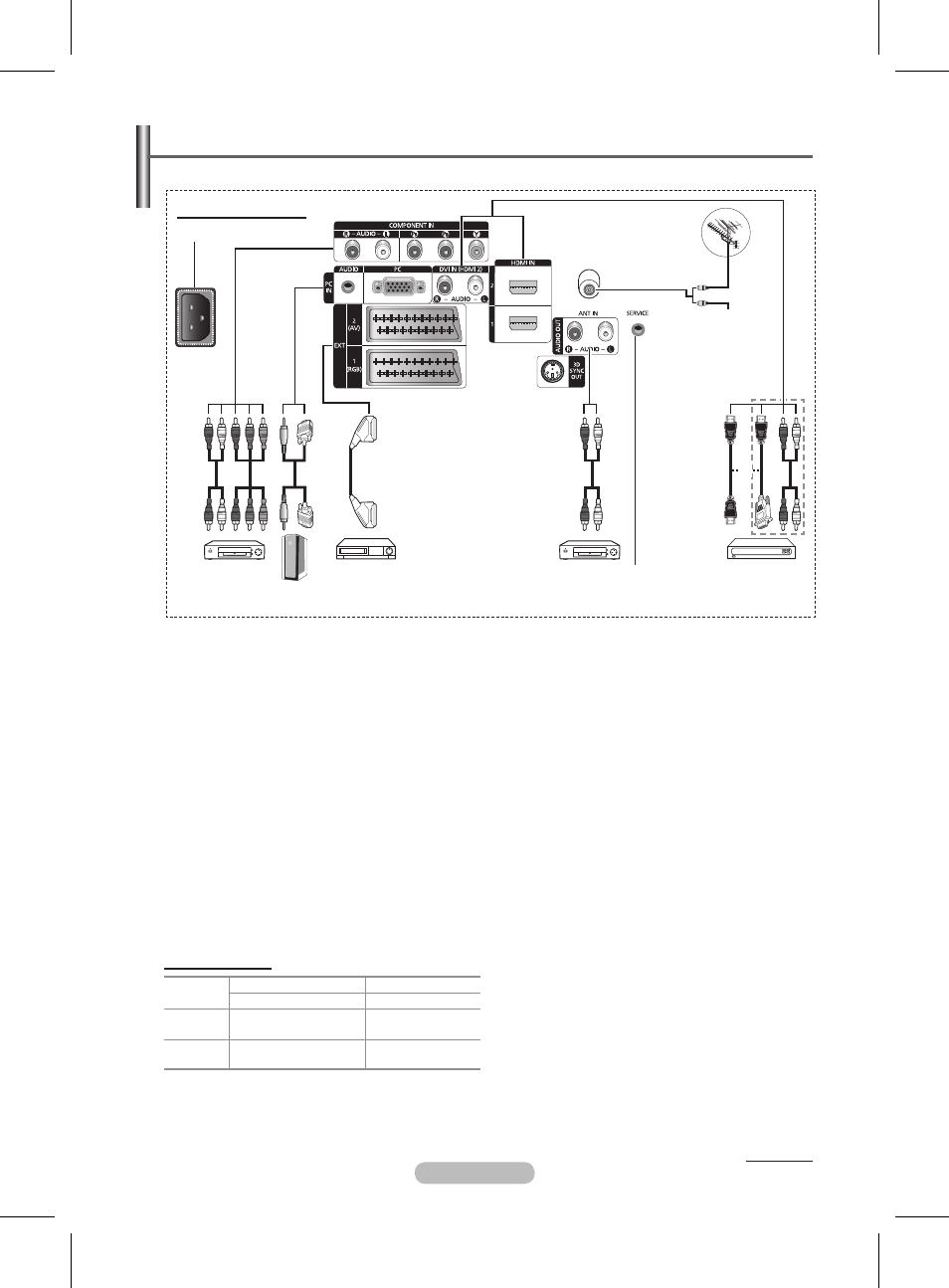

Pannello dei collegamenti
Pannello posteriore
➢ La forma e il colore del prodotto possono variare in base al modello.
1
4 3 2 6 8
9
7
o
5
Televisione via
cavo Rete
o
